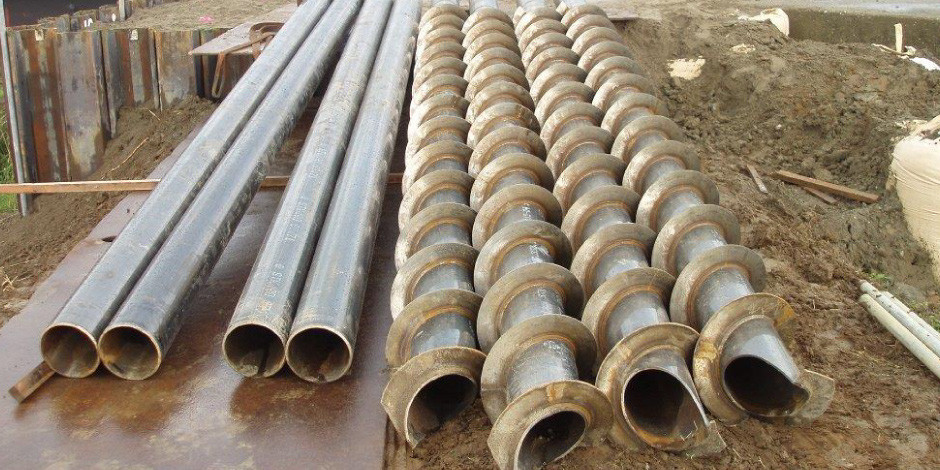

プレス羽根

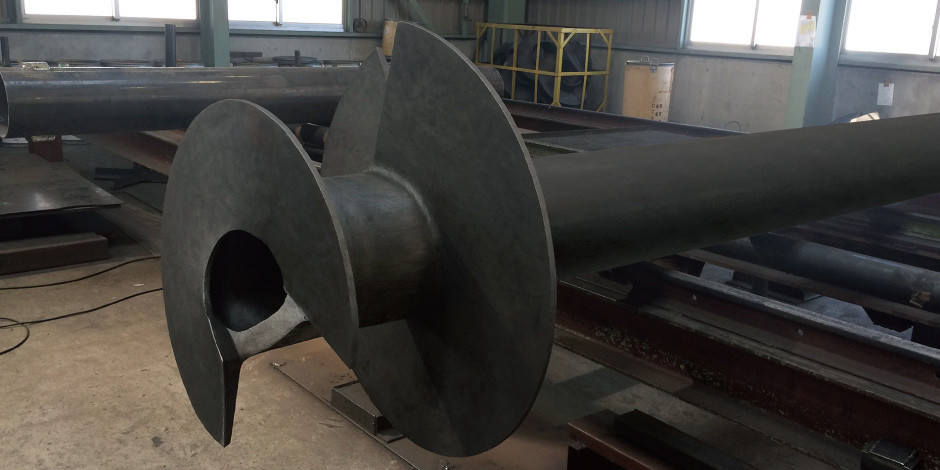

鋳造羽

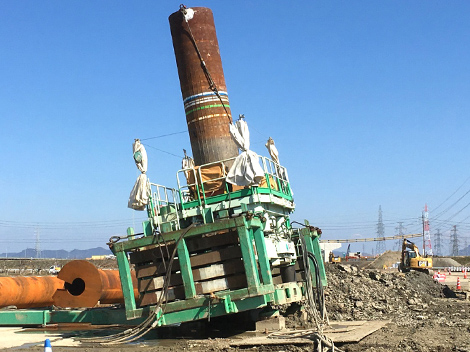

斜杭施工状況
NSエコパイル工法は、杭先端部に螺旋状の羽根を取り付けた開端鋼管杭（先端羽根付き杭）に、回転力を与えることにより施工を行う回転圧入鋼管杭工法である。
１．環境への対応（無排土、低騒音、低振動）
２．大きな押込み支持力・引抜き抵抗力
３．斜杭施工により、杭本数の低減が可能
４．難条件に対応（狭小地、近接、上空制限、大深度、被圧水）
５．確かな施工管理方法（確実な打ち止め管理）
鋼管の先端に螺旋状の羽根を溶接した無排土の回転鋼管杭。
杭径：φ609.6mm超の建築・土木分野
都市部や市街地など制約のある狭小地でも施工可能な工法。
杭径：φ609.6mm以下の建築・土木分野
鋼管の先端に螺旋状の羽根を「2枚」取り付けた、NSエコパイルの進化形である。
杭径：φ101.6mm〜φ355.6mmの建築・土木分野
（基本製品ラインアップは、267.4mm、318.5mm、355.6mmの3種類）
鋼管の周囲に螺旋状の羽根を広範囲に溶接し、周面支持力性能を高めた無排土の回転鋼管杭工法である。
杭径：φ700mm以下の建築・土木分野
| エコパイル大・中径（土木分野） | 398件 |
| エコパイル中・小径（建築分野）、DUO | 1,397件 |
| エコスパイラル | 79件 |
