補強筋埋設方式耐震補強工法 AT-P工法|橋梁補修補強工|AT工法研究会

NETIS登録番号:(旧)QS-060003-VE



六方水門(兵庫県)
六方水門(兵庫県)
塩川頭首工(福島県)
塩川頭首工(福島県)

河川構造物補強工法

本工法はRC巻立て工法など従来のポリマーセメントモルタル巻立て工法に比べて、補強部巻立て厚を抑えた(最小30mm)耐震補強工法である。

従来は既設躯体周囲に設置していた補強軸方向鉄筋を、躯体に施した溝切り部に埋設し、空隙部にエポキシ樹脂を充填して定着させた後、既設躯体表面に帯鉄筋を配置し、ひび割れ抑制のためポリプロピレン繊維を混入したポリマーセメントモルタルを巻立てる工法である。

河川構造物補強工法


特長

  1. 巻立て増厚が従来のポリマーセメントモルタル巻立て工法の約1/2以下に抑えられる。
  2. 水門、樋門などの補強において、補強厚を最小に抑えられるため、河川構造令で規定されている流下断面阻害を大幅に軽減できる。
  3. 既設コンクリート内に補強鉄筋を増設することにより、補強断面を増加させることなく構造物の曲げ破壊を抑制することができる。
  4. 水門、樋門など河川構造物特有の「戸当り」を有する壁構造を考慮した部分巻立てが可能。
  5. 既設かぶりコンクリートの断面内での補強も可能。




水門施工例

バキュームブラスト状況

バキュームブラスト状況

コア削孔状況

コア削孔状況

帯鉄筋取付状況

帯鉄筋取付状況


中塗材塗布状況

中塗材塗布状況

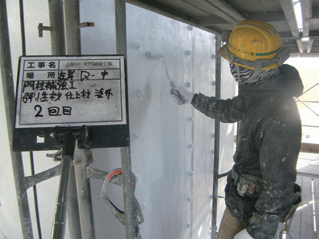

上塗材塗布状況

上塗材塗布状況




橋脚施工例

コア削孔状況

コア削孔状況

埋設溝切削完了

埋設溝切削完了

帯鉄筋取付完了

帯鉄筋取付完了


中塗材塗布状況

中塗材塗布状況

上塗材塗布状況

上塗材塗布状況


施工実績

令和3年度……木下川排水機場、高浜川水門、井戸川樋門1号、鮒田水門、元村排水樋門
令和4年度……排水機場塩川頭首工、新川水門、鮒田水門、六方水門、児島湾排水樋門、神谷川防潮樋門、派川那賀川樋門
