煙霧透過率測定装置(VI計)計測盤|トンネル換気設備|パナソニック環境エンジニアリング株式会社

煙霧透過率測定装置受光部  煙霧透過率測定装置投光部
①煙霧透過率測定装置 左:受光部 右:投光部




概要

トンネル内の空気の状態を計測し、換気設備を最適に運転させるための計測・制御システムを構成する計測装置。
トンネル内の視環境、有害な気体の濃度、風の流れなどを計測し、ここで得られた計測データから、各種制御方式により、トンネル内に設置された換気設備の運転パターンを決定する。

①煙霧透過率測定装置(VI計)
視環境悪化の原因となるトンネル内の煤煙状態を、光の透過率で測定する装置。
投光部と受光部を100m離して配置し、受光部に到達する光の量を測定、百分率で表示する。
トンネル照明下における視感透過率測定に最適である。

②計測盤
VI計の計測値を表示し、換気制御、遠方監視に必要な計測信号を出力する。



特長

①煙霧透過率測定装置(VI計)
・機器構成:投光部、受光部、電源BOX
・消費電力:投光部15VA以下、受光部37VA以下
・測定方式:連続光変調方式(光ファイバーによる自動校正機能付き)
・測定距離:100m(標準)
・測定精度:F.S.±2%

②計測盤
・構造:屋内自立型単位閉鎖配電盤構造(VI、CO、AV値を処理する処理ユニットを内蔵)
 ※計測処理ユニットは、個別ユニットタイプになっているため、計測機器追加時等容易に対応が可能である。
・消費電力:約300VA

●VI計と計測盤の処理ユニットは、同社既設設備と互換性を持っており、部分更新が可能である。
ただし、一部対応できない処理ユニットもあるため、詳細は問い合わせされたい。

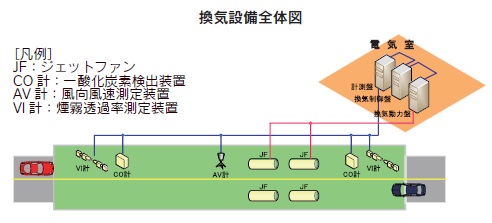

換気設備全体図

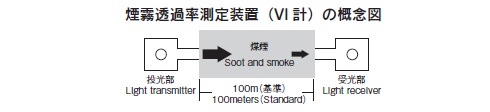

煙霧透過率測定装置(VI 計)の概念図


煙霧透過率測定装置(VI計)計測盤

②計測盤
