NETIS登録番号:QS-200031-A



  • 天の川設置状況
    設置状況
  • 天の川製品写真
    製品写真




概 要

道路・トンネル照明器材仕様書に準拠したトンネルLED照明で、灯具を小型軽量化しスリム型とした。従来は低圧ナトリウムで対応していたが、本技術の活用により広スパン化と長寿命化が期待でき、施工性の向上も図れる技術である。



特 長

1.小型軽量のLED照明器具
従来の照明と比較して、2/5軽量化、小型化、スリム化となり、施工性の向上が期待できる。

2.独自のレンズ設計を行い、省スペース、広スパン化
独自レンズとしたことで、輝度および均斉度の向上で広スパン化となり、設置台数の減少、工程の短縮が可能となる。

  • 天の川の特長
    独自レンズ


  • 3.停電時照明をラインナップ
    ニッカドバッテリーにより、停電時の照明を確保できる(10分以上)。

  • 天の川の特長
    ニッカドバッテリー
  • 天の川の特長
    分解図
  •


    適用範囲

    1.適用可能な場所
    ・地方道、国道、高規格道路におけるトンネル照明
    ・ボックスカルバート、アンダーパスの照明

    2.特に効果の高い適用範囲
    ・維持管理費を低減したいトンネル
    ・交通量が多くて、交通規制が困難な場所



    留意事項

    1.設計時
    ・ 道路照明施設設置基準・同解説(平成19年10月改訂)に基づいた照明設計が必要

    2.維持管理等
    ・ 基本照明として使用した場合、LEDおよび照明器具全体の交換目安時期は10年である

    3.その他
    ・受注生産で、2カ月程度必要となる

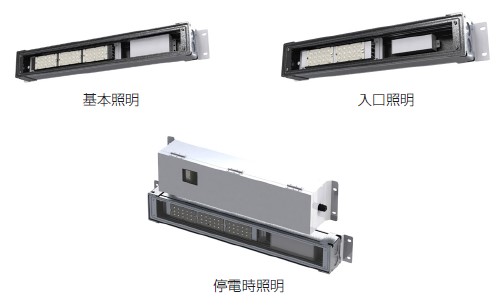

    ラインアップ

    (一社)建設電気技術協会発行 道路・トンネル照明器材仕様書・同解説(平成30年改訂)にて定められた形式に対応する製品をラインアップ。

  • ラインアップ

  • 電子カタログPDF

    小型軽量LEDスリム型トンネル灯「天の川」 の資料請求はこちらから

    資料請求カートに追加

    株式会社共立電照
    TEL : 0985-65-6700     FAX : 0985-65-6701
    https://fk-led.com/
