「工事写真レイヤ化」の活用事例

はじめに

デジタル工事写真の高度化に関する協議会（2021年4月に法人化予定）では、一般社団法人日本建設業連合会から、「工事写真レイヤ化」の要望を受け、技術的な検討を進めてきた。度重なる検討の結果、工事写真レイヤ化のファイルフォーマットとして、SVG（「Scalable Vector Graphics」JIS X4197:2012）を採用した。デジタル写真管理情報基準（2020年3月）では、写真のファイル形式が、日本産業規格（JIS）に示される形式であれば納品可能と緩和され、SVGは今後活用が期待される技術である。

本稿では具体的な活用事例として、当協議会の会員企業から３製品を紹介したい。

配筋検査アプリ SiteBox配筋検査株式会社建設システム

■配筋検査における工事写真レイヤ化

橋梁下部工における工事写真レイヤ化の試行事例(図-1、図-2)を紹介する。

工事写真レイヤ化を活用することで、電子的なマーカーを設置でき、従来の配筋検査における準備作業や、マーカーの回収作業等の後片付けを効率化することができる。建設システムの工事写真レイヤ化の対応は、配筋検査に特化した機能として提供している。

試行した株式会社桑原組(滋賀県高島市)の玉村氏からは、「特に天端の配筋検査では、型枠が組み上がってしまってからの検査となり、マーカーを落とすと回収作業に非常に手間がかかるため、マーカーレスは非常に有効である」と評価されている。

また、SiteBox配筋検査独自の機能である「連続マーカー」機能を利用すれば、鉄筋間隔に合わせて電子マーカーを簡単に描画することが可能である。電子マーカーは、信ぴょう性確認の対象ではないため、まずは大まかに配置しておき、隙間時間等を活用し調整することも可能となり、現場の生産性向上が期待できる。

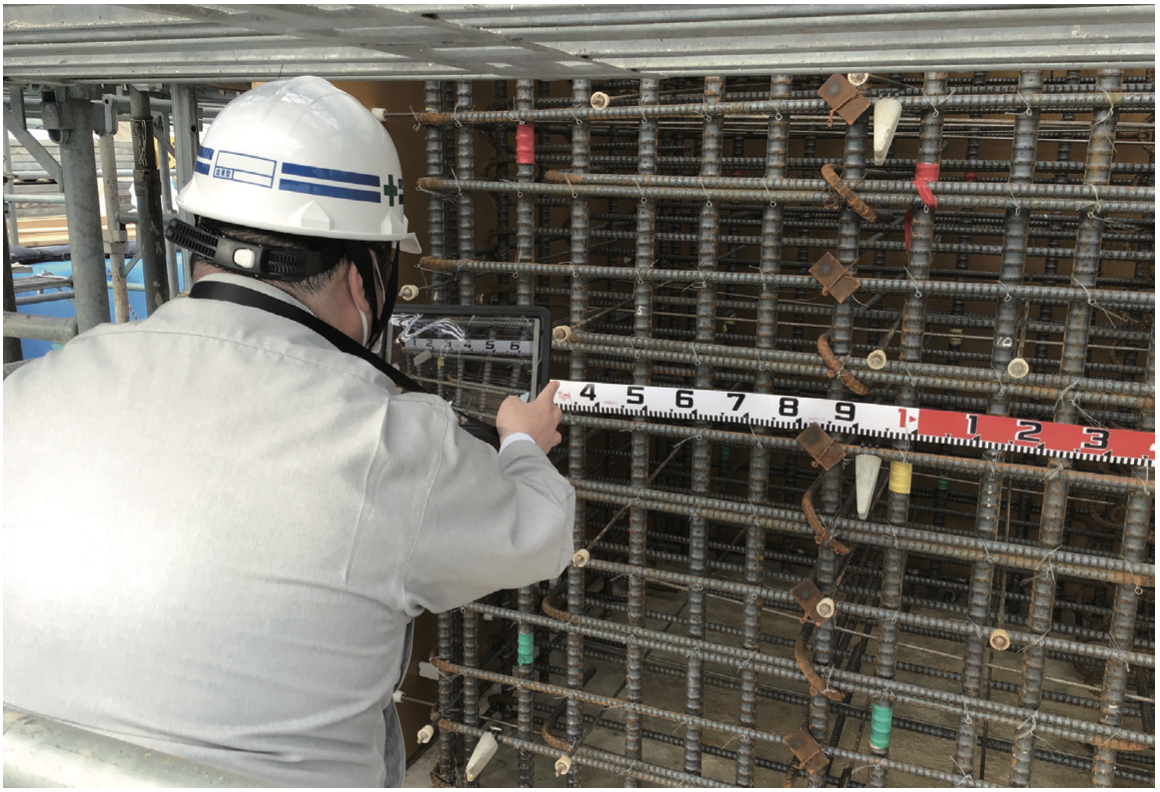

図-1 配筋検査における工事写真撮影

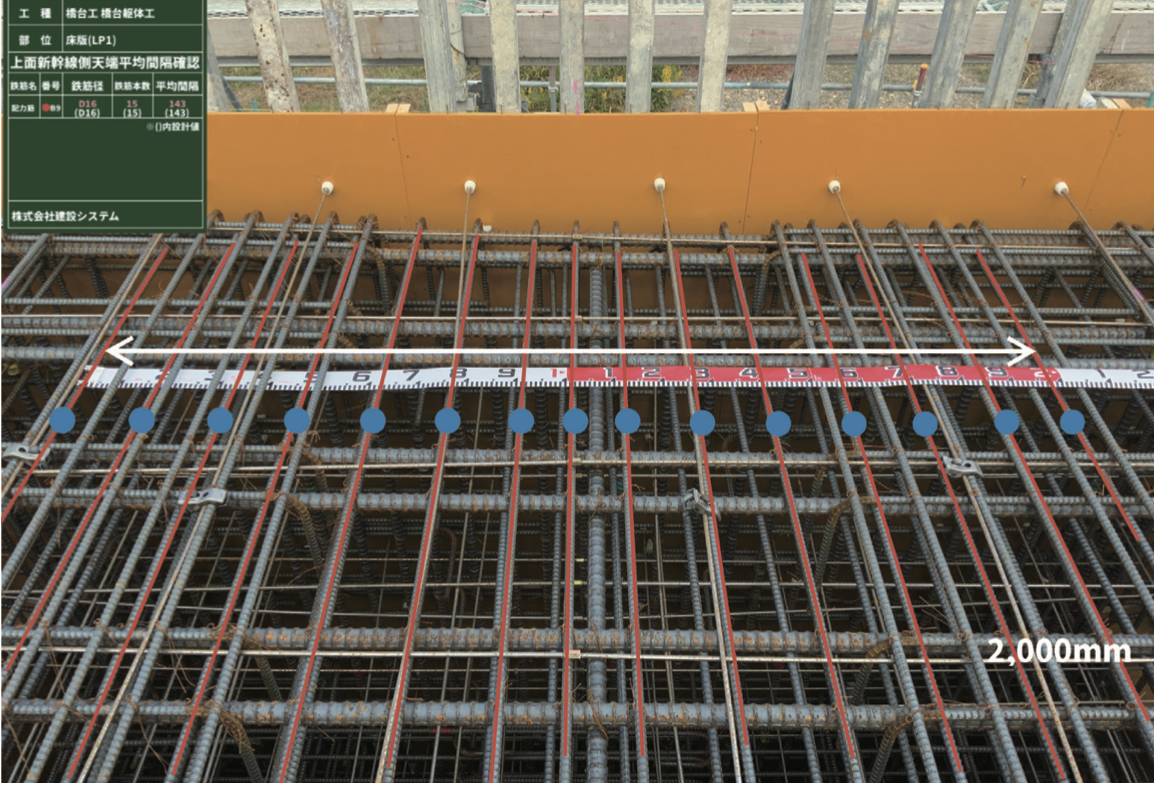

図-2 レイヤを使った電子マーカー

■電子黒板、電子マーカーのオンオフ機能

その他にも、工事写真レイヤ化に対応した写真は、写真管理ソフトで電子黒板、および電子マーカー等の注釈を非表示にすることができる(図-3)。これにより、従来では黒板により隠れていた鉄筋の不可視部を確認することも可能になった。

写真管理ソフト「写管屋」では、SVGファイルであればアルバム貼付後に、レイヤの表示/非表示を切り替えることが可能である。例えば、図-3のように、同じ写真から、黒板有無、注釈有無を切り替えて表示可能であり、写真としてより幅広い利活用が期待できる。

「工事写真レイヤ化」により配筋検査業務を効率化できる事例を紹介した。建設システムでは、配筋検査業務の効率化を目指し機能をアップデートしていくとともに、配筋検査以外にも活用できるシーンを拡大し、建設業の生産性向上に寄与していくという。

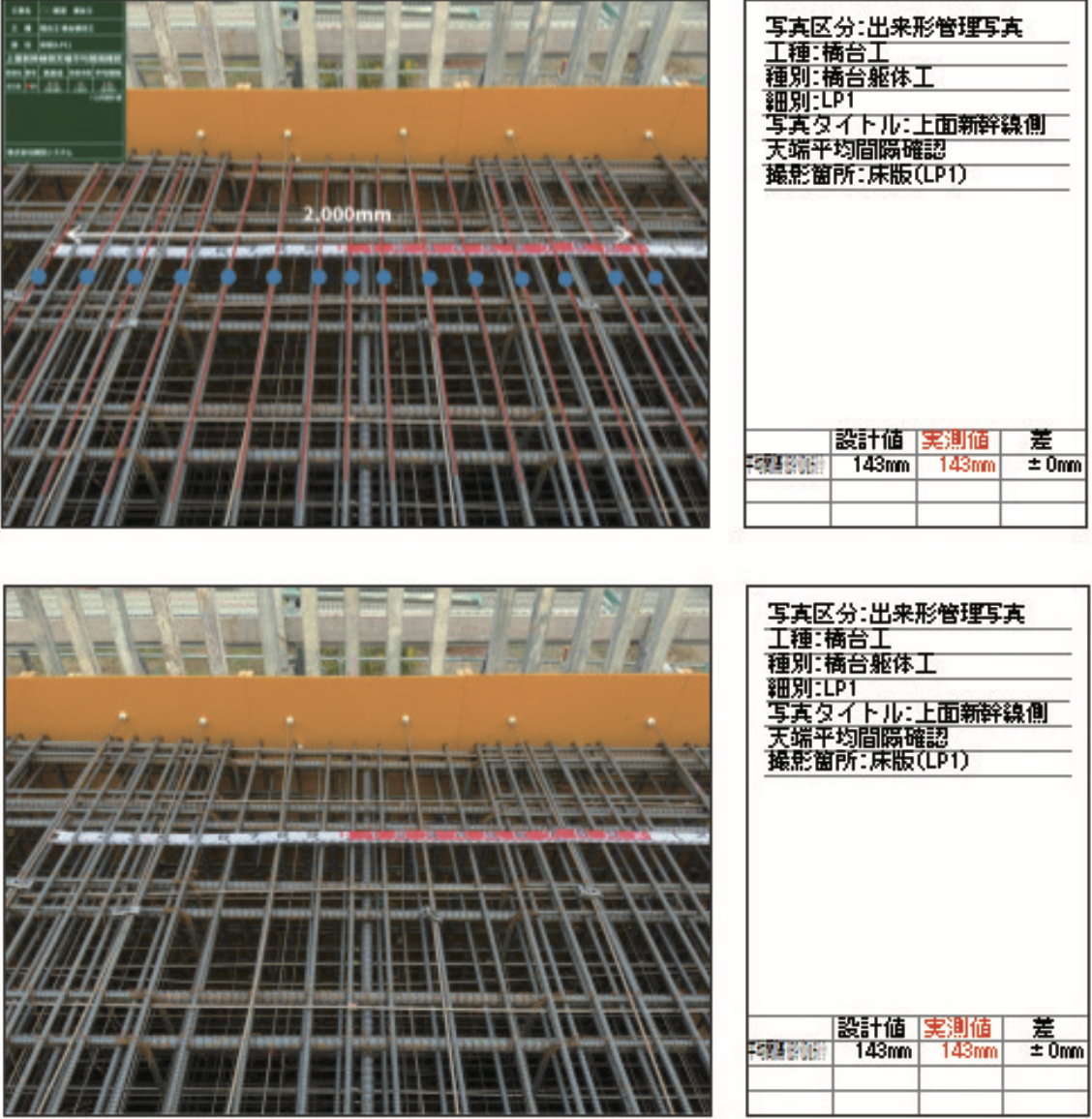

図-3 写真管理ソフトで電子黒板や電子マーカー等の注釈表をオンオフできる

【工事専用タブレット蔵衛門pad】株式会社ルクレ

株式会社ルクレの「蔵衛門Pad」は、電子小黒板付き写真の撮影ができる工事専用タブレット。防水・防塵・耐衝撃で、特に高堅牢な「蔵衛門 PadTough(タフ)」では、-2 0度から60度下での動作を保証しており、建築・土木をはじめ、幅広い業種で導入されている。

工事写真のレイヤ化には2020年10月に対応。工事写真に電子的なマグネットや補助線を描画できる「電子マーカー」機能を搭載した。ここでは実際に「蔵衛門Pad」を導入している風越建設株式会社での活用状況を紹介する。

■撮影の手間が半減

従来、配筋写真などの撮影には、カメラ以外に木製黒板や、配筋を目立たせるためのマーカーが必要だったが、「蔵衛門Pad」では、電子小黒板を画面に投影しながらの撮影が可能だ。さらに、工事写真に「電子マーカー」を描画できるため、「蔵衛門Pad」だけで配筋写真の撮影をすることができる。

「電子マーカー」は画面上をタップするだけで設置でき、現場でマーカーを取り付け、回収する手間を省ける。また、マーカーを回収し忘れることにより、異物として残ってしまう危険性がなくなり、施工品質の向上が期待できる(図-4)。

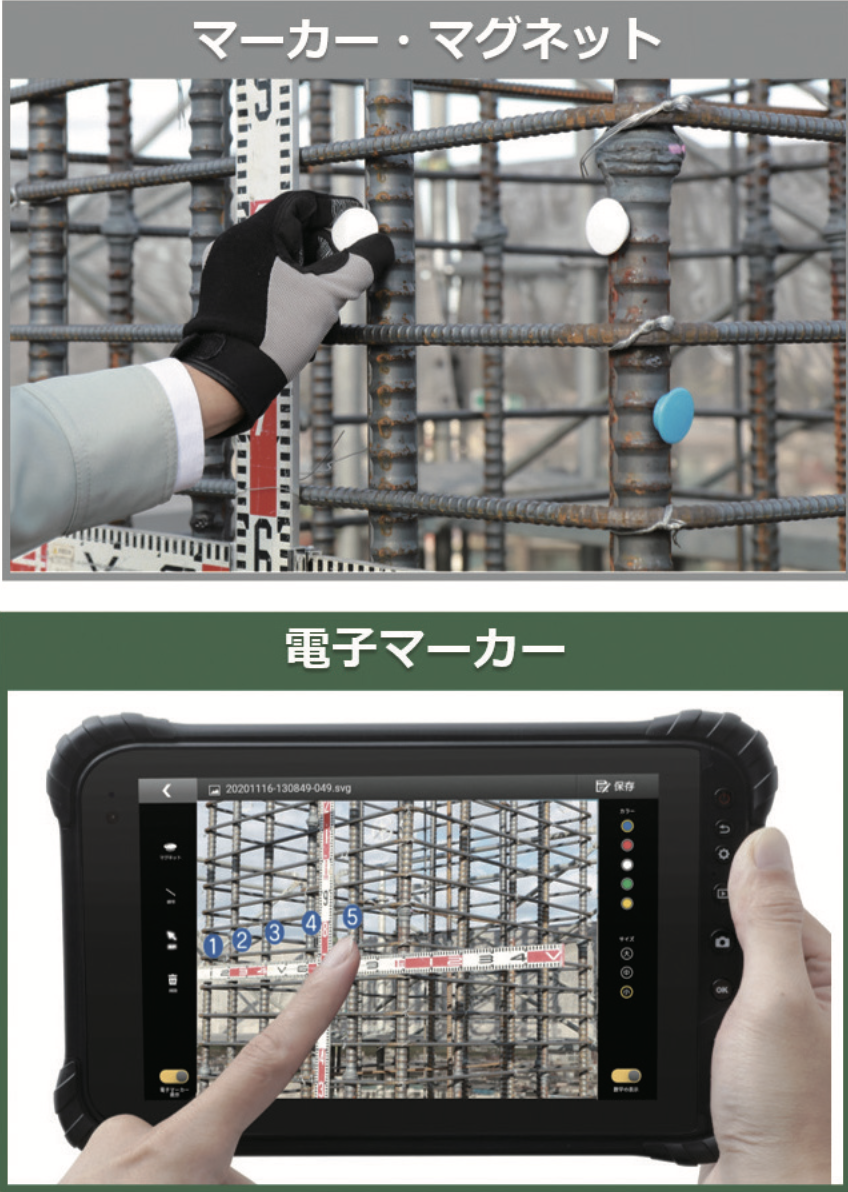

図-4 マーカーの設置方法の比較

■より発注者へ伝わる工事写真に

手で取り付けるマーカーは、手が届かない下筋などには設置できなかった。また、無理をして手を伸ばして設置しようとすると、マーカーを落としてしまう恐れもある。「蔵衛門Pad」の場合は撮影後に電子マーカーを設置できるため、今までは付けられなかった箇所にも電子マーカーを設置し、どの配筋を指しているのか分かりやすい工事写真を撮ることができる(図-5)。

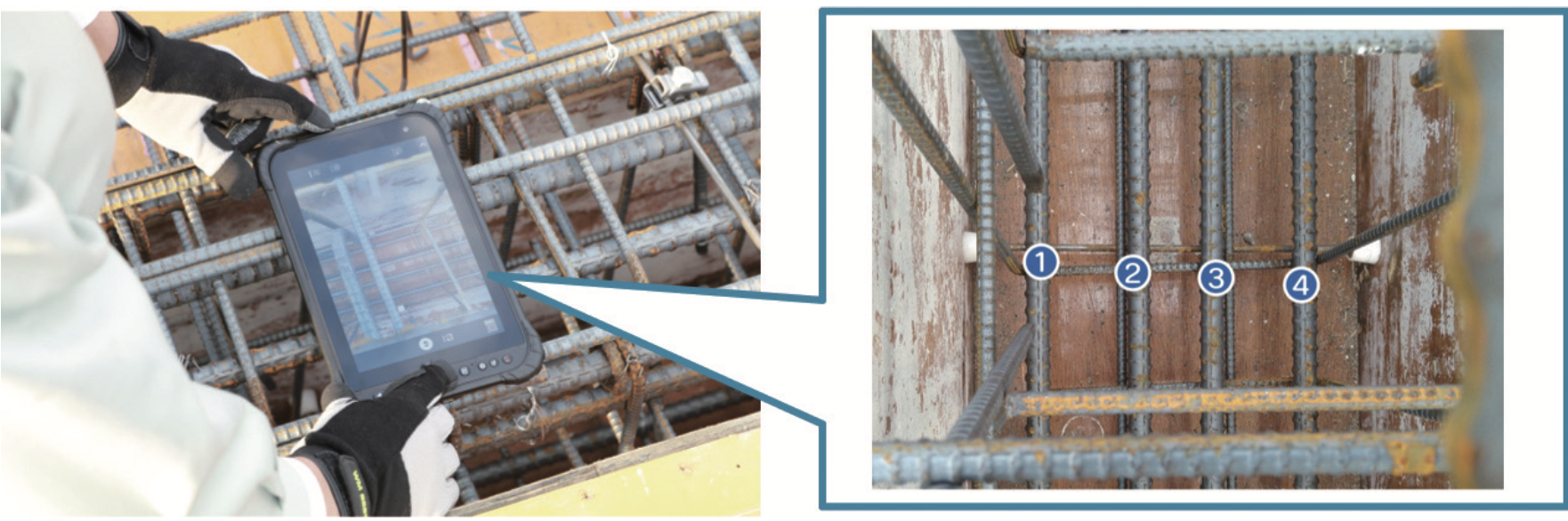

図-5 手が届かなかった下筋にも電子マーカーの設置ができる

パソコン用の工事写真管理ソフト「蔵衛門御用達 2021」では、電子マーカー付きの工事写真(SVG形式)と、通常の工事写真(JPEG形式)を同じ工事写真台帳に取り込むことができる。さらに工事写真台帳では、電子マーカーの表示をオンオフで切り替えられるため、より施工品質が分かりやすく、信ぴょう性のある工事写真台帳の提出が可能だ(図-6)。

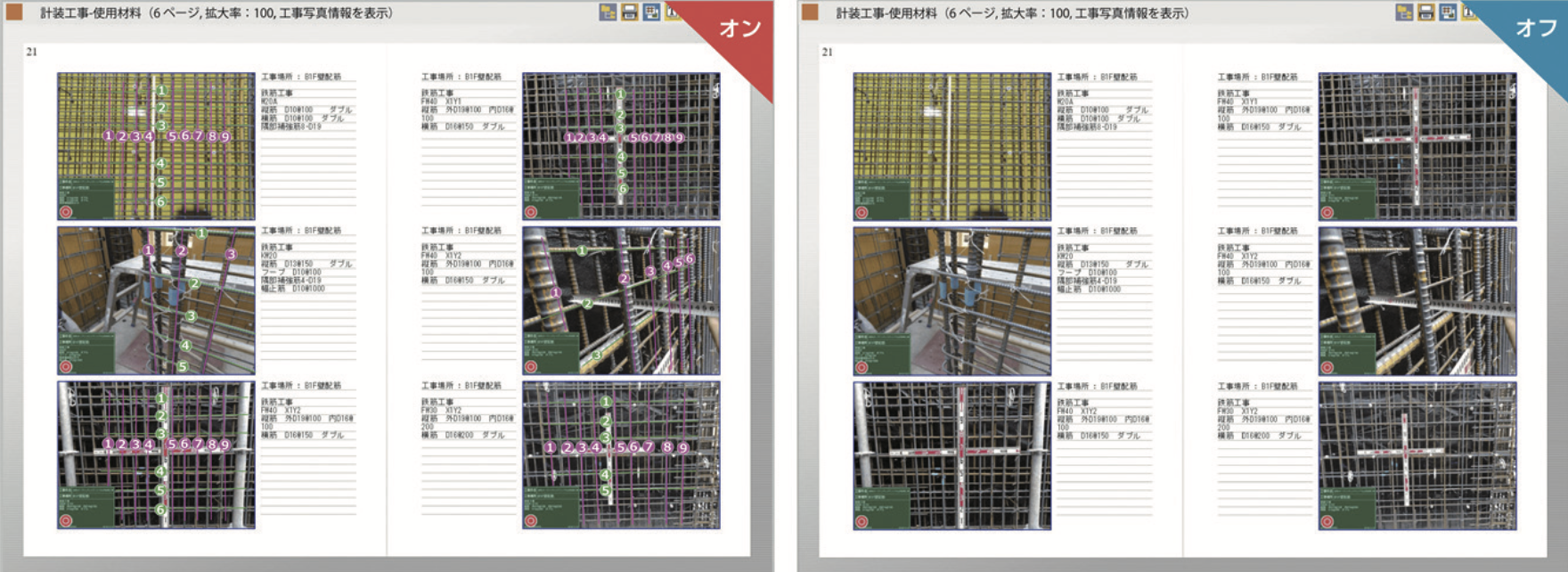

図-6 工事写真台帳上で電子マーカー表示のオンオフ切り替えが可能

【デジタル野帳 eYACHOforBusiness】株式会社 MetaMoJi

■概要

次版のデジタル野帳「eYACHOforBusiness(以下eYACHO)」では一般財団法人日本建設情報総合センター(J A C I C)の工事写真作成基準改定に伴い工事写真作成機能にレイヤ化を導入し、注釈(アノテーション)を付与する機能を追加する。これにより電子納品向け工事写真の解釈・説明コストを低減して業務効率化を促進する。

■レイヤ化による工事写真へのアノテーション

eYACHOはすでに、JACICの工事写真作成基準に準拠し、電子納品に利用できる工事写真の作成機能を提供し
ている。プリセットされた帳票上で項目を選択・記入するだけで工事計画に沿った工事黒板や工事写真票をノート上にあらかじめ、あるいはその場で直接準備することができ、現場での工事写真撮影をスムーズに進められる。(図-7)。

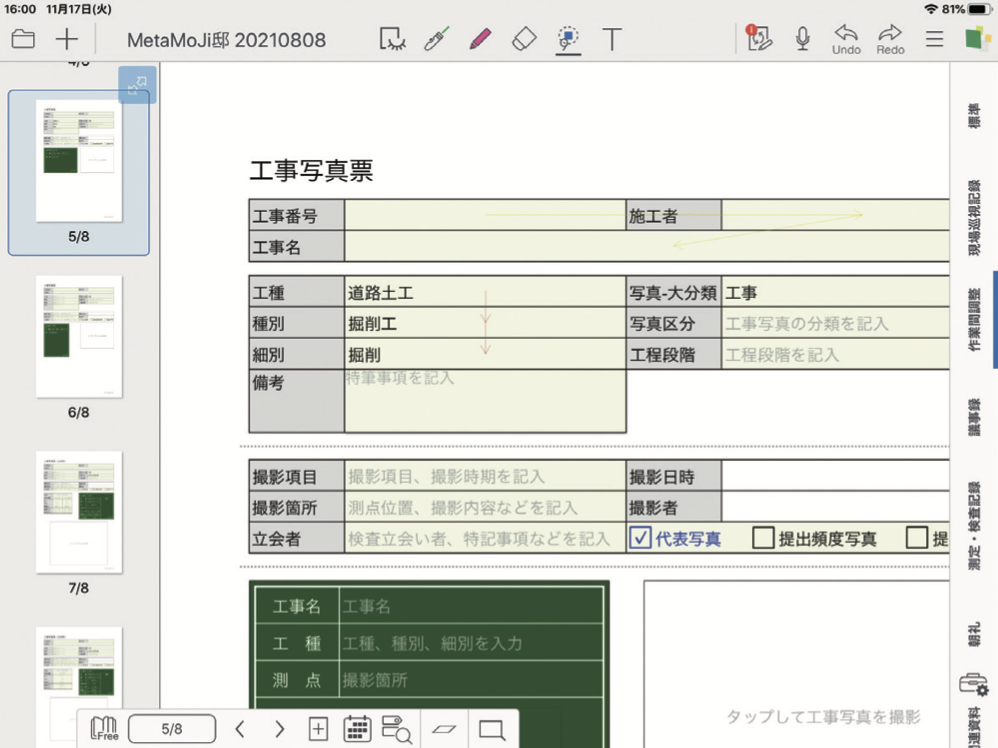

図-7 プリセットされた帳票に項目を選択・記入して電子黒板を自動作成

eYACHOにはもともとノートに追加した写真上に手書きによる説明を加える機能があるが、工事写真の撮影後に画像を編集すると改ざん検知機能のチェック対象となるため、工事写真については書き込みを許しておらず、検品する側は証明される現場情報を画像そのものから読み取るしかなかった。工事写真レイヤ化に伴い、次版のeYACHOでは写真撮影と信ぴょう性適用処理の間に注釈(アノテーション)を作成する機能を追加(図-8)。電子納品向け工事写真そのものに補助線や説明文、どこが注目箇所かを書き込むことができ、納品側・検品側双方のコミュニケーションコストを低減する。

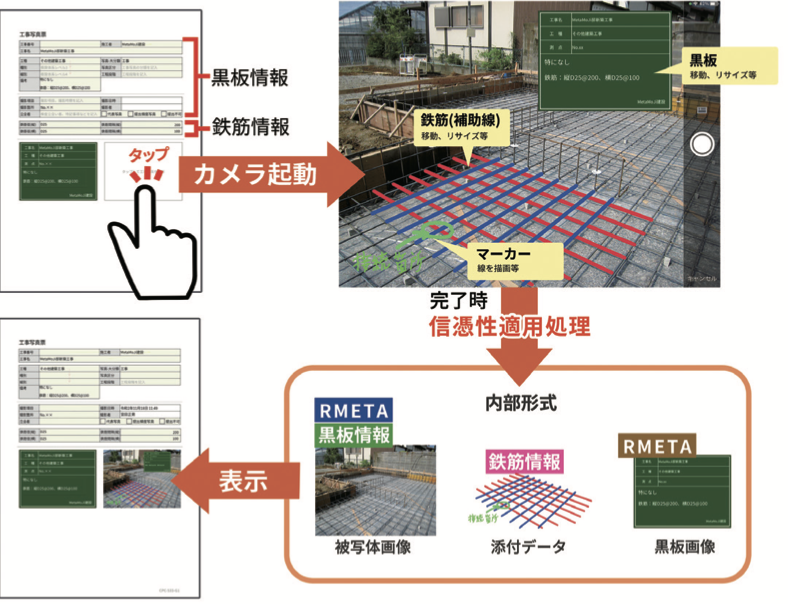

図-8 工事写真レイヤー化によりアノテーション機能を実現

■「写真にそのまま書ける」手書きの直感性

eYACHOの工事写真アノテーション機能では、紙に書く感覚で直線や円形・矩形、手書きの囲い線や文字を写真上に直接書き込むことができる。証明する鉄筋がどこにあるかを示すリボンの着脱など写真の視認性を高めるための手間をかけなくても、検品側に見るべき場所と内容をはっきりと示せる。ペントレイ上の複数のペン(豊富な色・太さ・ペン先を搭載:図-9)を用途に合わせて選び、短時間に意図どおりのアノテーションを完成することができる。

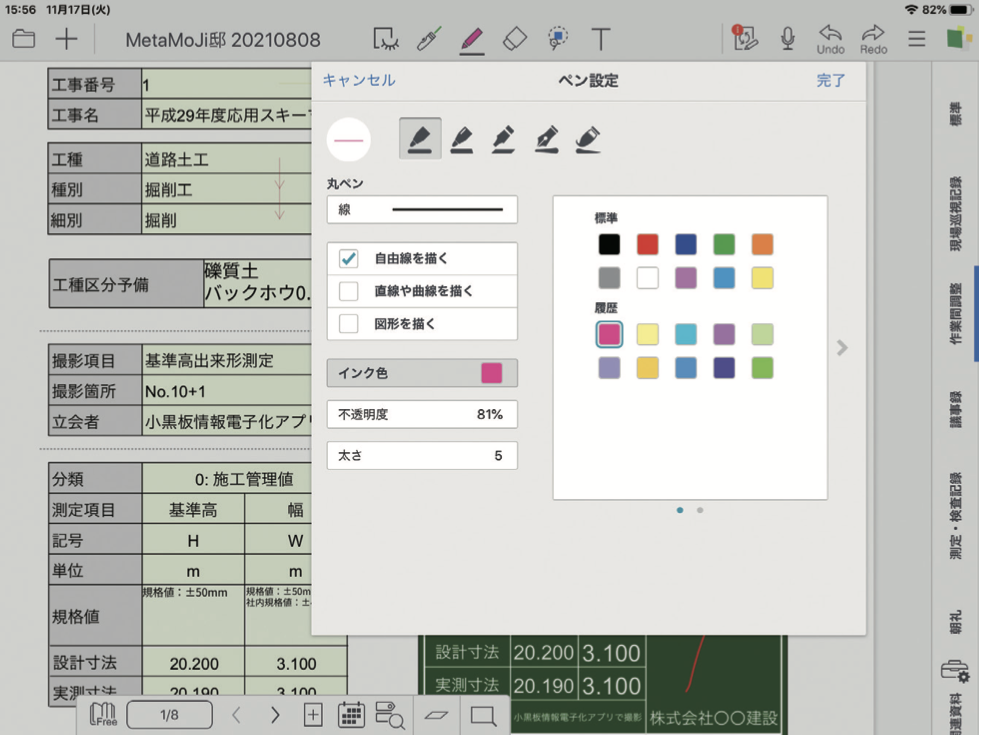

図-9 豊富な色・太さ・ペン先で意図どおりの手書きアノテーション

■確認したいレイヤだけを表示

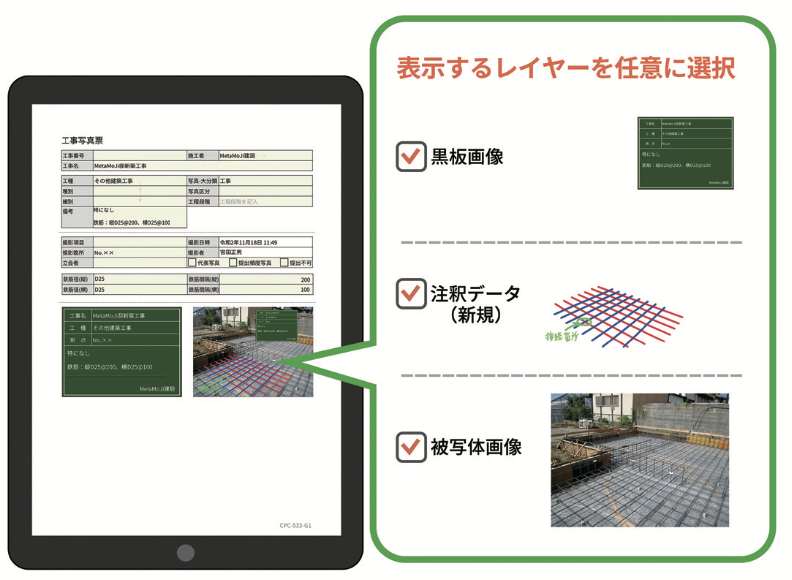

信ぴょう性適用処理の完了後は「被写体画像」レイヤと「黒板画像」レイヤに改ざん検知機能が適用され、工事写真の信ぴょう性を保証する。従来は被写体と黒板を一体の画像として保持したが、今後はこの2層と「アノテーション」レイヤの画像をeYACHO上で個別に選択して表示でき(図-10)、納品後にも黒板部分や注釈が重なる部分の被写体写真を確認することができる。
