JIL5004：2018（2019年版）公共施設用照明器具規格改正の概要

1. はじめに

（一社）日本照明工業会では，公共建築物で使用する照明器具について「公共施設用照明器具標準委員会」を設置し，「公共施設用照明器具（JIL5004）」を制定し改正を重ねてきた。前回の2016年版の改正においては，全面LED化に対応した公共施設用照明器具標準の改正を行った。

今回の2019年版の改正では，政府目標である2030年度「ストック市場でLED化率100%達成」を目指し，新照明制御システムの導入やLED照明器具の新器種追加，および必要な仕様の見直しを行い，公共施設用照明器具標準委員会（委員長小野隆）の承認を得て，2019年1月15日に2019年版を刊行した。今回の改正概要を以下に紹介する。

2. 改正の概要

2.1　器種の全体構成について

消費電力の低減とエネルギー消費効率向上による省エネルギー化を目的にLED照明器具の器種構成を見直した結果， 2016年版時点の344器種に対して2019年版は415器種となった。

【表－1　2016年版と2019年版の器種構成比較】

2.2　公共施設形式の簡素化

LED照明器具の公共施設形式の簡素化および表現の統一を図るため見直しをおこなった。（非常灯・誘導灯・センサ・ポールは除く）

2.3　器種ごとの主な改正点

2.3.1　ベースライト
a）定格光束の見直し
2016年版の附属書では定格光束について，摘要に上限値の規定として「上限値は8％以内とする。」と記載していたが，具体的な光束値の記載に見直した。

b）制御装置の種類の統一と追加
制御装置の種類を執務室に使用される可能性が高い器種・光束を一般タイプLNと調光タイプLXに統一するとともに，光束の高い器種に新たに微動検知人感センサ対応タイプLCを追した。

c）消費電力の低減と固有エネルギー消費効率の見直し
業界の高位水準に合わせて，消費電力（W）/入力容量（VA）の低減と固有エネルギー消費効率の5lm/W向上を図った。

d）新器種の追加
グレア抑制形ベースライト
2016年版ではルーバ付でグレア分類G1aの対応をしていたが，同等のグレア分類となるグレア抑制形の拡散カバータイプの埋込形2器種（光束2500lm，3100lm，4100lmクラスの3タイプ）を追加した。

新スクエア器具
執務空間のベースライトとして用いられることを想定した，方向性の無いスクエア器具（埋込形・直付形）を追加した。

（埋込形器具）

（直付形器具）

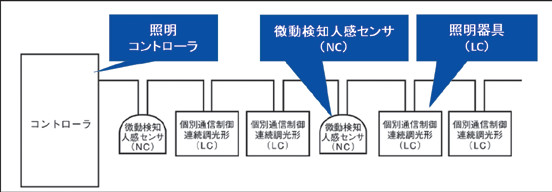

e）微動検知人感センサおよびセンサとの組み合わせで使用する器具
執務空間のデスクワークにおいて微動検知が可能な人感センサであり，人の在/不在を検出し，器具を個別に調光制御できる。設置高さ2.5m～3.0mにおける検知範囲は3.6m×3.6m上であり，設定により最小検知範囲を1.8m×1.8mにすることも可能であり，センサとの組み合わせで用する器具（埋込形11器種・直付形3器種）を規格化した。

　　　　
