パイロンバリアー

[国土交通大臣認定品]12亳で1・2時間、23亳で3時間の耐火性能確保
画像をクリックすると拡大画像をご覧いただけます。

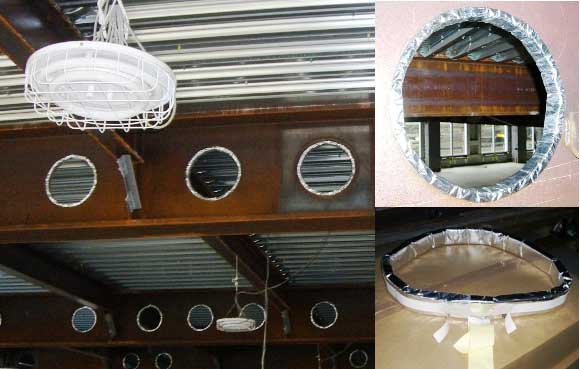

パイロンバリアーは鉄骨梁貫通部の高性能耐火被覆材である。パイロンバリアーを使用することで、吹付けロックウールの場合、1時間耐火で25mm、2時間耐火で45mm必要な吹き厚を12mm、3時間耐火で60mm必要な吹き厚を23mmでクリアーできる。鉄骨梁貫通部の耐火被覆を薄くできることにより、さまざまなメリットが生まれる。

掲載誌:積算資料公表価格版2016年12月号 p.16

>>製品の規格を見る

  • この商品を詳しく知りたい
  • 一括資料請求リストに追加

パイロンバリアー使用で得られる主なメリット
[スリーブ径の有効活用]
パイロンバリアーは、貫通孔に対して通常より被覆厚を薄くできるので、スリーブ径を有効に活用できる。よって、設備スリーブの有効面積を最大限に確保することができる。
[補強の重量減に伴う補強費用の削減]
パイロンバリアー使用を見込んで設備スリーブを確定することで、鉄骨梁貫通孔を小さくでき、補強プレートや補強リングも小さいサイズの選択が可能。よって、補強費用を削減することができる。
上記のように、パイロンバリアーは、補強リングとの併用も可能である。
ただし、パイロンバリアーは使用するにあたり条件があるので認定条件の確認が必要(詳しくは問い合わせ、もしくはカタログ参照)。

パイロンバリアー の資料請求はこちらから

矢印
すぐにカタログを取り寄せる
一括資料請求に追加をする

アクシス(株)
TEL : 03-5377-7781     FAX : 03-5377-7782
http://www.axis-slit.com/barrier/

規格

公表価格の調査
規格 単位 公表価格(税別)
SMP-50 3時間耐火 厚23mm φ200mm用 個所 1,600円
SMP-50 3時間耐火 厚23mm φ300mm用 個所 2,250円
SMP-50 3時間耐火 厚23mm φ400mm用 個所 3,000円
SMA-40 1・2時間耐火 厚12mm φ200mm用 個所 1,550円
SMA-40 1・2時間耐火 厚12mm φ300mm用 個所 2,150円
SMA-40 1・2時間耐火 厚12mm φ400mm用 個所 2,850円
