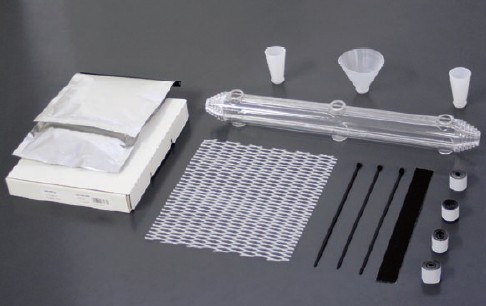

低電圧電力ケーブルならびに制御、計装ケーブル用の直線、分岐接続に使用するレジン注入形の接続キット。接続作業が簡単で短時間にできる。
掲載誌：積算資料2024年4月号 p.682
「月刊 積算資料」をお買い求めの上、ご参照ください。
| 規格 |
|---|
| 電力用 M0 直線接続 適用ケーブル外径6～15mm 低電圧(600V)対応 |
| 電力用 M1 直線接続 適用ケーブル外径9～22mm 低電圧(600V)対応 |
| 電力用 M2 直線接続 適用ケーブル外径17～30mm 低電圧(600V)対応 |
| 電力用 M2+1/2 直線接続 適用ケーブル外径21～37mm 低電圧(600V)対応 |
| 電力用 M3 直線接続 適用ケーブル外径25～42mm 低電圧(600V)対応 |
| 電力用 M4 直線接続 適用ケーブル外径29～52mm 低電圧(600V)対応 |
| 電力用 M5 直線接続 適用ケーブル外径40～62mm 低電圧(600V)対応 |
| 電力用 M6 直線接続 適用ケーブル外径50～80mm 低電圧(600V)対応 |
| 電力用 T1 T分岐接続 適用ケーブル外径 幹線9～22mm、分岐9～22mm 低電圧(600V)対応 |
| 電力用 T2 T分岐接続 適用ケーブル外径 幹線17～30mm、分岐17～30mm 低電圧(600V)対応 |
| 電力用 T2+1/2 T分岐接続 適用ケーブル外径 幹線21～37mm、分岐21～37mm 低電圧(600V)対応 |
| 電力用 Y0 Y分岐接続 適用ケーブル外径 幹線9～17mm、分岐9～17mm 低電圧(600V)対応 |
| 電力用 Y1 Y分岐接続 適用ケーブル外径 幹線9～22mm、分岐9～22mm 低電圧(600V)対応 |
| 電力用 Y2 Y分岐接続 適用ケーブル外径 幹線23～34mm、分岐19～30mm 低電圧(600V)対応 |
| 電力用 Y3+1/2 Y分岐接続 適用ケーブル外径 幹線30～54mm、分岐20～38mm 低電圧(600V)対応 |
| 電力用 Y4 Y分岐接続 適用ケーブル外径 幹線29～53mm、分岐21～37mm 低電圧(600V)対応 |
| 電力用 Y4+1/2 Y分岐接続 適用ケーブル外径 幹線32～56mm、分岐25～42mm 低電圧(600V)対応 |
| 電力用 Y5 Y分岐接続 適用ケーブル外径 幹線35～62mm、分岐29～52mm 低電圧(600V)対応 |
| 通信用 M0 直線接続 適用ケーブル外径6～15mm |
| 通信用 M1-T 直線接続 適用ケーブル外径9～22mm |
| 通信用 MZ1 直線接続 適用ケーブル外径10～30mm |
| 通信用 MZ2 直線接続 適用ケーブル外径15～40mm |
| 通信用 MZ3 直線接続 適用ケーブル外径20～50mm |
