NNTD登録番号:1280
アーバンリング工法

アーバンリング工法

アーバンリング工法

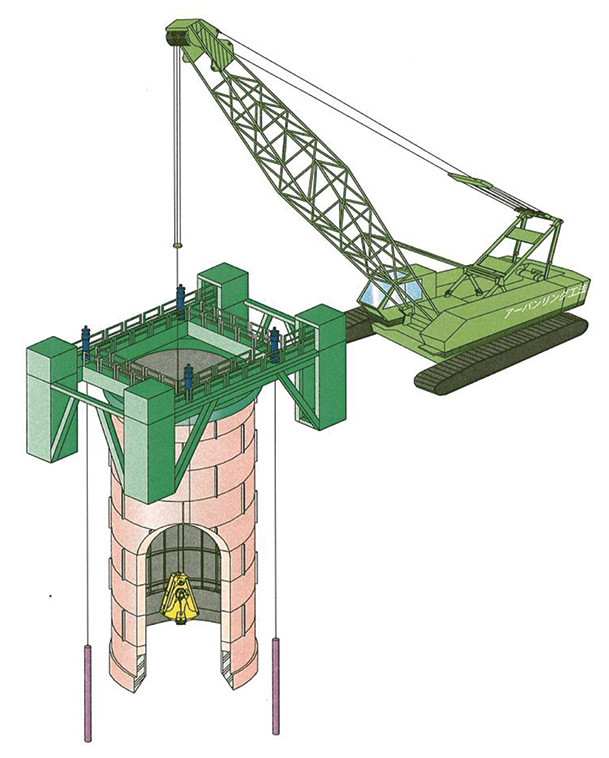

施工イメージ図

施工イメージ図


概要

本工法は、都市部等における地下空間の構造物構築で求められる、「周辺影響」「工期」「施工ヤード」などへの対応ができる工法として開発された、地下構造物構築工法で、アーバンリング(分割組立型土留壁)を用いた多目的なシステム工法である。




特長

1.周辺地域への影響が少なく、安全・確実
地盤改良が不要で、掘削時の坑内は無人。
周辺環境と作業現場に配慮した安全・確実な都市型工法である。

2.狭隘な施工ヤードに柔軟に対応
施工ヤード幅・面積などの制約条件に柔軟に対応できる都市型工法である

3.路下・上空制限にも対応可能
高架下での施工にも対応できる。

4.ビルトリング方式で機動性に優れている
道路上での一時占有帯による施工が可能で、交通ピーク時は道路開放ができる。




適用範囲・条件

●適用外径:φ3m~φ15m
●形  状:円形・小判型
●適用深度:約70m
●適用地盤:砂層、粘性土、レキ層、軟岩(補助工法併用)




使用部材

用途に応じて2つの部材を用意。

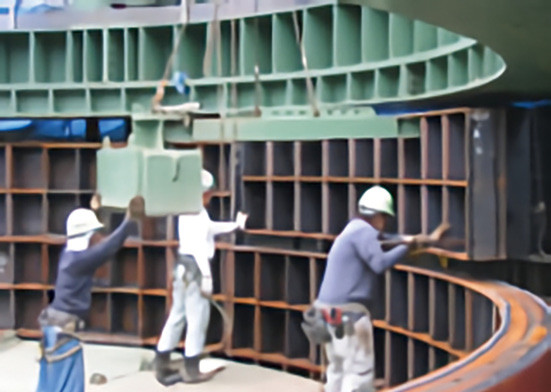

鋼製施工

鋼製施工
部材が小型軽量であり、任意の径で施工可能。

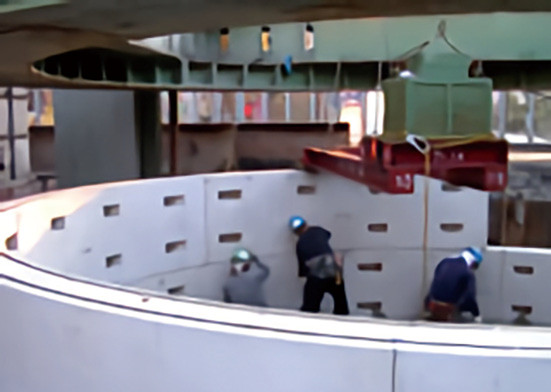

RC施工

RC製部材
直接本体利用できるため、急速施工が可能。

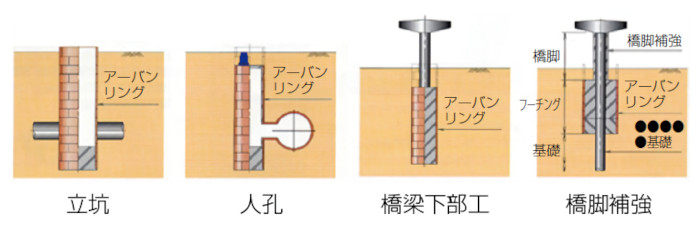

用途

用途


施工状況

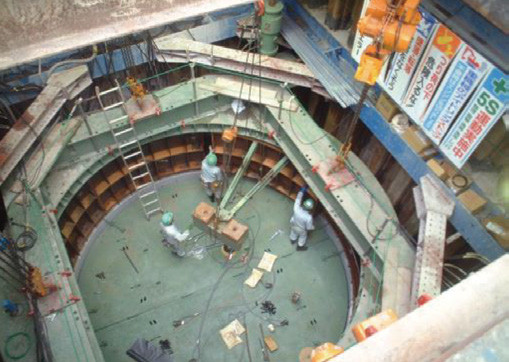

路下施工

路下施工

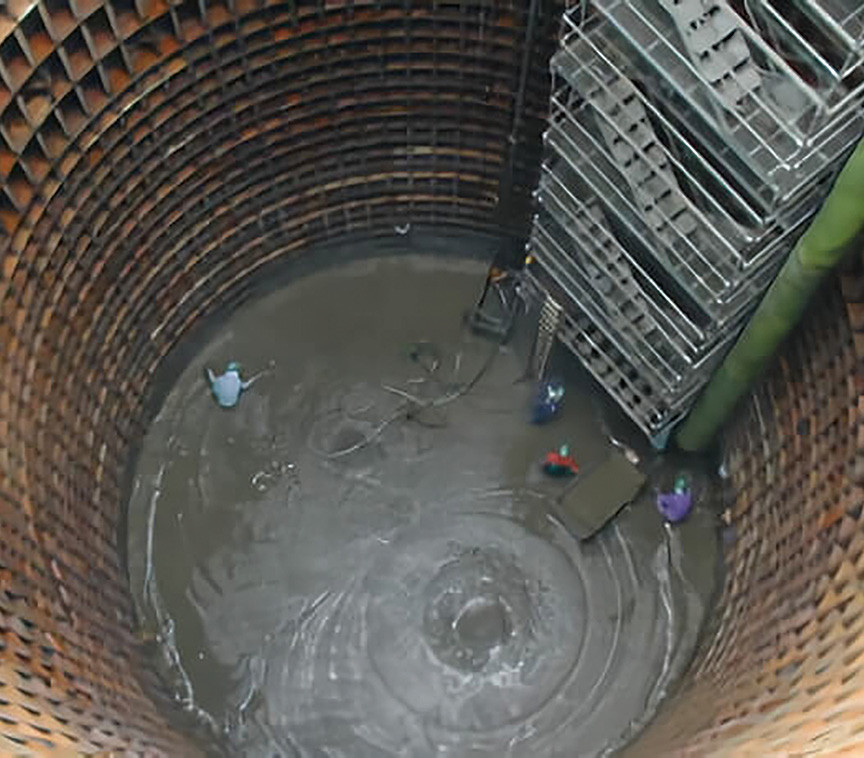

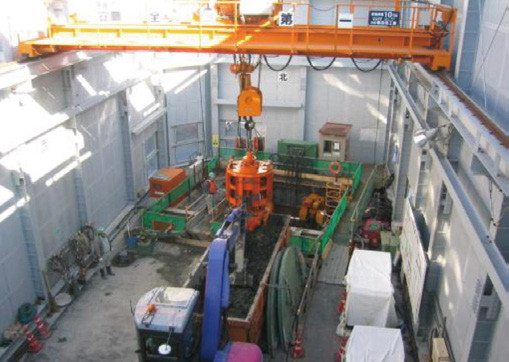

屋内施工

屋内施工

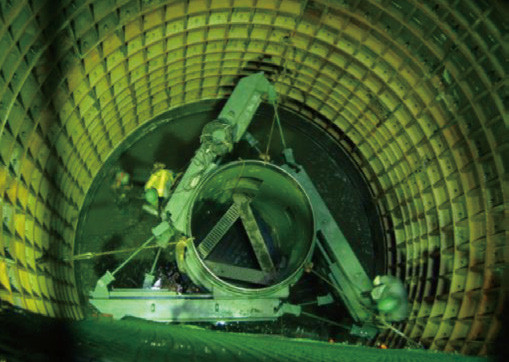

拡縮自在掘削機組立(硬質土地盤用)

拡縮自在掘削機組立
(硬質土地盤用)

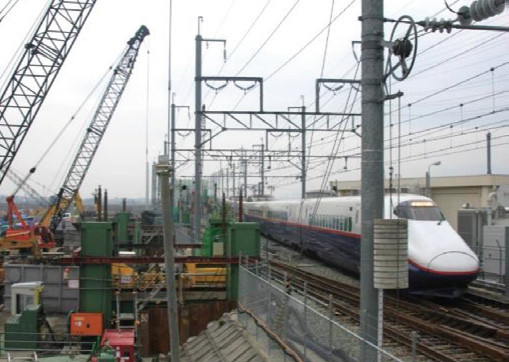

近接施工

近接施工


施工実績

●施工実績件数:431基(農業農村整備事業4基含む)※
・農林水産省東北農政局 岩手県(平成29年度岩手山麓農業水利事業 導水路建設工)
・農林水産省関東農政局 長野県(竜西国営施設応急対策事業 天竜川伏越建設工事)
・農林水産省北陸農政局 新潟県(信濃川左岸流域農業水利事業 1号幹線用水路1号トンネル建設工事)ほか
※2021年3月末現在の実績
