都市型多目的圧入工法アーバンリング工法｜基礎工｜アーバンリング工法研究会

NETIS登録番号：（旧）CB-980014-A

アーバンリング工法

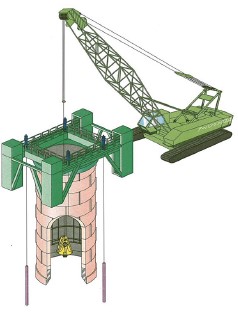

施工イメージ図

概要

本工法は、都市部等における地下空間の構造物構築で求められる、「周辺影響」「工期」「施工ヤード」などへの対応ができる工法として開発された、地下構造物構築工法で、アーバンリング（分割組立型土留壁）を用いた多目的なシステム工法である。

特長

周辺地域への影響が少なく、安全・確実
地盤改良が不要で、掘削時の坑内は無人。周辺環境と作業現場に配慮した安全・確実な都市型工法である。
狭隘な施工ヤードに柔軟に対応
施工ヤード幅・面積などの制約条件に柔軟に対応できる都市型工法である。
路下・上空制限にも対応可能
高架下での施工にも対応できる。
ビルトリング方式で機動性に優れている
道路上での一時占有帯による施工が可能で、交通ピーク時は道路開放ができる。

適応範囲・条件

●適用外径：φ3ｍ～φ15ｍ
●形　　状：円形・小判型
●適用深度：約70ｍ　
●適用地盤：砂層、粘性土、レキ層、軟岩（補助工法併用）

施工状況

近接施工

狭隘施工

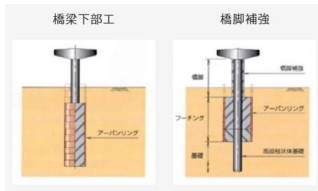

用途

施工部材

鋼製部材
部材が小型軽量であり、任意の径で施工可能。

RC製部材
直接本体利用できるため急速施工が可能。

施工実績

●全施工実績件数：486基（内基礎施工実績：61基）
※主な基礎施工事例（工事件名は略式）
・首都高速道路㈱神奈川県（港北ジャンクション下部工事）
・阪神高速道路㈱兵庫県（湊川付近橋脚更新工事）
　※アーバンファンデーション®採用
・阪急電鉄㈱大阪府（京都線千里線淡路駅周辺連続交差工事）
・鉄道施設・運輸設備整備支援機構（福井橋りょう下部工事）
・大阪市建設局大阪府［淀川左岸線（2期）トンネル工事-3］

トピック

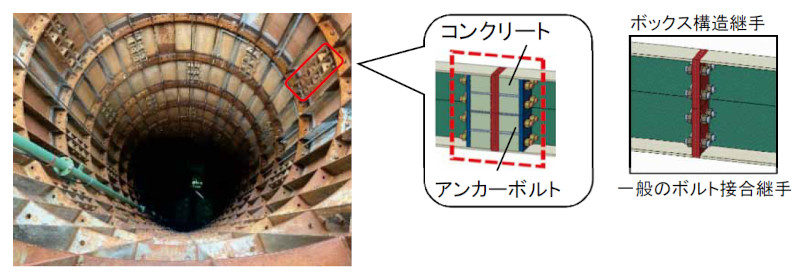

● アーバンファンデーション®の開発
　（帯筋レスアーバンリング本体利用）
　①立坑径を5～10％縮径可能
　②鉄筋量約10％削減効果有
　③鉄筋組立歩掛約16％削減効果有
