YT水路R型｜水路工｜株式会社ヤマウ

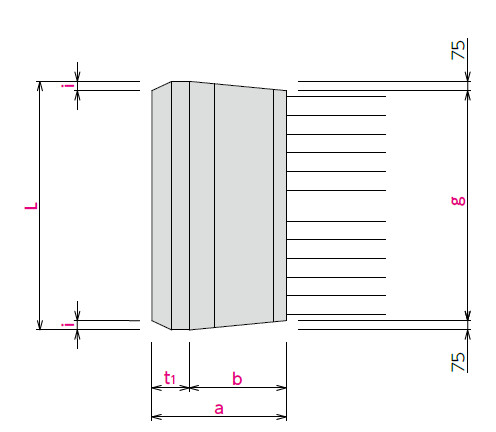

平面図
平面図

概要

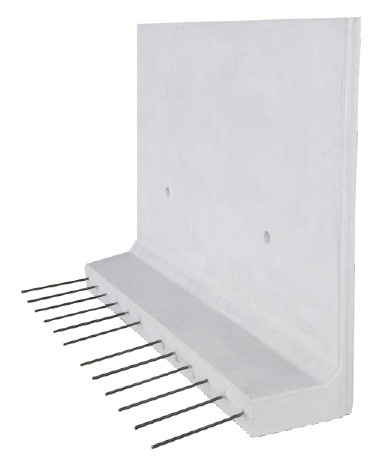

YT水路R型は、最新の土地改良事業計画設計基準・設計「水路工」規準書に準拠した水路用製品で、曲線部の施工性に優れ、調整の自由度が高い水路工である。



特長

  1. 自由な水路幅
    底版現場打ちにより、水路幅を自由に調整可能。
  2. 自由な水路高
    左右独立した部材により、左右の水路高が変えられる。
  3. 曲線対応
    立壁部分が外側に向かって幅狭、底版部分が内側に向かって幅狭となるように形成されているため、多様な曲線に対応可能。

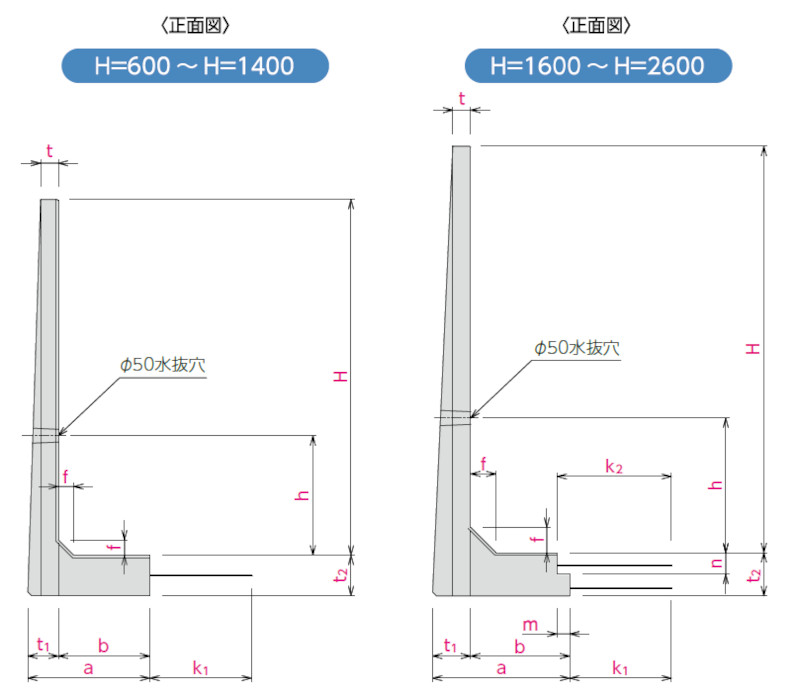

寸法表（単位：㎜）

呼び名
（H）		 a b t1 t2 f m n h i g L 底版突出し筋 参考質量
（㎏）
k1 下側 k2 上側
600 270 200 70 80 70 60 ー ー 200 ー 2000 400 D13×12 ー ー 310
700 320 250 90 270 ー 380
800 415
900 330 80 100 71 340 10 490
1000 70 520
1100 405 300 105 120 73 400 35 695
1200 70 730
1300 480 360 120 160 73 470 50 950
1400 70 985
1500 540 390 150 170 75 100 50 85 540 75 450 D13×12 1205
1600 70 1235
1700 600 450 180 74 90 600 490 D16×12 540 D16×12 1380
1800 70 1415
1900 670 490 180 200 75 100 670 1720
2000 70 1750
2100 730 540 190 210 75 150 105 740 490 D16×16 540 D16×16 2005
2200 70 2040
2300 800 580 220 220 76 110 800 2390
2400 70 2420
2500 870 620 250 240 76 120 870 2830
2600 70 2865
コンクリートは単位容積質量＝2,400㎏/m³
