高圧配電制御機器

公表価格の調査

『高圧気中開閉器 PFS-201M-A+BF200』

高圧気中開閉器 PFS-201M-A+BF200の詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 手動式 110,600円

> 製品の詳細を見る

『高圧気中開閉器 PFS-201TM-A+BF200』

高圧気中開閉器 PFS-201TM-A+BF200の詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 電圧引外し装置付 127,500円

> 製品の詳細を見る

『高圧気中開閉器 PFS-201TM-R-A』

高圧気中開閉器 PFS-201TM-R-Aの詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 励磁突入電流抑制機能付LBS 手動 10~60A用 575,000円

> 製品の詳細を見る

『高圧気中開閉器 PFS-205TM-R-A』

高圧気中開閉器 PFS-205TM-R-Aの詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 励磁突入電流抑制機能付LBS 手動 75,100A用 627,000円

> 製品の詳細を見る

『高圧気中開閉器 PFS-201TM-RS-A』

高圧気中開閉器 PFS-201TM-RS-Aの詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 励磁突入電流抑制機能付LBS 自動 10~60A用 892,000円

> 製品の詳細を見る

『高圧気中開閉器 PFS-205TM-RS-A』

高圧気中開閉器 PFS-205TM-RS-Aの詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 励磁突入電流抑制機能付LBS 自動 75,100A用 943,000円

> 製品の詳細を見る

『高圧気中開閉器 CLS-215Se-D』

高圧気中開閉器 CLS-215Se-Dの詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 無方向性 本体ステンレス箱 過電流ロック形 質量33kg 364,000円

> 製品の詳細を見る

『高圧気中開閉器 CLS-315Se-D』

高圧気中開閉器 CLS-315Se-Dの詳細

掲載誌:積算資料公表価格版2025年4月号 p.221

規格 単位 公表価格(税別)
定格電圧7200V 定格電流300A 無方向性 本体ステンレス箱 過電流ロック形 質量34kg 624,000円

> 製品の詳細を見る

『高圧気中開閉器 CLD-217Se-D』

高圧気中開閉器 CLD-217Se-Dの詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 方向性 本体ステンレス箱 過電流ロック形 質量35kg 699,000円

> 製品の詳細を見る

『高圧気中開閉器 CLD-317Se-D』

高圧気中開閉器 CLD-317Se-Dの詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電圧7200V 定格電流300A 方向性 本体ステンレス箱 過電流ロック形 質量36kg 1,000,000円

> 製品の詳細を見る

『高圧気中開閉器 CLS-A215Se-D』

高圧気中開閉器 CLS-A215Se-Dの詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 無方向性 LA内蔵 本体ステンレス箱 過電流ロック形 520,000円

> 製品の詳細を見る

『高圧気中開閉器 CLD-A217Se-D』

高圧気中開閉器 CLD-A217Se-Dの詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 方向性 LA内蔵 本体ステンレス箱 過電流ロック形 819,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-C5』

高圧気中開閉器 OAG-C5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

高圧需要家引込口の責任分界点、あるいは自家用構内分岐点の区分開閉器として地...

規格 単位 公表価格(税別)
定格電流200A 無方向性 ステンレス製 320,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CL5』

高圧気中開閉器 OAG-CL5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 無方向性 LA内蔵 ステンレス製 516,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CP5』

高圧気中開閉器 OAG-CP5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 無方向性 VT内蔵 ステンレス製 624,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CPL5』

高圧気中開閉器 OAG-CPL5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 無方向性 LA・VT内蔵 ステンレス製 720,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CD5』

高圧気中開閉器 OAG-CD5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 方向性 ステンレス製 524,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CLD5』

高圧気中開閉器 OAG-CLD5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 方向性 LA内蔵 ステンレス製 620,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CPD5』

高圧気中開閉器 OAG-CPD5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 方向性 VT内蔵 ステンレス製 832,000円

> 製品の詳細を見る

『高圧気中開閉器 OAG-CPLD5』

高圧気中開閉器 OAG-CPLD5の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

高圧需要家引込口の責任分界点、あるいは自家用構内分岐点の区分開閉器として地...

規格 単位 公表価格(税別)
定格電流200A 方向性 LA・VT内蔵 ステンレス製 864,000円

> 製品の詳細を見る

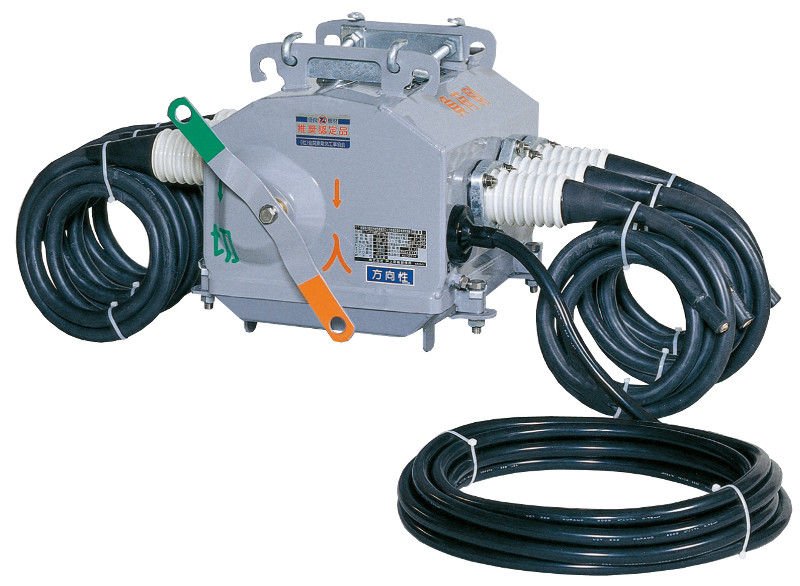

『高圧気中開閉器 KLT-PA-N11A』

高圧気中開閉器 KLT-PA-N11Aの詳細

株式会社戸上電機製作所

カテゴリ:高圧配電制御機器
掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 無方向性 LA内蔵 鋼板製 過電流ロック形 制御装置付 499,000円

『高圧気中開閉器 KLT-PA-N11T』

高圧気中開閉器 KLT-PA-N11Tの詳細

株式会社戸上電機製作所

カテゴリ:高圧配電制御機器
掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 無方向性 VT内蔵 鋼板製 過電流ロック形 制御装置付 515,000円

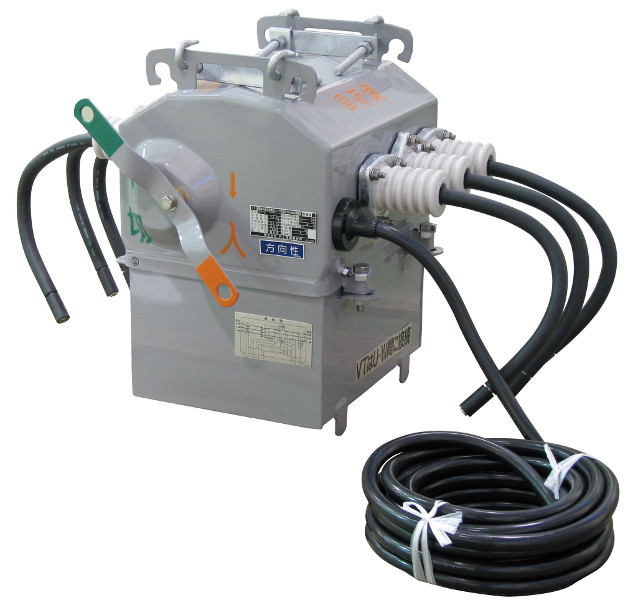

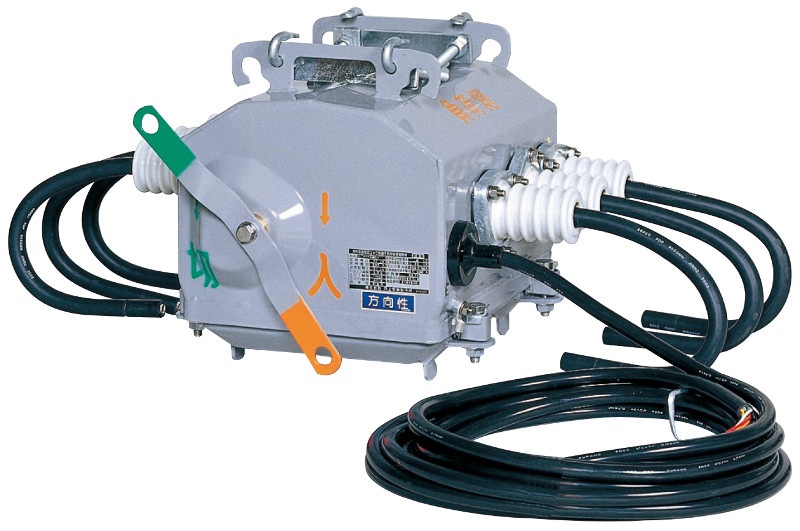

『高圧気中開閉器 KLT-PA-D2N11A』

高圧気中開閉器 KLT-PA-D2N11Aの詳細

株式会社戸上電機製作所

カテゴリ:高圧配電制御機器
掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 方向性 LA内蔵 鋼板製 過電流ロック形 制御装置付 784,000円

『高圧気中開閉器 KLT-PA-HD2N10A』

高圧気中開閉器 KLT-PA-HD2N10Aの詳細

株式会社戸上電機製作所

カテゴリ:高圧配電制御機器
掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流300A 方向性 LA内蔵 鋼板製 過電流ロック形 制御装置付 1,200,000円

『高圧気中開閉器 KLT-PA-D2N11T』

高圧気中開閉器 KLT-PA-D2N11Tの詳細

株式会社戸上電機製作所

カテゴリ:高圧配電制御機器
掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 方向性 VT内蔵 鋼板製 過電流ロック形 制御装置付 799,000円

『高圧気中開閉器 KLT-PA-D2N11LT』

高圧気中開閉器 KLT-PA-D2N11LTの詳細

株式会社戸上電機製作所

カテゴリ:高圧配電制御機器
掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電流200A 方向性 LA・VT内蔵 鋼板製 過電流ロック形 制御装置付 935,000円

『高圧ガス開閉器 GP-201R』

高圧ガス開閉器 GP-201Rの詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電圧7200V 定格電流200A 自動式 本体 575,000円

> 製品の詳細を見る

『高圧ガス開閉器 CR-RF1』

高圧ガス開閉器 CR-RF1の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
操作用制御装置 屋外ケース付 100,000円

> 製品の詳細を見る

『高圧限流ヒューズ QPT-1』

高圧限流ヒューズ QPT-1の詳細

掲載誌:積算資料公表価格版2025年4月号 p.222

規格 単位 公表価格(税別)
定格電圧7200V G1A 長110mm PT用高圧形 3,900円

> 製品の詳細を見る

検索結果一覧 【29件中 1-29件を表示】
1
価格の適用
【高圧気中開閉器 KLT-PA-HD2N10A】
   関東価格。
■積算資料関連頁 2025年4月号710頁

高圧配電制御機器とは

<資材の概要>
1.標準分電盤
幹線から配線を分岐する箇所に設けられる盤。金属製・樹脂製の筐体内の基板に、ブレーカー、電力量計、各種制御機器などを取り付けたもの。ここでの標準分電盤とは、各メーカーの既成品を指す。

2.変圧器
交流を電磁誘導作用によってその電圧を変換する機器。発電所用の大型のものから、電子回路用の小型のものなど多くの種類がある。ここでは、高圧受電電圧を使用電圧である100Vや200Vの低電圧に変換するものを取り上げる。

3.進相コンデンサ、直列リアクトル
交流回路で力率が悪化すると無効電力が増加し、設備の利用効率が低下する。こうした無駄を省き、力率を改善する目的で設置される機器が進相コンデンサである。直列リアクトルは、高圧進相コンデンサ使用時に発生する高調波を緩和し、異常電流の発生を防止する目的で、コンデンサとセットで使用される機器である。

4.高圧配電制御機器、低圧配電制御機器
高圧電路や低圧電路で、配線や機器などの電気設備を保護し安全を保つ目的で設置される機器の総称。

<資材の種類・規格・特徴>
1.標準分電盤
1)電灯分電盤
  分電盤のうち、電灯コンセント回路用のもの。
2)動力分電盤
  分電盤のうち、各種機械・空調設備・エレベーター等の動力電源用のもの。

2.変圧器
1)油入変圧器
  絶縁油で満たした容器内に、鉄心と巻線を収めた変圧器。発生した熱を油の対流によって放熱し冷却する仕組み。最も普及している機種。
2)モールド変圧器
絶縁油を使用しない乾式変圧器の一種。巻線の全表面を樹脂または樹脂を含んだ絶縁材料で覆ったもの。油を使用しないため防災上の安全性が高く、オフィスビル、地下、病院などで使用される。
3)トップランナー変圧器
エネルギーの使用の合理化に関する法律(省エネ法)で規程された、基準エネルギー消費効率以上の効率を達成した変圧器の呼称。上記の油入変圧器とモールド変圧器のうち、単相10~500kVA、三相20~2000kVA、一次電圧6kV及び3kV、二次電圧100V~600Vのものに適用されている。
4)変圧器付属品
耐塩ブッシング、防振ゴム、ダイヤル温度計、移動用車輪などのオプション品がある。

3.進相コンデンサ、直列リアクトル
1)高圧進相コンデンサ・高圧進相コンデンサ用直列リアクトル
冷却方式によって、油入式、乾式(モールド形・ガス封入式)がある。

4.高圧配電制御機器
高圧交流気中負荷開閉器(PAS)
電力会社側と需要家側の電路を区分する開閉器。一般には電力会社からの引込点となる柱上(架空線用)に設置される。様々な機能があるが、需要家側で発生した事故の波及を防ぐには過電流ロック形(SOG動作)が有効となる。
2)高圧カットアウト
配電用変圧器やコンデンサなどを過負荷から保護するための機器。絶縁性に優れた磁器製の筐体の蓋内側にヒューズを内蔵した小型の開閉器。
3)高圧限流ヒューズ
短絡事故が発生した際に、限流性能により回路を保護するための機器。変圧器用、コンデンサ回路用、電動機回路用などがある。
4)断路器
回路に電流が流れていない状態で操作する開閉装置。一般的には機器の前後や変電所の母線などに設置し、保守・点検時にその部分を回路から切り離して作業するための機器。電流のしゃ断機能は持っていないため、負荷電流が流れている状態では開閉できない。ディスコンとも呼ばれる。
5)高圧真空しゃ断器
アークの消弧原理によって分類されるしゃ断器の一つ。真空中におけるアークの拡散作用を利用し、真空バルブの中でアークを消弧する。
6)高圧ガスしゃ断器
アークの消弧原理によって分類されるしゃ断器の一つ。高圧の六フッ化硫黄ガスをアークに吹き付けて消弧する。
7)高圧ガス開閉器(UGS)
電力会社側と需要家側の電路を区分する開閉器。地中線用。高圧キャビネット内に設置される。
8)高圧真空電磁接触器
接点を電磁石の力で開閉する装置。コンデンサ、変圧器、電動機などの負荷開閉制御に使用される。高圧気中電磁接触器(AMC)や高圧真空電磁接触器(VMC)があるが、現在ではコンパクトで保守が簡単な高圧真空電磁接触器が主流となっている。
9)保護継電器
電流や電圧の急激な変化から電気回路を保護するための装置。異常時には速やかにしゃ断器などを動作させ、異常箇所を電力系統から切り離し、影響を最小限に抑える機能を持つ。様々な種類があり、動作原理では誘導形と静止形に分けられる。また用途では過電流継電器、地絡継電器などがある。

5.低圧配電制御機器
配線用しゃ断器
低圧電路において、過負荷や短絡などで過大に流れた異常電流を検知、自動的に負荷をしゃ断して配線を保護する機器。ブレーカー、MCCB、MCBとも表記される。
漏電しゃ断器
配線用しゃ断器の過電流保護機能に加えて、漏電時の回路しゃ断機能を併せもつ機器。ELCB、ELBとも表記される。
電磁接触器
電磁石の動作により接点を開閉する機器。一般にモーターの始動・停止用として使用される。
電磁開閉器
電磁接触器とサーマルリレー(熱を利用した保護継電器)により構成される。モーターの始動・停止に加え、モーターの焼損を保護する機能を持つ。
押ボタン開閉器
電磁開閉器の操作用に用いられる。
モーターブレーカ
モーターの焼損を保護する機能を持つブレーカー。
安全ブレーカ
住宅用分電盤等に使用される、小型の配線用しゃ断器。コード短絡保護機能を持つ。
低圧電力ヒューズ
回路を過電流から保護する目的で使用される。過電流が流れるとヒューズが発熱し、溶断して回路をしゃ断する。栓型・筒型などの形状がある。また半導体回路保護用の速動ヒューズなどもある。

<業界・団体>
一般社団法人日本配電制御システム工業会(標準分電盤)
