音羽電機工業株式会社のカタログ請求

住所	〒661-0976 兵庫県尼崎市潮江5-6-20
TEL	06-6429-3541
FAX	06-6426-0535
HP	https://www.otowadenki.co.jp/

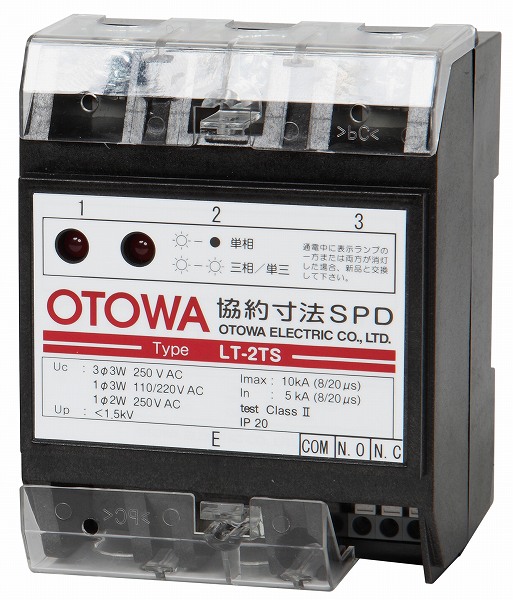

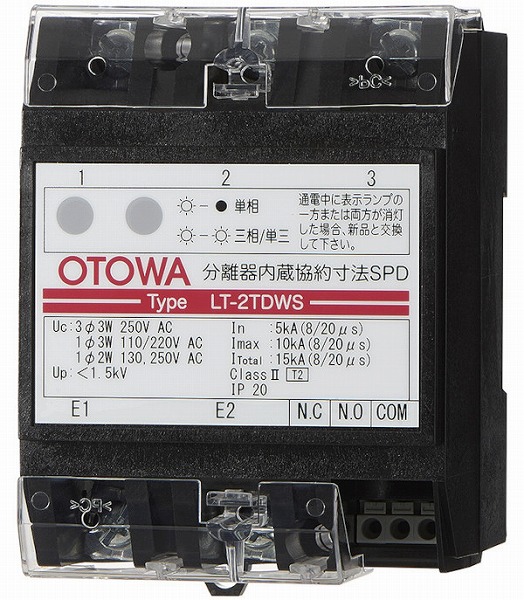

分離器内蔵協約寸法SPD

雷サージ対策

分電盤内にD種接地とELCB用接地の2つの接地端子がある場合、従来は主幹にSPDを2台設置するか、接地端子間にSPDを追加していたが、SPDに接地端子を2個設けることで1台のSPDで配線対応で...

電子カタログ概要

SPDに接地端子を2個設けることで盤内の省スペース化を実現分電盤内にD種接地とELCB用接地の2つの接地端子がある場合、従来は主幹にSPDを2台設置するか、接地端子間にSPDを追加していたが、SPDに接地端子を2個設けることで1台のSPDで配線対応でき、盤内省スペース化が可能となった。また、SPD分離器を内蔵することで外部分離器が不要となり、配線工数の削減、配線距離の短縮、省スペース化が...

この製品について詳しく見る >

協約寸法SPD

公表価格はこちら >

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料公表価格版2026年9月号 p.230

［主な特長］1）盤内取り付け容易、JIS協約形配線用遮断器寸法（3極用）に準拠、分岐MCCB用の銅帯が利用可能。2）劣化時も安心、自動切り離し装置内蔵、SPD機能表示付き、劣化接点出力対応タイ...

積算資料／単価・資機材価格

掲載価格の条件 >

規格	単位	公表価格(税別)
LT-2T クラスⅡ 単2・単3・三相・AC100/200V共用 In5kA	台	22,400円

資料請求をする

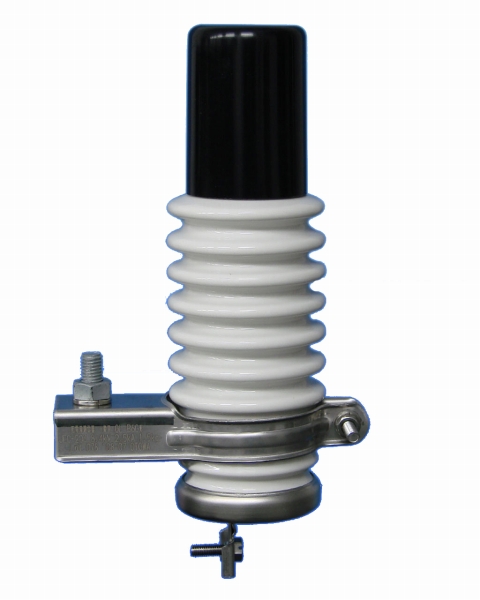

高圧用避雷器

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料2026年9月号 p.757

1.ZnO素子の非直線抵抗性により無続流・苛酷な雷サージの保護用として適している 2.優れた保護性能・制限電圧がJEC規格値より十分低いため、保護範囲が拡大 3.無保守、無点検で長期間使用...

資料請求をする

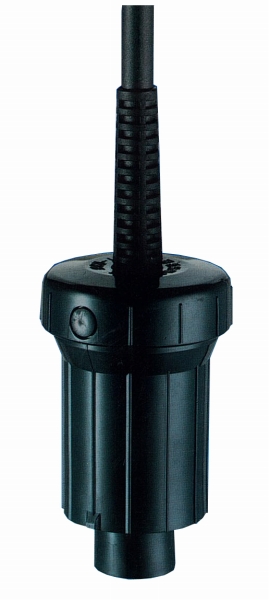

高圧用避雷器付属品

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料2026年9月号 p.757

LAコネクタ。避雷器接続端子、リード線付きで避雷器の保守や点検作業が安全・簡単に実施できる。

資料請求をする

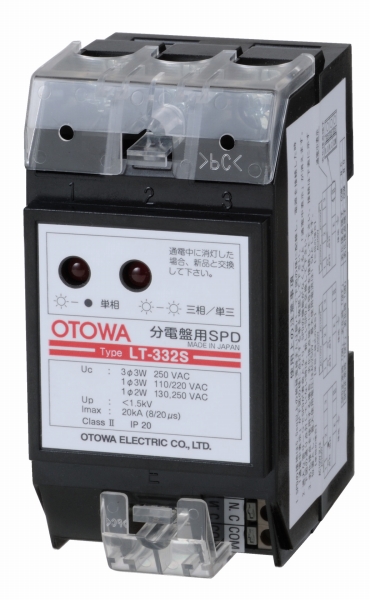

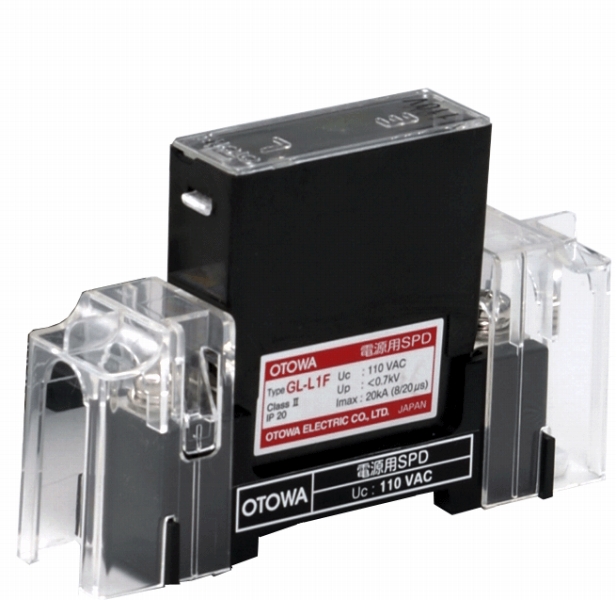

電源用SPD

公表価格はこちら >

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料公表価格版2026年9月号 p.230

LD-C22EFS:直撃雷用SPD。コンパクトサイズで大きな保護能力。インパルス電流25kA。 GL-L2F:誘導雷用SPD。LGLシリーズ。ギャップレスタイプにより応答速度は3nsec以下。

積算資料／単価・資機材価格

掲載価格の条件 >

規格	単位	公表価格(税別)
GL-L2F クラスⅡ AC200V用 In10kA	台	11,800円

資料請求をする

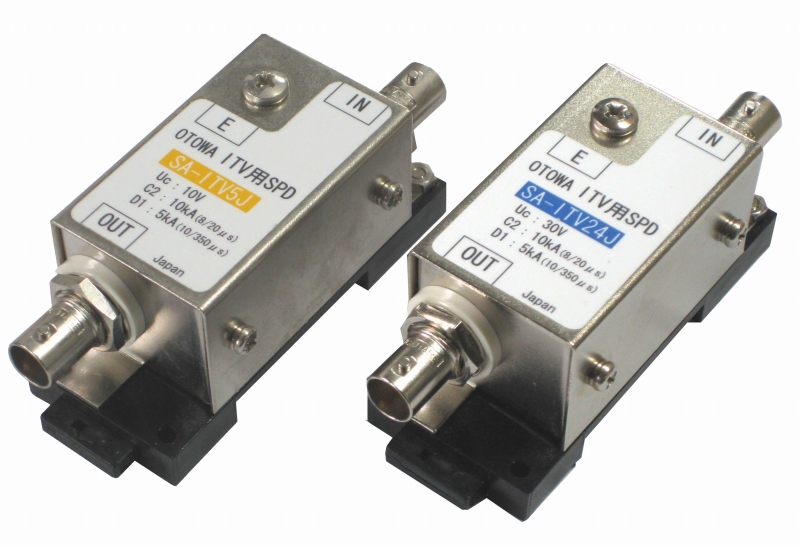

ハイビジョンITVカメラ用SPD

公表価格はこちら >

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料公表価格版2026年9月号 p.230

1.ITV・監視カメラを雷サージから保護 2.DINレール取り付け、ネジ取り付けの2通りの取付方法 3.SA-ITV24Jは同軸ケーブルに直流が重畳されている伝送回路に対応 4.RoHS規制...

積算資料／単価・資機材価格

掲載価格の条件 >

規格	単位	公表価格(税別)
CS-BNCJJ75-T230HD2 カテゴリ：C2(20kA),D1(2.5kA)	台	58,000円

資料請求をする

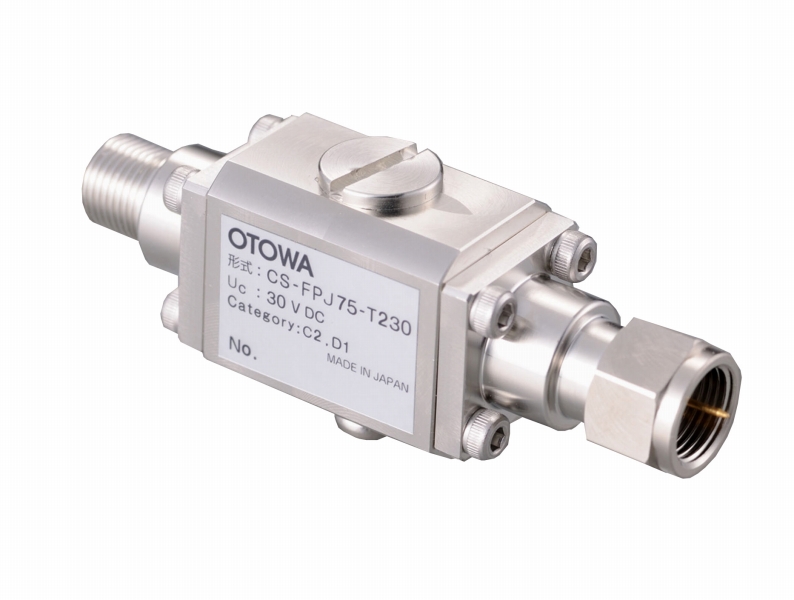

4K・8K対応TV同軸ケーブル用SPD 接点付

公表価格はこちら >

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料公表価格版2026年9月号 p.230

積算資料／単価・資機材価格

掲載価格の条件 >

規格	単位	公表価格(税別)
CS-FPJ75-T230HDS カテゴリ：C2(15kA),D1(2.5kA) F型コネクタ	台	78,800円

資料請求をする

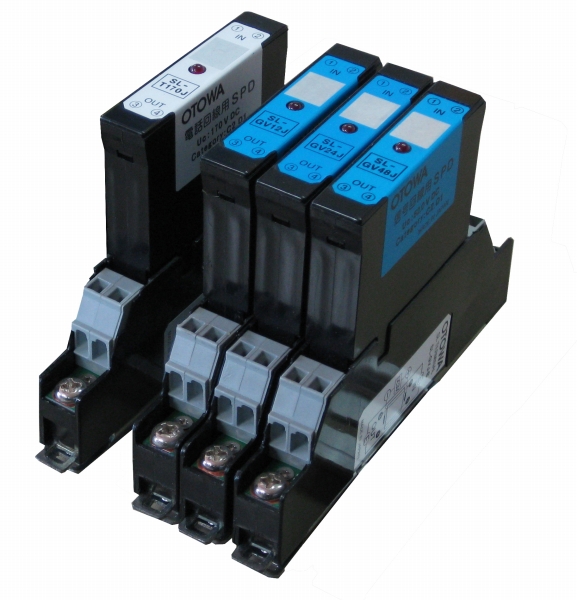

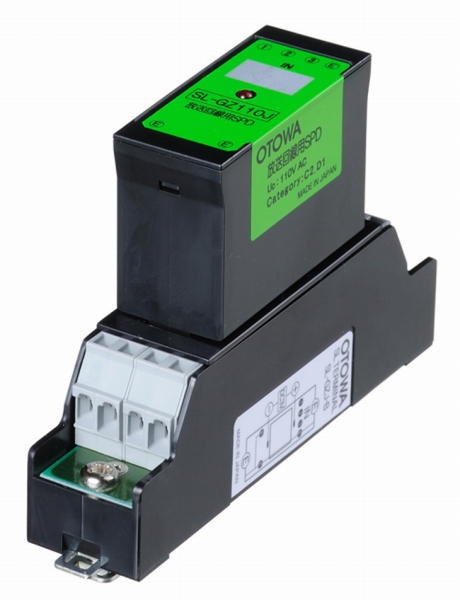

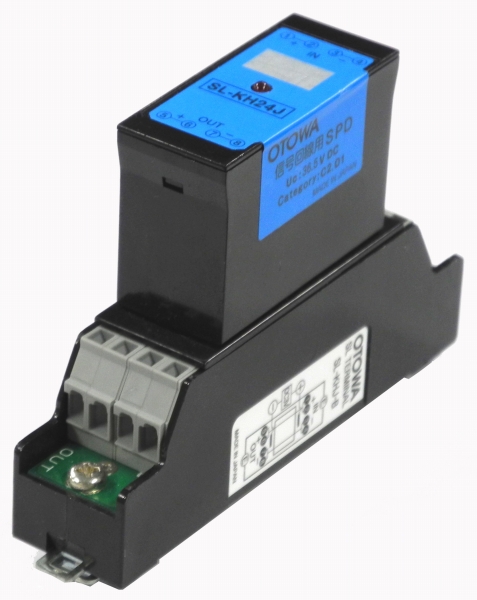

信号回線用SPD 接点付

公表価格はこちら >

音羽電機工業株式会社

カテゴリ：避雷関連機器
掲載誌：積算資料公表価格版2026年9月号 p.230

積算資料／単価・資機材価格

掲載価格の条件 >

規格	単位	公表価格(税別)
PRM-GV60S カテゴリ：C2(10kA),C1(500A),D1(2.5kA),B2(100A) DC90V	台	36,000円
PRM-GV□BS カテゴリ：C2(10kA),C1(500A),D1(2.5kA),B2(100A) DC5,12,24,38V	台	36,000円
