デゥカリオンシリーズ　スイング式防水扉（SW）/スライド式防水扉（SL）｜水害防備資材｜大日産業株式会社

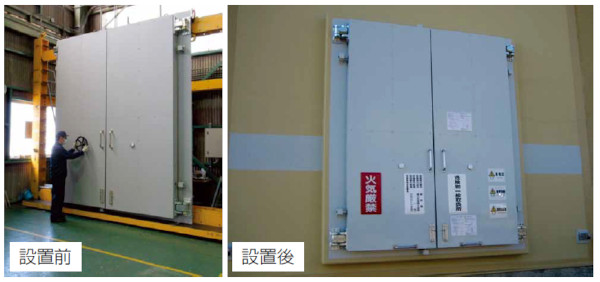

スイング式防水扉（SW）設置例
スイング式防水扉（SW）設置例
スライド式防水扉（SL）設置例
スライド式防水扉（SL）設置例



スイング式防水扉（SW）

  1. 短い操作時間
    大型扉であっても、数分の操作時間で開閉･止水が可能。

  2. ２軸蝶番
    扉にかかる水圧を枠に均一に伝えることができる構造で、高い止水性能を実現している。

  3. 高耐水圧性
    W0.8mxH2.0mサイズであれば水深50m、W2.0mxH2.5mサイズであれば水深20mまでの納入実績あり。

  4. 両開き対応
    片開き・両開き共に、高い止水性能0.001ｍ³ /h・ｍ²以下（Ws-6 等級相当）を実現。

  5. ドアクローザーや鍵対応可能
    各種鍵メーカー仕様に対応可能。

  6. 床部の段なし対応
    駅コンコースなどに使用できる段差のないタイプもあり。

  7. 電動化
    ボタンで操作が可能なフル電動式のタイプもあり。



1



スライド式防水扉（SL）

  1. 旋回が不要
    開口に対して、前面のスペースがない環境でも設置可能。

  2. 軽い操作性
    特殊な走行装置を用いることで、大型の扉でも軽い力で扉操作ができる。
    また、扉が単一構造のため高い止水性能0.001ｍ³ /h・ｍ²以下（Ws-6 等級相当）を実現。

  3. 手動操作はハンドル一つ
    一つの丸ハンドル操作で、止水状態にすることができる。

  4. 床部の段なし対応
    駅コンコースなどに使用できる段差のないタイプが標準。

  5. 鍵対応
    各種鍵メーカー仕様に対応可能。

  6. 扉のカバーがけ
    意匠にこだわり、扉体をカバーで隠すことができる。

  7. 電動化
    ボタンで操作が可能なフル電動式のタイプもあり。



2




性能諸表

(デゥカリオン)スイング式防水扉（SW）適用範囲表
水密種類 適用範囲 間口サイズ 高さ
四方水密 標準適用範囲 間口 1m~4m 高さ 2m~4m
三方水密 標準適用範囲 間口 1m~1.5m 高さ 1m~3m
三方・四方水密 建具型適用範囲 間口 1m~4m 高さ 0.4m~1m



(デゥカリオン)スイング式防水扉（SL）適用範囲表
水密種類 適用範囲 間口サイズ 高さ
四方水密 標準適用範囲 間口 1m~4m 高さ 1.8m~3m
三方水密 標準適用範囲 間口 1m~5m 高さ 0.4m~2m



主要部材（SW・SL共通）
骨材 SS400　錆止塗装
化粧 SUS304　HL
ユニット SS400　電気メッキ

※防水扉設計条件により、防水扉寸法および仕様・躯体欠込などを変更する場合あり。
※止水性能　漏水量　0～0.001m³/h・m²以下（防水扉単位面接あたり）
※見積希望の場合は、設計水深を要確認。
