ゲート駆動装置 Semflex-WD/Semflex-LR/Semflex-SP|水害防備資材|西部電機株式会社

ワイヤーロープウインチ式ゲート駆動装置
ワイヤーロープウインチ式ゲート駆動装置
ギヤラック式ゲート駆動装置Semflex-LR
ギヤラック式ゲート駆動装置Semflex-LR
ピンラック式ゲート駆動装置Semflex-SP
ピンラック式ゲート駆動装置Semflex-SP

概要

昨今のゲリラ豪雨などの自然災害への対策を備えておくことは重要である。また、操作オペレーターの高齢化や、増水する河川付近での操作など、災害時の手動式ゲート駆動装置の操作は危険が伴う。
西部電機の電動ゲート駆動装置は、災害時に危険区域から離れた安全な場所から遠隔操作でゲートの開閉を行い、水位・流量の調整を行うことができる。
さらに、この電動ゲート駆動装置の動力源として、ソーラーパネルと蓄電池を搭載した独立電源モジュール(SBS+S)を設置することで、電源確保が困難な場所においても電動操作が可能となる。



仕様

●Semflex-WDシリーズ
ワイヤーロープウインチ式ゲート駆動装置

semflex -WD5 -WD10 -WD20 -WD30
開閉能力 5kN 10kN 20kN 30kN
質量(参考) 100㎏ 165㎏ 290㎏ 340㎏
定格出力/定格電圧 400W/AC200V 750W/AC200V
最大運転速度(参考) 0.94m/min 0.45m/min 0.48m/min 0.31m/min

●Semflex-LRシリーズ
ギヤラック式ゲート駆動装置

semflex -LR10S -LR20S -LR30S -LR10W -LR20W -LR30W
開閉能力 10kN 20kN 30kN 10kN 20kN 30kN
質量(参考) 75㎏ 110㎏ 125㎏ 100㎏ 155㎏ 180㎏
定格出力/定格電圧 400W/AC200V 750W/AC200V 400W/AC200V 750W/AC200V
最大運転速度(参考) 0.40m/min 0.45m/min 0.29m/min 0.40m/min 0.45m/min 0.29m/min

●Semflex-SPシリーズ
ピンラック式ゲート駆動装置

semflex -SP6S -SP10S -SP6W -SP10W
開閉能力 6kN 10kN 6kN 10kN
質量(参考) 40㎏ 70㎏ 50㎏ 100㎏
定格出力/定格電圧 750W/AC200V
最大運転速度(参考) 0.91m/min 0.43m/min 0.91m/min 0.43m/min




特長

  1. 電動化による簡単な操作
    ・水路堰の電動化により操作労力を低減。
    ・既設流用で簡単電動化。
    ※西部電機製手動操作開閉機に電動駆動部の後付け可能。
    ・電動駆動部はIP68対応で、水没可能。
  2. 小型・軽量・コンパクト
    ・従来品(西部ゲート駆動装置)より小型化を実現。
    (同社従来品比較 約70%減など)
    ・安価なコストで更新可能。
  3. センサーで楽々自動運転
    ・水位センサーにより自動で開閉運転が可能。
    ・自動化により大雨時作業の安全性が向上。
  4. オプション対応
    ・商用電源のほか、独立電源モジュールによる運用も可能。

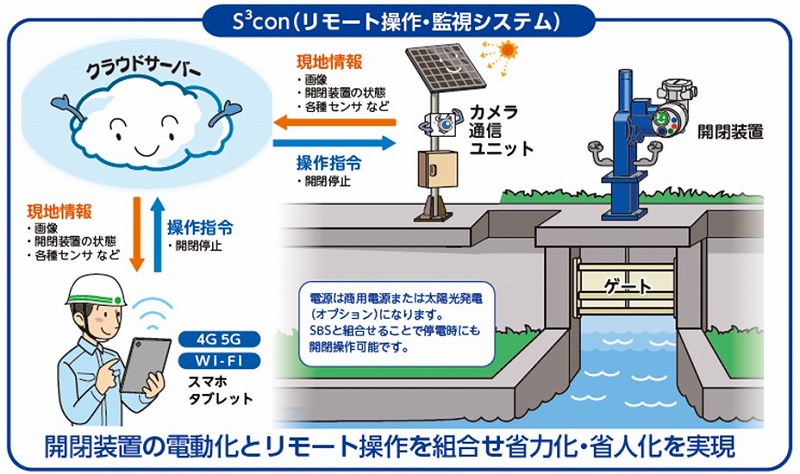

概略構成
