ガルバロック®シリーズ／レリコン®｜配線結束・保護材｜ヘラマンタイトン株式会社

ガルバロック®シリーズ　NETIS登録番号：KK-170053-VE

インシュロックタイ（結束バンド）「ガルバロック」

レジン注入式ケーブル接続部保護絶縁キット「レリコン」

ガルバロック®シリーズ

「ガルバロック」は、優れた耐候性・耐塩害性・機械的強度を併せ持ち、トンネル内配線、ソーラーパネルの架台や亜鉛めっき鋼板周辺での配線施工に最適なインシュロックタイ（結束バンド）である。
一般的な結束バンドは塩害など化学物質がプラスチックに浸透する影響により、比較的短い期間で劣化・破断する恐れがあったが、「ガルバロック」は厳しい環境下でも長期間に渡って強い結束力を維持できる。

暴露20年相当の耐候促進試験※経過後も結束強度を保持。
また、耐塩害性能は実環境に最も近い複合サイクル試験で実証済み。
※：耐候促進試験の結果は実測値で、一定条件下での参考データであり、実使用での耐久性（耐用年数）とは異なる。

用途

・海沿いや塩害地域での配線施工
・融雪剤・凍結防止剤が散布される降雪地域での配線施工
・トンネル内の各種ケーブルの結束固定
・落下防止ネット、鳥害防止ネットの固定
・ソーラーパネル架台や亜鉛めっき鋼板周辺での配線施工

ガルバロック・エッジクリップ

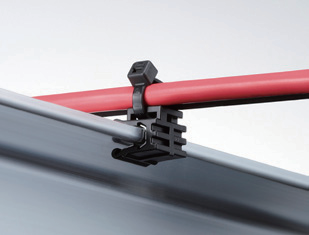

ガルバロックを用いて配線固定するタイプ

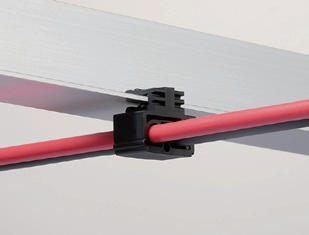

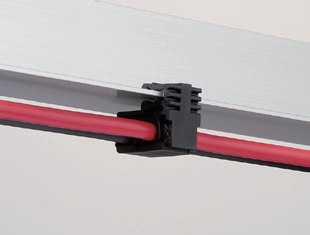

ケーブルを挟むだけで配線固定できる１ピースタイプ

レリコン®

「レリコン」は、ケーブル接続部の保護や絶縁を簡単に行うことができる、防水・防塵性に優れたレジン注入式の保護絶縁キットである。

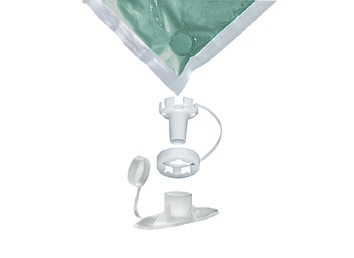

充填ノズルを使用して、混合済みレジンを容易かつ確実に注入することができる。

JCAA（一般社団法人日本電力ケーブル接続技術協会）「600V架橋ポリエチレン絶縁電力ケーブル用接続部性能基準　JCAAK1101-2013」に準拠。

特長

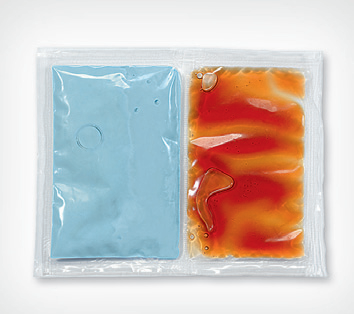

注入前のレジンは２色に分かれており、薄青色のレジンがオレンジ色の硬化剤と混ざることで緑色に変化する。
　　目視でしっかりと混ぜ合わさったことが確認できるため、混合不足による硬化不良を防止できる。

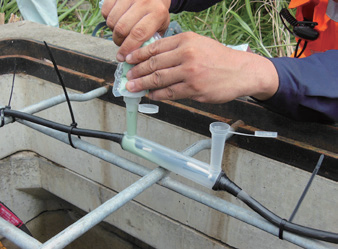

漏斗などを使用せず、レジン袋に充填ノズルを取り付け、注入口から混合済みのレジンを直接流し込むことができるため、充填作業時にレジンをこぼす心配がない。

用途

・屋内外、地中埋設や冠水環境での低圧ケーブル接続部の保護と絶縁に
・マンホール、ハンドホールやトラフ内など

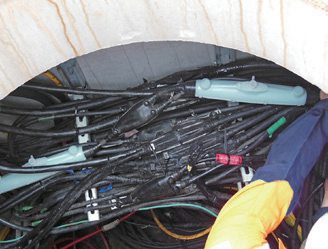

採用例
（中日本ハイウェイ・エンジニアリング東京㈱）

製品ラインアップ

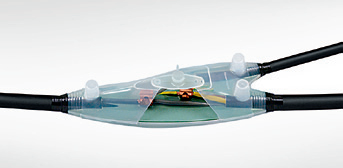

直線接続タイプ

Y分岐接続タイプ

「ガルバロック®シリーズ／レリコン®｜配線結束・保護材｜ヘラマンタイトン株式会社」の資料請求はこちらから

ヘラマンタイトン株式会社メーカーの製品一覧 >

住所〒 151-0073 東京都渋谷区笹塚1-48-3 住友不動産笹塚太陽ビル6F TEL 03-5790-3128 FAX 03-5790-3116
HP https://www.hellermanntyton.co.jp/

積算資料（単価情報）

掲載価格の条件 >

品名	規格	単位	公表価格(税別)
ガルバロック	GL100 結束径φ1.0～22mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	1,910円
ガルバロック	GL150 結束径φ1.5～36mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	2,670円
ガルバロック	GL200 結束径φ1.5～50mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	3,480円
ガルバロック	GL250 結束径φ1.5～65mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	4,160円
ガルバロック	GL300 結束径φ7.0～80mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	5,880円
ガルバロック	GL380 結束径φ7.0～105mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	8,000円
ガルバロック	GL460 結束径φ15.0～130mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：25本/袋	袋	6,480円
ガルバロック	GL600 結束径φ15.0～175mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：25本/袋	袋	8,360円
ガルバロック・エッジクリップ	GLEC5-S 使用ガルバロックGL100～GL300 適用パネル厚1.0～3.0mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100個/袋	袋	9,840円
ガルバロック・エッジクリップ	GLEC1640-S 使用ガルバロックGL100～GL380 適用パネル厚1.6～4.0mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100個/袋	袋	11,040円
ガルバロック・エッジクリップ	GLEC1-2J-7 配線固定方向：平行適用パネル厚1.0～3.0mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100個/袋	袋	15,200円
ガルバロック・エッジクリップ	GLEC1-2VJ-7 配線固定方向：交差適用パネル厚1.0～3.0mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100個/袋	袋	15,200円
ガルバロック・プッシュマウント	GLPM7 使用ガルバロックGL100～GL380 取付板厚1.0～2.6mm 取付穴径φ6.0～7.5mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100個/袋	袋	2,100円
ガルバロック・プッシュマウントタイ	GLRT50RSF 結束径φ1.5～48.0mm 取付パネル厚1.0～2.6mm 取付穴径φ6.0～7.5mm 耐塩害性・耐候性ソーラーパネル配線施工用荷姿：100本/袋	袋	4,840円
