スルードレーン（小段集水桝のオーバーフローを低減し法面の洗掘を防止）｜ケイコン株式会社

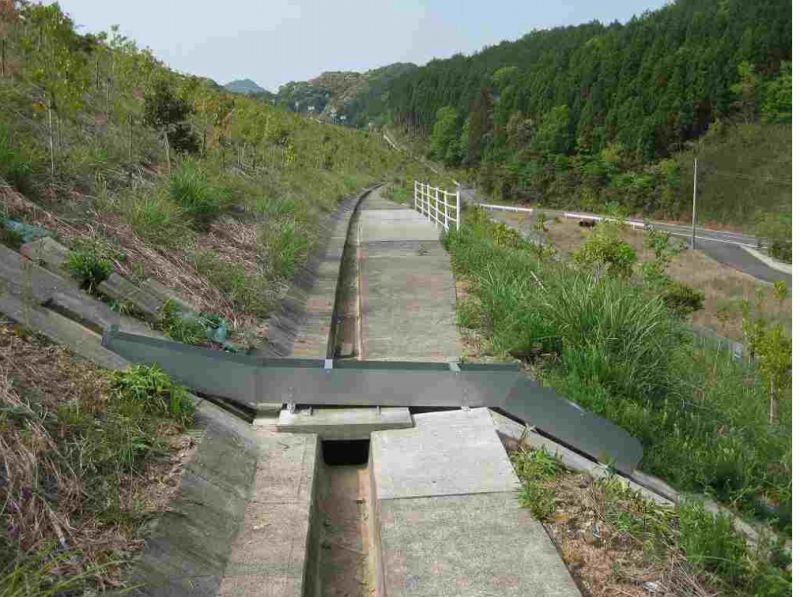

スルードレーンの写真

「スルードレーン」は、法面の縦排水溝の水を小段集水桝の中を通さずに桝の上を通過させることにより、一時的に大量の雨が法面に降った場合でも、従来の止水壁のある集水桝（Dc-W）に比べ、集水桝から水があふれ出すことが少なくなり、法面の洗掘を防止できるものである。

カテゴリ：排水用導水管
NETIS登録番号：KK-180011-A

類似技術に対する優位性

新規性 スルードレーンは、法面の縦排水溝の水を小段桝の中を通さずに桝の上を通過させることにより、一時的に大量の雨が法面に降った場合でも、桝から水があふれ出すことが少なくなり、法面の洗掘が防止できる。
品質性 集水ますを通過させるバイパス水路はZAM鋼板製で品質性は高い。
経済性 材料費・施工費とも安価で従来工法より経済性に優れる。縦排水溝を小段桝の上を通すことにより、小段排水溝の流入量を増やすことができる。
省人化・省力化 3分割されたZAM鋼板製のバイパス水路を縦排水溝に取り付けるだけの簡単施工のため、省人化・省力化が図れる。
施工性・工期短縮 従来技術の場合、既設の桝の上に止水壁をコンクリートで打設する。それに対してスールードレインは、桝蓋の上にZAM鋼製のバイパス水路を設けるだけのため、工期が半分で済む。
耐久性・長寿命 バイパス水路はZAM鋼板製で耐久性に優れ、長寿命化が図れる。
維持管理 バイパス水路に枯れ葉が堆積して水路を閉塞することがなく、バイパス水路と小段集水桝の間に空間があって小段集水桝の維持管理も阻害しない。
景観・美観性 バイパス水路は高さ300mm程度で法面景観を阻害することが少ない。
環境性 小段集水桝からの溢水による法面災害を防止でき植生を含む環境が維持できる。
CO2削減量 小段集水桝からの溢水による法面災害が防止され、災害復旧にかかるCO2が削減できる。
施工の安全性 バイパス水路は3分割されたZAM鋼板製の軽量な雨どいであり、人力で資材搬入・取付が可能で施工の安全性か確保されている。
特許、審査証明など 特許第5950886号：自動車道路側部の小段付き法面に設置の縦方向排水溝のバイパス排水溝からなる改良した法面排水機構
施工実績 NEXCOを中心に35件
適用範囲 積雪地における経過観察により、北陸・東北・北海道など積雪寒冷地でも設置可能。
