SumiROBO（自動式墨出しシステム）｜日立チャネルソリューションズ株式会社

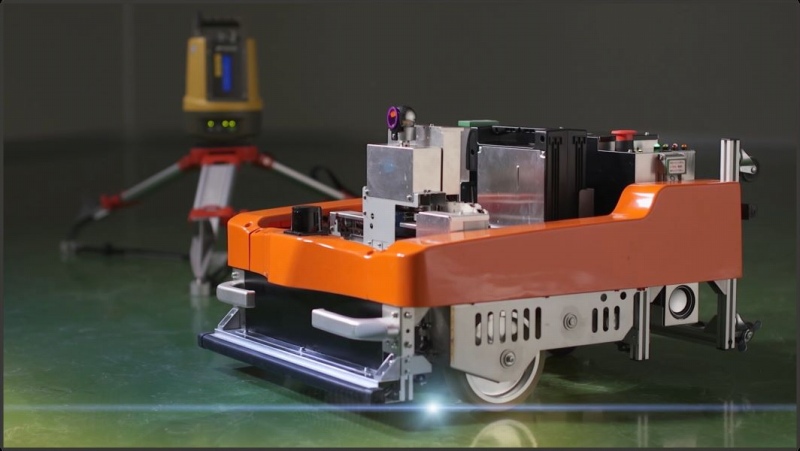

「SumiROBO」は、CADデータを基にロボットが測量機との通信により墨出し位置に移動、直線や文字情報を自動で描く技術であり、従来技術は人による作業であった。本技術の活用により建築設備工事の効率向上につながり、工程全体の生産性向上を期待することができる。

カテゴリ：建築
NETIS登録番号：CB-220027-A

類似技術に対する優位性

新規性	人が図面を見てメジャーを用いて位置を確認しながら行っていた墨出し作業を、CADデータを基に測量機と連携しロボットで高精度に自動で行えるようにした。
品質性	現状の人による作業と比較し、勘違いや計測ミスによるヒューマンエラーを無くすことができ、作業の手戻りも削減することができる。
省人化・省力化	墨出し役務をロボットに代替でき、大幅な省人化・省力化に大きく寄与できる点が本技術の最大のポイントである。
施工性・工期短縮	夜間・休日・休憩時間に作業させることで、工期短縮を図ることができる。
景観・美観性	デジタルデータをそのまま印字するため、人手による墨出しと比べ、綺麗かつ分かりやすく情報を記すことが可能である。
環境性	バッテリーを使用しており、CO2を排出しない。
CO2削減量	バッテリーを使用しており、CO2を排出しない。
施工の安全性	安全機能として、障害物回避、落下防止、衝突時緊急停止、緊急停止ボタンを実装している。
施工実績	多数あり。
適用範囲	主に設備施工に関わる床面への墨出しに適用できる。
