避雷関連機器

公表価格の調査

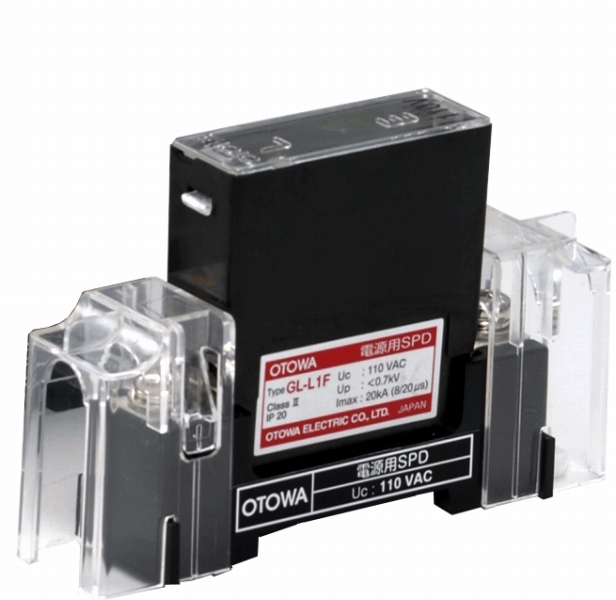

『低圧電源用SPD』

低圧電源用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

LD-C22EFS:直撃雷用SPD。コンパクトサイズで大きな保護能力。インパルス電流25kA。 GL-L2F:誘導雷用SPD。LGLシリーズ。ギャップレスタイプにより応答速度は3nsec以下。

規格 単位 公表価格(税別)
GL-L2F クラスⅡ AC200V用 Imax20kA 7,600円

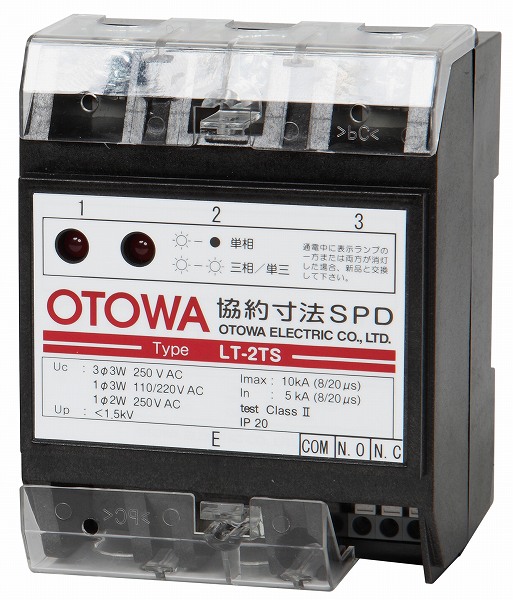

『協約寸法SPD』

協約寸法SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

[主な特長]1)盤内取り付け容易、JIS協約形配線用遮断器寸法(3極用)に準拠、分岐MCCB用の銅帯が利用可能。2)劣化時も安心、自動切り離し装置内蔵、SPD機能表示付き、劣化接点出力対応タイ...

規格 単位 公表価格(税別)
LT-2T クラスⅡ 単相100/200Vまたは三相200V共用 Imax10kA 21,800円

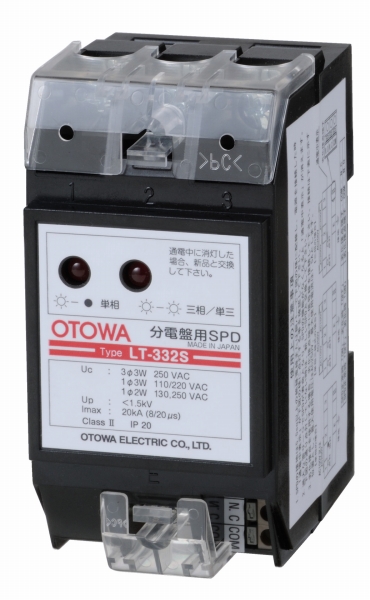

『分電盤用SPD』

分電盤用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

1.盤内取り付け容易 ・JIS協約形配線用遮断器 2極寸法の幅 50mm 2.劣化時も安心 ・自動切り離し装置内蔵 ・SPD機能表示付き ・劣化接点出力対応 3.応答性に優れ、無続流 4.感電...

規格 単位 公表価格(税別)
LT-334 クラスⅡ 三相3線 AC510V Imax20kA 31,400円

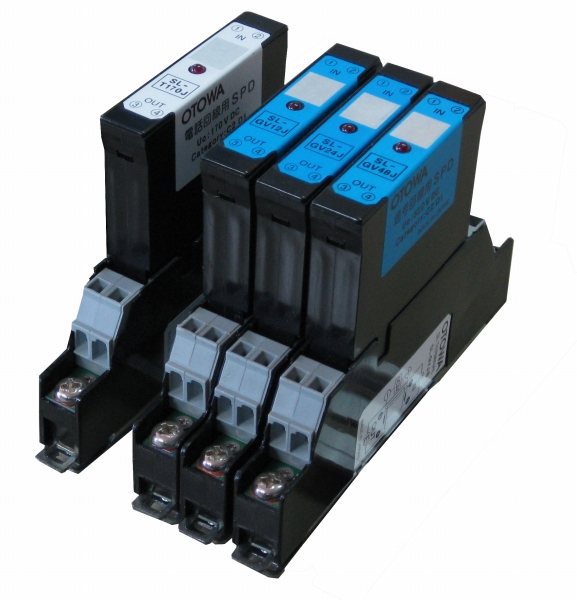

『信号回線用SPD』

信号回線用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

1.回線数が多い信号回線、電話回線の保護に最適 2.DINレール対応 3.プラグインタイプ(点検、交換容易) 4.SPD機能表示付き(別売品 SL-103使用時) 5.RoHS規制物質対応

規格 単位 公表価格(税別)
SL-GVJ カテゴリ:C2(10kA),D1(5kA)DC3,5,12,24,48V 15,800円

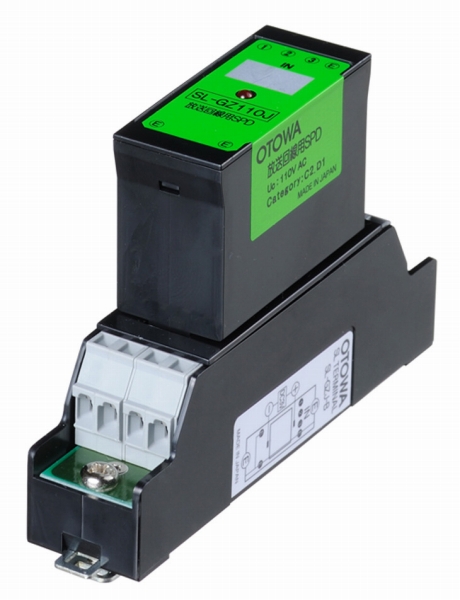

『放送回線用SPD』

放送回線用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

1.スピーカー回路に対応 2.DINレール対応 3.プラグインタイプ(点検、交換容易) 4.SPD機能表示付き(別売品 SL-103使用時) 5.RoHS規制物質対応

規格 単位 公表価格(税別)
SL-GZ110J カテゴリ:C2(10kA),D1(1kA) 17,900円

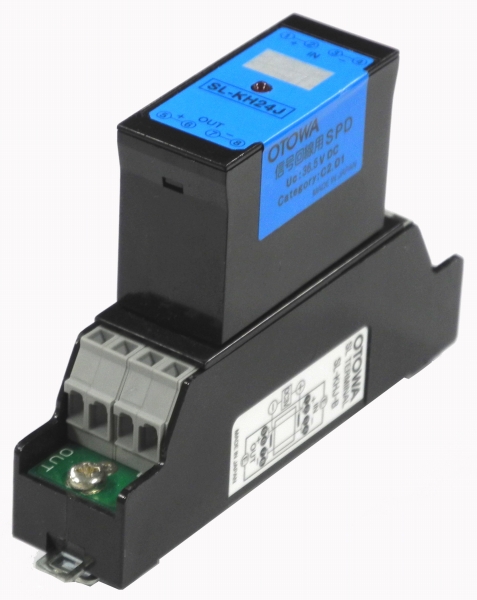

『火災報知器用SPD』

火災報知器用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

1.最大負荷電流1000mA 2.DINレール対応 3.プラグインタイプ(点検、交換容易) 4.SPD機能表示付き(別売品 SL-103使用時) 5.RoHS規制物質対応

規格 単位 公表価格(税別)
SL-KH24J カテゴリ:C2(10kA),D1(5kA) 17,900円

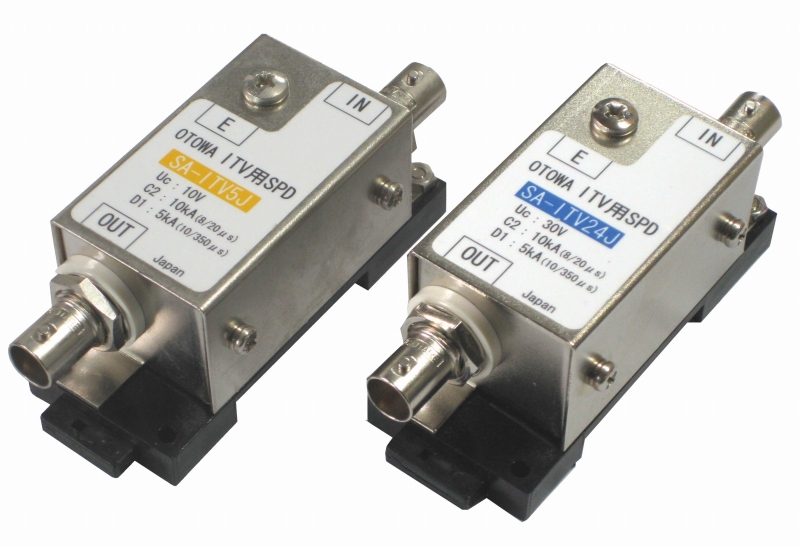

『ハイビジョンITVカメラ用SPD』

ハイビジョンITVカメラ用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

1.ITV・監視カメラを雷サージから保護 2.DINレール取り付け、ネジ取り付けの2通りの取付方法 3.SA-ITV24Jは同軸ケーブルに直流が重畳されて いる伝送回路に対応 4.RoHS規制...

規格 単位 公表価格(税別)
CS-BNCJJ75-T230HD2 カテゴリ:C2(20kA),D1(2.5kA) 24,200円
CS-BNCJJ75-T90HD2 カテゴリ:C2(20kA),D1(2.5kA) 25,200円

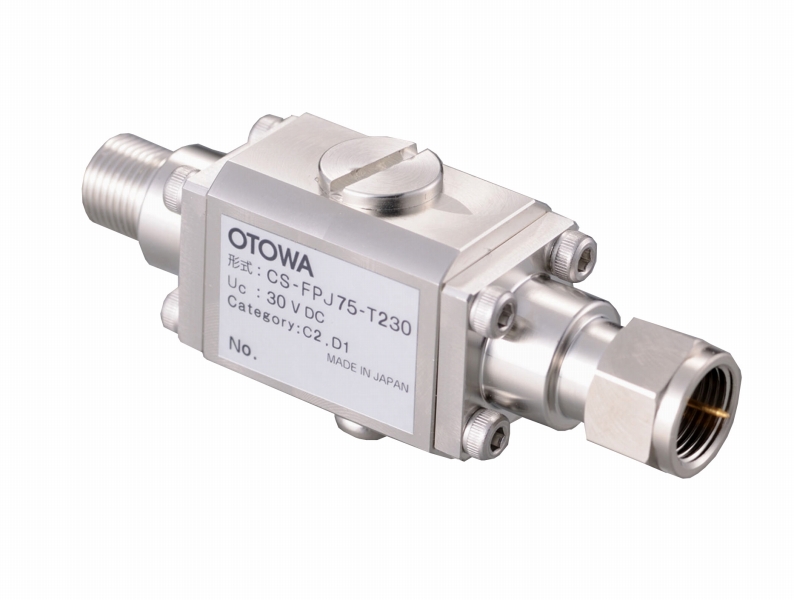

『4K・8KTV同軸ケーブル用SPD』

4K・8KTV同軸ケーブル用SPDの詳細

音羽電機工業株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.230

規格 単位 公表価格(税別)
CS-FPJ75-T230HD カテゴリ:C2(15kA),D1(2.5kA) F型コネクタ 36,600円

『電源用SPD』

電源用SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

「Smart SPD」シリーズは、一般的なSPDとしての性能に加えて、①保...

規格 単位 公表価格(税別)
MKY23-05 クラスⅡ AC100/200V用 24,300円
MZS-200AV クラスⅠ・Ⅱ AC100/200V用 35,520円

> 製品の詳細を見る

『電源用SmartSPD』

電源用SmartSPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

「Smart SPD」シリーズは、一般的なSPDとしての性能に加えて、①保...

規格 単位 公表価格(税別)
SMBP-MZSR200JK2 クラスⅡ AC100/200,400V用 36,750円

> 製品の詳細を見る

『通信用SPD』

通信用SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

通信線より入る雷サージから機器を保護するSPD。JISカテゴリーC2・D1...

規格 単位 公表価格(税別)
ZP-H3 カテゴリ:C2(10kA),D1(5kA) DC6,12,24,48V 9,520円

> 製品の詳細を見る

『通信用SmartSPD』

通信用SmartSPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

通信線より入る雷サージから機器を保護するSPD。JISカテゴリーC2・D1...

規格 単位 公表価格(税別)
SMH-CLP-H3 カテゴリ:C2(10kA),D1(2.5kA) DC6,12,24,48V 19,550円

> 製品の詳細を見る

『放流形LAN用SPD』

放流形LAN用SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

雷サージを接地に逃がすタイプで、データセンター等の大型施設やネットワークカ...

規格 単位 公表価格(税別)
LAN-CAT5e-P+Ⅱ(R) カテゴリ:C2(5kA),D1(2.5kA) 13,650円

> 製品の詳細を見る

『絶縁形LAN用SPD』

絶縁形LAN用SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

1次側と2次側を電気的に絶縁して接地を不要にしたタイプで、ハブとパソコンな...

規格 単位 公表価格(税別)
LAN-1000IS-2 1000BASE-T対応 インパルス耐電圧15kA以上 14,050円

> 製品の詳細を見る

『同軸用SPD』

同軸用SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

監視カメラや無線機、アンテナ、放送設備、通信・計測機器など、高周波帯域を使...

規格 単位 公表価格(税別)
CX-E-60 カテゴリ:C2(10kA),D1(2kA) BNC形コネクタ 20,530円
N-JP-1S カテゴリ:C2(5kA),D1(2.5kA) N形コネクタ 17,560円

> 製品の詳細を見る

『サンダーブロッカープロ』

サンダーブロッカープロの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

規格 単位 公表価格(税別)
TBP-2PE JIS対応電源コンセント用 22,800円
TBP-LAN JIS対応LAN用 26,400円
TBP-TV JIS対応テレビ用 41,300円

> 製品の詳細を見る

『分離器内蔵SPD』

分離器内蔵SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

規格 単位 公表価格(税別)
AFD-T222SA クラスⅡ 単2線100/200V DC110V用 55,200円
AFD-T223SA クラスⅡ 単3線100/200V 三相3線200V用 67,200円
AFD-T224SA クラスⅡ 三相3線400V用 74,400円

> 製品の詳細を見る

『ELCB用接地端子付電源用SPD』

ELCB用接地端子付電源用SPDの詳細

掲載誌:積算資料公表価格版2025年4月号 p.230

規格 単位 公表価格(税別)
AFD-T223EA クラスⅡ 単3線 三相3線200V用 79,200円

> 製品の詳細を見る

『ノイズカットトランス』

ノイズカットトランスの詳細

掲載誌:積算資料公表価格版2025年4月号 p.231

「ノイズカットトランス」は、(株)電研精機研究所が開発した障害波遮断変圧器...

規格 単位 公表価格(税別)
NCT-P 1kVA 防雷+耐雷 小型・メンテナンスフリー インパルス耐電圧30kV 絶縁耐電圧AC10kV 177,000円
NCT-P 500VA 防雷+耐雷 小型・メンテナンスフリー インパルス耐電圧30kV 絶縁耐電圧AC10kV 150,000円

> 製品の詳細を見る

『サージプロシリーズ』

サージプロシリーズの詳細

掲載誌:積算資料公表価格版2025年4月号 p.231

新JISで規定する電気設備の雷対策用(直撃雷を含む)低圧用避雷器。

規格 単位 公表価格(税別)
BL-HMG-BS-R-50/275(3+1) クラスⅠ・直撃雷 limp12.5kA 68,000円
HG-B2S クラスⅠ・直撃雷 Iimp50kA GDT 29,000円
HM-BS-R-25(1+0) クラスⅠ・直撃雷 Iimp25kA AC150/275/440V用 MOV 26,800円
HM-C-R-300(3+0) クラスⅡ・誘導雷 Imax50kA 三相3線用 19,800円
HMG-C-R-150(1+1) クラスⅡ・誘導雷 Imax50kA 単相2線用 15,700円
HMG-C-R-300(2+1)-EM クラスⅡ・誘導雷 Imax50kA 単相3線用 21,700円
JB-275 クラスⅡ・誘導雷 Imax20kA 分離器内蔵 39,000円
PV-HM-BS-R-1500(3+0) クラスⅠ・直撃雷 limp5kA DC1500V 29,000円
PV-HM-C-R-1500(3+0) クラスⅡ・誘導雷 Imax30kA DC1500V 21,400円

> 製品の詳細を見る

『雷サージカウンター』

雷サージカウンターの詳細

森長電子株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.231

電流センサー方式により雷サージを確実に検知できる。また、雷サージ電流の検出感度を8段階から選択設定可能で、カウント時はサージ検出したことを接点出力する。

規格 単位 公表価格(税別)
MLC-02 AC100~200V 電流センス検知方式 70,000円

『自動復帰ブレーカ』

自動復帰ブレーカの詳細

森長電子株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.231

規格 単位 公表価格(税別)
ACB-PL1-10E AC100V 10A 漏電ブレーカ 72,000円

『自動電源耐雷装置』

自動電源耐雷装置の詳細

森長電子株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.231

規格 単位 公表価格(税別)
ALPS-ACB-E30 AC100V 30A 漏電ブレーカ 自動復帰ブレーカ 避雷器 318,000円

『接地SPD盤』

接地SPD盤の詳細

森長電子株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.231

規格 単位 公表価格(税別)
接地極用 樹脂キャビネット仕様 320,000円

『非常電源切替盤』

非常電源切替盤の詳細

森長電子株式会社

カテゴリ:避雷関連機器
掲載誌:積算資料公表価格版2025年4月号 p.231

規格 単位 公表価格(税別)
自動復帰ブレーカ 避雷器 電源切替器 AC100V 30A ステンレスボックス仕様 420,000円
検索結果一覧 【25件中 1-25件を表示】
1
■積算資料関連頁 2025年4月号755頁

避雷関連機器とは

<資材の概要>
1.避雷針
受雷部、避雷導線、接地極からなる避雷用の設備。建築基準法では20mを超える建築物について設置することになっている。突針、支持管、支持管取付金物、支持管取付台、導線取付金物、接続端子、端子函などから構成される。
2.接地棒
避雷針で受けた雷による異常電圧・電流を速やかに大地へ放流するための接地極の一種。銅被覆鋼棒を地中に打ち込んで使用する。単独工法用(リード線付)と連結工法用(アース棒の直列連結が可能でリード端子を別途接続)がある。
3.避雷関連機器
雷の影響によって発生する異常電圧・異常電流(雷サージ)から各種電気機器や通信線を保護するための製品群。主に避雷器(アレスタ、SPD、LA)を指す。高圧用、低圧電源用、通信・信号用、同軸用、接地用など多くの種類があり、用途に応じた適切な選定が必要である。避雷針のみでは誘導雷からの機器被害を防ぐことはできないため、これらの機器が有効となる。
