• 建設資材を探す
  • 電子カタログを探す

特殊コンクリート・特殊モルタル|超耐久性低炭素型コンクリート ハレーサルト|ハレーサルト工業会

特殊コンクリート・特殊モルタル|超耐久性低炭素型コンクリート ハレーサルト|ハレーサルト工業会


ハレーサルト ハレーサルト




概 要

「ハレーサルト」は、高炉スラグ細骨材を有効利用した緻密コンクリートである。
高炉スラグ細骨材は高炉で鉄鉱石を溶融・還元する際に発生するスラグで、急冷処理した高炉水砕スラグを軽破砕し、粒度・粒径を摩砕加工によって整え、必要に応じて固結防止剤が添加されたもの。



NETIS登録技術

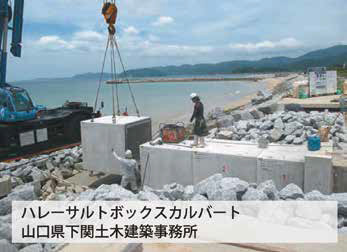

・CG-110006-VE(ボックスカルバート)
・CG-130006-VE(張り出し歩道)
・CG-160019-A(剛性防護柵)
・CG-210006-A(プレキャスト床版)
・CG-200018-A(BFSコンクリートを使用した高耐久性プレキャストL型擁壁)



特 長

1.耐塩害性
ハレーサルトは高炉スラグ細骨材を用いた水結合材比の小さいコンクリートであるため、高い塩害抵抗性を発揮し、塩化物イオンの見かけの拡散係数は普通コンクリートの1/6以下、設計耐用期間が5倍以上である。

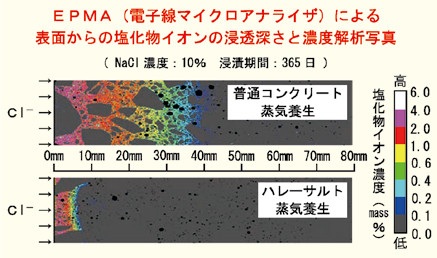

耐塩害性 耐塩害性


2.耐凍結性
緻密な内部構造をしたハレーサルトは凍害の原因である水分が内部に浸透しないため、AE剤を使用しない従来のプレキャストコンクリートに比べて5倍以上の耐凍害性を有する。

3.耐硫酸性
ハレーサルトの耐硫酸性は硫酸水溶液浸せき試験より求められる中性化速度係数で表され、その特性値は3.0mm/(year・%)を標準としている。

4.複合劣化
塩分濃度10%水溶液による凍結融解試験を実施したところ、ハレーサルトは100サイクル経過後も外観に変化がなく、凍害と塩害による複合劣化環境でも健全な状態を維持している。

複合劣化 複合劣化

5.低炭素
材料の約50%が高炉スラグであるため、一般的なコンクリートに比べて原材料に由来するCO2の排出量を35%削減している。

6.資源循環
セメントの一部を高炉スラグ微粉末に、細骨材の100%を高炉スラグ細骨材に置き換え、高炉スラグを質量比率で約50%使用することで、資材の有効利用による資源循環が図れる。



会 員

正会員
共和コンクリート工業(株)、(株)技研、ジオスター(株)、鶴見コンクリート(株)、(株)丸治コンクリート工業所、日本コンクリート(株)、ケイコン(株)、山陽ブロック工業(株)、キョウトク高宮(株)、美建工業(株)、(株)総合開発、(株)ヤマウ、(株)九コン、不二コンクリート工業(株)、ランデス(株)

賛助会員
日本製鉄(株)、JFEスチール(株)、花王(株)、ポゾリスソリューションズ(株)、住友大阪セメント(株)、日本シーカ(株)、GCPケミカルズ(株)、竹本油脂(株)、デンカ(株)、太平洋マテリアル(株)、(株)フローリック、(株)宝機材、東京鉄鋼土木(株)、ヒロセ補強土(株)、JFE商事テールワン(株)

特別会員
(株)シー・アンド・アールコンサルタント





「特殊コンクリート・特殊モルタル|超耐久性低炭素型コンクリート ハレーサルト|ハレーサルト工業会」の資料請求はこちらから

ハレーサルト工業会 メーカーの製品一覧 >

住所 〒 731-0102 広島県広島市安佐南区川内5-16-12 TEL 082-830-5571 FAX 082-830-5575
HP https://www.haresult.jp/

「特殊コンクリート・特殊モルタル|超耐久性低炭素型コンクリート ハレーサルト|ハレーサルト工業会」

「セメント・生コン・骨材・砕石」 同じカテゴリの電子カタログ

資料請求カートへ追加
