NETIS登録番号:(旧)KT-990077-V

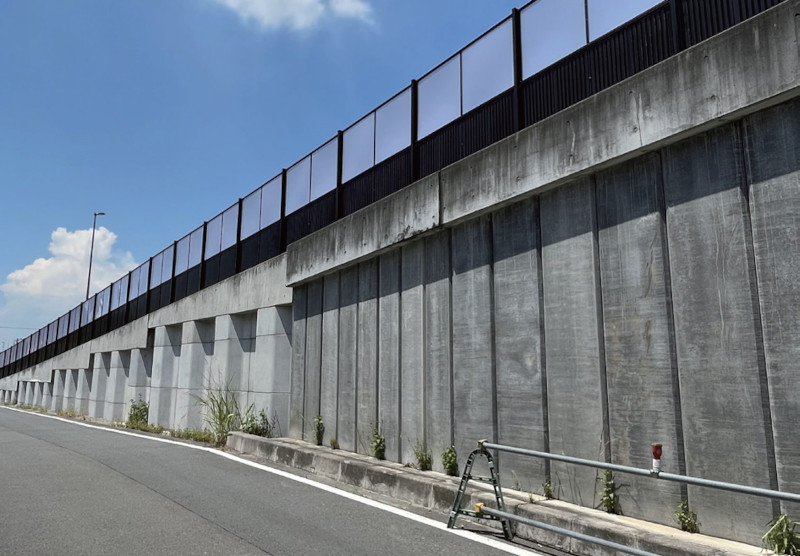

  • 道路擁壁

    道路擁壁

  • 地下式調整池

    地下式調整池





概 要

PC‐壁体は、正方形断面のコンクリートパイルを連続して地中に沈設することで、道路擁壁や河川護岸などを最小の用地幅・短工期で経済的に築造する工法である。先端根固めすることで、基礎杭と土留めの機能を兼用することができるため、簡易に橋台が築造でき、また頭部に梁を設置して内部を掘削し底版コンクリートを打設すれば、仮設不要でボックスや地下調整池を経済的に構築できるなど、特に都市部においてはその機能が発揮される。



特 長

PC‐壁体は、土留め構造物として
・土地の有効利用が図れる(部材幅で擁壁構築)
・工期の短縮が図れる
・9m程度までの自立式壁体構造物に対応できる
・道路・鉄道などの振動を抑制できる
・護岸・橋梁基礎など、2つの機能を兼用できる



用 途

・道路擁壁    ・河川護岸
・橋台下部工   ・調整池(オープン・地下式)
・造成地擁壁   ・土砂崩れ・地滑り防止の擁壁
その他、さまざまな用途に使用することができる。

製品は、部材幅500mm・600mm・700mm・800mm・900mmの5種類にそれぞれ有効プレストレス量によりA種、B種、C種があり、設計に応じた最も経済的な部材を選定する。

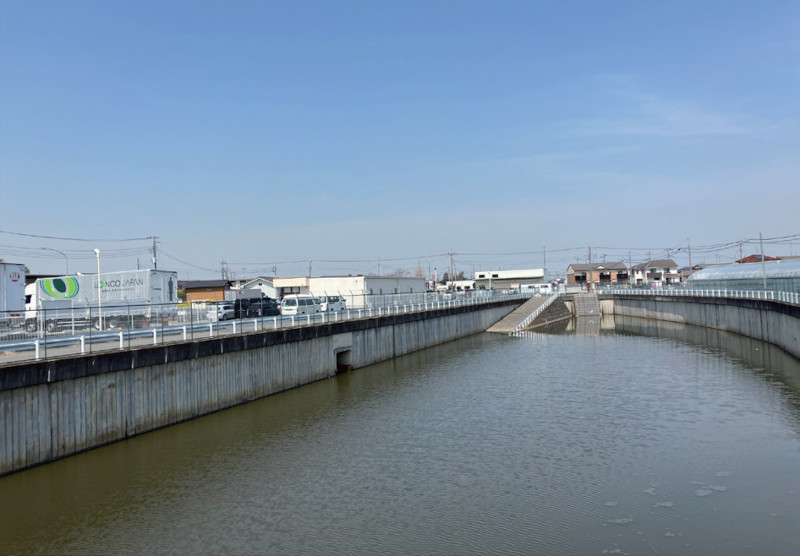

  • 河川護岸・橋台下部工

    河川護岸・橋台下部工

  • スノーシェッド側壁

    スノーシェッド側壁








電子カタログPDF

PC-壁体 の資料請求はこちらから

資料請求カートに追加

PC−壁体工業会
TEL : 03-3452-1052     FAX : 03-3452-1123
https://www.hekitai.kouji.biz/
