コブラ工法

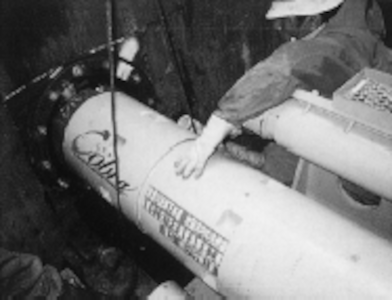

発進状況

コブラ工法は、チップインサート型カッタービットの採用・クラス最大級のカッターモーターの搭載により、普通土から玉石・転石地盤さらには硬質な岩盤までと、あらゆる土質に対応し、また、「ジョイント管」の採用により、特に難地盤に於いての施工精度・効率の向上を実現し、コンパクトな掘進機・付帯設備の設計により、小立坑からの発進をも可能にした、泥水式小口径推進工法である。


• 土質の適応範囲が広い
  高トルク性能の先導体により、普通土から砂礫・玉石地盤や硬岩まで幅広い施工が可能である。
• 立坑の小型化を実現
  専用ジャッキの開発により、φ２０００mmまたはφ２５００mm円形立坑からの発進を可能とした。
• 回収の利便性アップ
  ４分割できる掘進機は、既設人孔からの回収を可能とした。
• 難地盤での高精度施工
  推進管内のジョイント管が、ローリング防止及び予想外の地盤による掘進機引抜に対応し、高精度な施工が行える。
• コンパクトな設計
  分割可能な掘進機、車上搭載可能な泥水処理装置などあらゆる機材が小型な省スペース設計となっている。
• 土質に合わせた滑材の注入
  一液性滑材だけでなく、二液性滑材の注入が可能な設計になっており、推進管の精度維持・安定を図れる。
• 工期が短く経済的
  先導体駆動式なので動力効率がよく、特殊ビットによるスピーディーな掘進と作業工程が容易な事により経済的である。
• 鋼管及び他種管材の施工が可能
  基本的にヒューム管を推進管種とするが、掘進機外径が適合する管種であれば、施工が可能である。

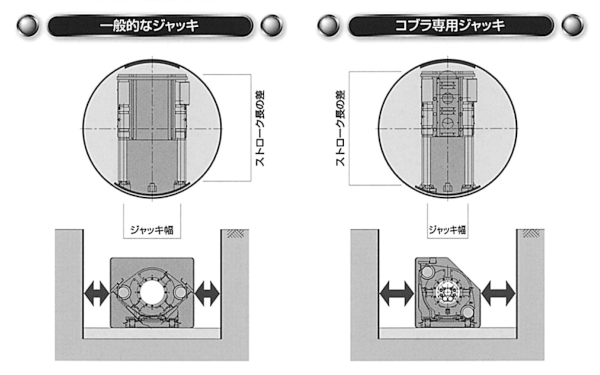

小立杭発進を可能にした専用ジャッキ

施工例１）
　施工場所：秋田県秋田市　管種・管径：HPφ２５０　土質区分：玉石～泥岩　最大礫径：４５０mm
　スパン数：５スパン　推進延長：４４１．４２m　最長スパン長：１３５．８５m
施工例２）
　施工場所：千葉県習志野市　管種・管径：HPφ６００　土質区分：腐植土
　推進延長：１８７．９m　スパン数：２スパン　最長スパン長：１６９．５５m
施工例３）
　施工場所：岡山県笠岡市　管種・管径：HPφ３００　土質区分：巨礫・転石　最大礫径：８００mm
　スパン数：２スパン 推進延長：１２７．７m　最長スパン長：９０．３m
施工例４）
　施工場所：宮城県石巻市　管種・管径：HPφ６００　土質区分：硬岩土
　圧縮強度：１４０N/㎟　最長スパン長：９０．２m
施工例５）
　施工場所：福岡県前原市　管種・管径：HPφ２５０　土質区分：砂質土
　推進延長：１８１．８m　スパン数：２スパン　最長スパン長：９１．５５m
