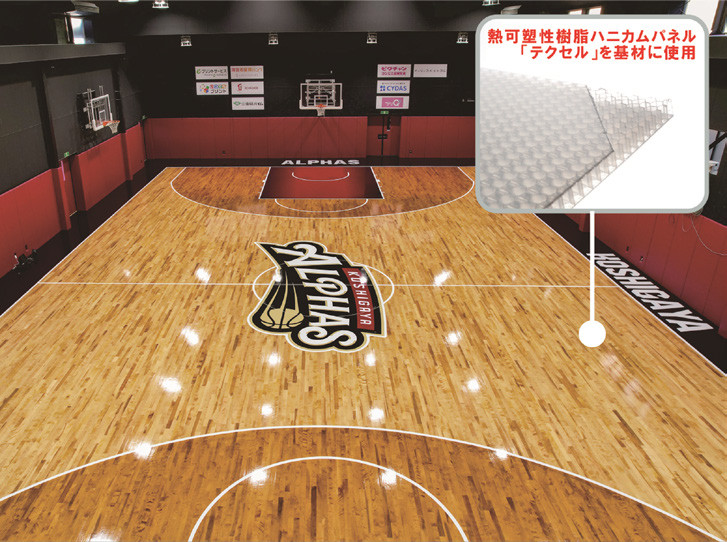

新設施工事例
表層シート＋テクセル床工法

改修施工事例（増し張りフロア）
フローリング＋テクセル床工法

増し張り断面

「テクセル床工法」は、床下地コンクリートと表層仕上げ材の間に「TECCELL（テクセル）」パネルを挟み込む直床形式の工法で、反発性能を持ったまま、衝撃吸収性を持たせる積層床工法である。
また、より大きな緩衝性を求められるスポーツ競技向けには、さらに弾力層を設けることでジャンプ着地による膝への負担を軽減させる。

本工法は、「TECCELL」と弾力層の厚みや密度を変えることにより反発性・緩衝性・弾力性をコントロールすることができて、下階伝播音も低減できることから中間階でも運動室を設けられるため、多様なスポーツ競技から機能訓練などのリハビリ室などにも適用できる。
また、軽くて施工方法がシンプルなため、既存フローリングの上からテクセル床を改修・設置する「増し張りフロア」も新しく開発した。

文部科学省が令和６年度補正予算において、避難所となる公立小中学校等の体育館への空調設備整備を加速するために「空調設備整備臨時特例交付金」を創設した。
交付金は、空調整備と併せて断熱性を有する工事が対象となっている。

本工法に使用する下地材「TECCELL」は、断熱性・保温性に優れており、「増し張りフロア」を施工することで、平常時は快適な運動環境を提供できるだけでなく、一定期間の避難生活に対しても、良好な温熱環境を提供できる。



1. 高性能・高耐久
   下地材の「TECCELL」パネルは、熱可塑性樹脂素材のハニカムコア（六角形セルの集合体）の両面を薄膜シートで挟み込んだ中空板サンドイッチパネルである。
   同等の曲げ強度を持つ他素材と比較して圧倒的に軽量でありながら、高剛性・高耐久性を実現した優れた素材である。
2. 保温性・断熱性
   下地材が中空ハニカム構造の「TECCELL」パネルと熱伝導率の小さい弾力層（チップウレタン）で構成されることから、床表面材の温度変化の小さい保温性と、室温を保つ断熱性の高い床仕上げを実現する。
3. シンプルデザイン
   直床形式で床下空間が不要なため、下地コンクリートに段差を設ける必要がない。
   これにより、「硬さ」「やわらかさ」「温かさ」「静けさ」など意図した均一な特性の床をデザインすることが可能である。

テクセル床工法標準断面

• 代表的な床の性能（参考）
  表層材ごとの緩衝性に関する値

  種類	緩衝効果値（U値）	床の硬さ（G値）
  弾力層ありフローリングタイプ	20.3～34.3	57～69
  弾力層ありスポーツシートタイプ	37.7～37.8	53～57

  ※JIS A 6519「体育館用鋼製床下地構成材」による測定

  ・ボール反発性能（EN12235を参考にした簡易試験）：92～98％（コンクリート素面を100％とした場合の相対値）
• 増し張りフロア
  テクセル床工法増し張りフロアは、既存の二重床フローリングの上から新たにテクセル床を「増し張り」する改修工法である。
  従来の単純なフローリング増し張りと比較して、より優れた弾力性を付加できる。

  研磨不可能となった古いフローリングでも、撤去・新設せずに採用可能なため、経済的で廃材を出さない環境配慮型の工法として、今後の普及が期待される
