東京都建設局「街路樹診断等マニュアル」掲載

使用例「PowerDrill (PDシリーズ)」

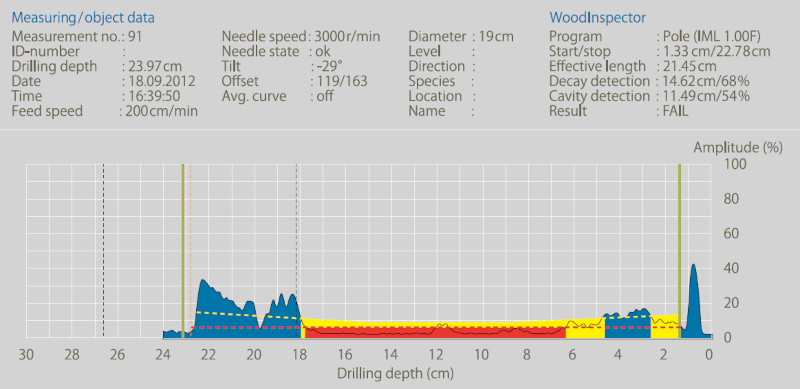

診断結果例（腐朽部・空洞部を波形で可視化）

切らずに樹木内部の腐朽・空洞を可視化

RESISTOGRAPH®は、樹木、木材、木材構造物の内部を迅速に非破壊で測定・解析する機器である。
樹木の内部に腐朽や空洞箇所のデータが得られる。

診断は、鋼鉄製針を樹木に直接挿入し、機器が受けた内部抵抗を波形グラフとして出力し評価する。

システムは全てパッケージ化されており、ドリル本体、電源ユニット、外付けプリンター、トランスポートケース、ソフトウエアなどが標準付属されている。

用途

・倒木事故リスクの評価、予防
・街路樹、公園樹木の健全度診断
・木製遊具の安全点検
・木造住宅、橋梁、文化財の内部腐朽診断

特長

樹木を傷つけず内部診断、倒木事故の予防
・倒木事故の未然防止
安全管理
・住民、利用者への安全配慮
業務効率化
・誰が測っても同じ結果を得られる
・作業、報告書作成時間を短縮できる

製品概要

●IML-RESI PowerDrill（PDシリーズ）
全てデジタル制御で回転抵抗の他に貫入抵抗の波形も表示することができる、同社の最新モデル。
・その場ですぐに結果をデジタル表示
・人間工学に基づいたデザインと軽量で疲労を予防
・回転抵抗に加え、貫入抵抗も測定可能
・ドリル長は用途に合わせてさまざまな長さを選択可
・iOSアプリに対応

●IML-RESI Ｆシリーズ
チャート紙に記録するベーシックスタンダードモデル。
・ハイパワーコードレスドリルを使用のためメンテナンスが簡易
・用途に合わせ、強さ・長さが選択可能
・その場ですぐに結果を記録紙に印字
・ユーザーフレンドリーな操作性
・デジタルユニットが後付け可能（オプション）
・その他、さまざまなオプションを用意

●リンテックレジストグラフ®
1986年に開発されたオリジナルのレジストグラフ。
軽量な本体とドリル内部ユニットを確認できる構造を特徴とし、樹木診断から年輪解析まで幅広い用途に対応。

製品仕様

	IML-RESI PowerDrill	IML-RESI F シリーズ	リンテックレジストグラフ ®
データ表示	デジタル	記録紙	デジタル
ドリル部分	内蔵型	Bosch drill GER 18V Li-Ion Professional	内蔵型
針長（㎜）	200, 300, 400, 500, 600, 750, 1000	300, 400, 500	500
本体長さ	75㎝ – 160㎝	53㎝– 71㎝	60㎝
本体重量	13.5㎏ – 23㎏	11㎏ – 12㎏	4kg

使用手順

同社Webページにて「機器概要動画」を公開している
（https://www.berthold-jp.com/iml-resi/）。
