ダクタイル鋳鉄製特殊異形管　スゴ鉄管／ダクタイル鋳鉄製伸縮調整管　TIFアダプター｜配管材｜株式会社遠山鉄工所

スゴ鉄管

TIFアダプター

ダクタイル鋳鉄は炭素が球状化することで、延性を持ち、流体圧力に耐えうるのが特徴で、治水・利水の領域で配管材料として使用される。
塗装が剥離しても、素材由来の保護被膜にて長期の耐食性が期待でき、長期供用に対する信頼性の確保や維持管理費の軽減に繋がる。
1933年創業の遠山鉄工所は、国内随一の規模の設備と技術・経験を備え、全域（φ75～φ2600）の口径のダクタイル製異形管を製造。
加工・塗装まで一貫した工場体制で納期や予算にも柔軟対応。
塗装については、内面塗装はエポキシ樹脂塗装、外面塗装は腐食に対する防食塗装をはじめ、特殊塗装にも対応。
下記「スゴ鉄管」や「TIFアダプター」により、複雑な管路構成をダクタイル製品で完結させることが可能に。



（Super Utility Guaranteed Optimization）
小口径から大口径（φ75～φ2600）までの規格にとらわれないダクタイル製特殊製品群。
複雑形状、特殊塗装、他管種接続にも対応し、柔軟な配管設計に貢献。
実績としては、全国の農業農村整備事業をはじめ、採用多数。
JIS G 5527準拠


1. 規格外の特殊（激レア）製品の供給
   木枠や板を使用した手づくりの鋳型の造型方法「カキ型」により複雑な管路構成に必要な製品を供給。
2. 施工をスムーズに
   従来の規格管の組合せを、一本の特殊異形管にまとめることで、施工現場での配管作業スペース確保や、組立作業の簡略化等も可能に。
3. 規格外製品群を『スゴ鉄管』と命名
   規格製品とは異なる製品群であることを差別化。

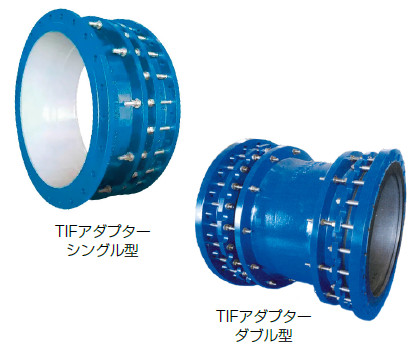

ダクタイル製の『伸縮調整管』。
現場の省力化・省スペース化に貢献。
各種機器周りの配管誤差調整用であり、機器のメンテナンス時に取り外し及び取付けが容易に。
配管工事全般の現合管の代わりとしても活用できるため、柔軟な配管設計が可能になる。


1. 現場の省力化・省スペース化に貢献
   各パーツの組立がされた状態での水圧検査も実施の上で出荷されるため、現場での組立作業の手間がなく、安心して接続作業がおこなえる。
   また、フランジ外周内に収めた機構で、外部突出の部品がなく安全性が高く、複雑な管路の限られたスペースでもスマートに接続可能。
2. 優れた離脱防止機構
   不平均力による動きを拘束するためのロック機構を標準装備。
   『球形座金』を使用し、たわみがある状態でも確実な固定が可能。
3. 高圧対応（水密構造）
   水圧を利用したセルフシール機構を採用。
   高水圧環境下においても完全な水密性を保持。
4. 伸縮調整のほか、角度調整も可能
   《シングル型》で角度調整、《ダブル型》で芯ずれ調整も。
