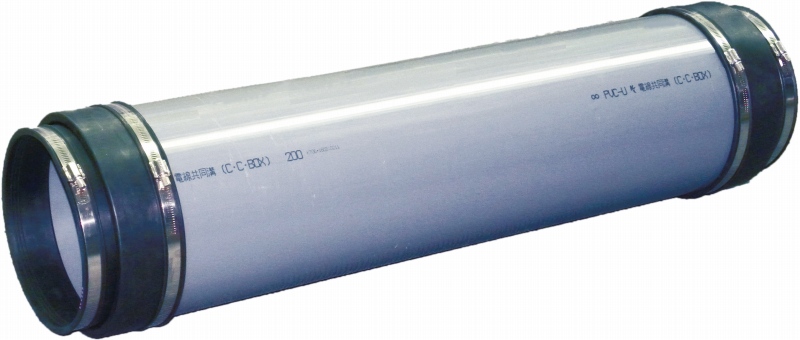

電線共同溝向けSUSバンド固定式管路材

電線共同溝の通信管路（共用FA方式）の保護管路材として、継手部の両端をSUSバンド（マイナスドライバーにて締付け）にすることで、配管する管路および（ボディ管）調整管の接合を簡略化し、接合時間を大幅短縮する技術である。曲管に変わり、自由な曲率（角度）で施工できる技術である。

カテゴリ：電線共同溝工
NETIS登録番号：KT-230323-A

新規性	電線共同溝の通信管路（共用FA方式）の継手部を両受けのゴム輪受口から両端をゴム継手のSUSバンド固定式に変えた。規定の曲率半径（規定角度）を持った曲管から角度が付けられる継手に変えた。
経済性	面取り（外面取り）、滑剤や挿入工具が不要となり、施工時間が短縮することにより経済性の向上が見込まれる。
施工性・工期短縮	面取り（外面取り）、滑剤や挿入工具が不要となり、施工時間の短縮が実現する。
環境性	面取り（外面取り）が不要になることにより、屋外での面取り時のディスクグラインダーによる切り粉が発生しない。
施工の安全性	面取り（外面取り）不要で、面取り時のディスクグラインダーなどの電動工具が不要であるため、安全性の向上が図れる。
特許、審査証明など	特許6875883
施工実績	国土交通省において、令和5年度13件以上。国土交通省以外に公共機関において、令和5年度11件以上の施工実績を有す。
適用範囲	電線共同溝における共用FA方式のボディ管および共用FA管
