アーバンガード（無流水渓流向け杭式（杭基礎）土石流・流木対策工）｜株式会社プロテックエンジニアリング

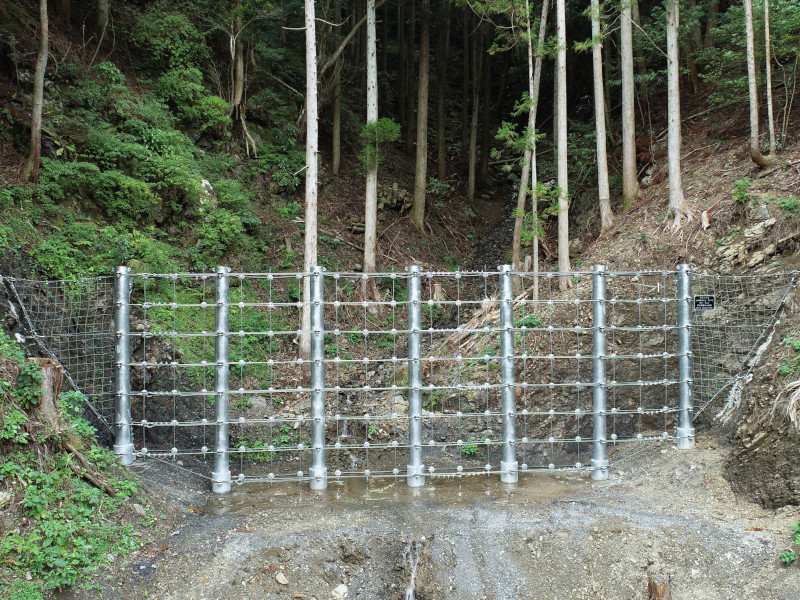

アーバンガードは、0次谷などの無流水渓流で発生する土石流・流木を捕捉する、杭式（杭基礎）構造の土石流・流木対策工である。主要材料は、支柱、ワイヤロープ、ワイヤネットである。透過型砂防堰堤と同等の機能を有し、無流水渓流における土石流・流木対策で本設として適用可能である。ねばり強さと強度に優れた支柱を採用し、高い耐久性と安全性を確保している。ワイヤロープは、複数本を格子状に組み合わせ設置し、格子幅は現場条件に合わせ設定が可能である。杭基礎構造により河床の地盤改変や掘削を最小限とし、短期施工を実現するほか、スペースの少ない狭隘地への設置も実現する施工性に優れた工法である。また、設計荷重内であれば、土石流・流木捕捉後に除石等を行うことで、部材の交換もほとんどなく繰り返し使用ができる。

カテゴリ：水路工
NETIS登録番号：KT-210079-A

メーカーに問い合わせる

類似技術に対する優位性

新規性	コンクリート製の重力式砂防堰堤を特殊構造鋼管支柱（LST支柱）および格子状のワイヤロープを用いた杭式構造に変更した。
品質性	実物大実験、水理模型実験を実施し、礫の捕捉性能を確認と、実物大実験により、繰返しの土石流の衝突への対応を確認している。また、部材（LST支柱）は曲げ試験を行い、粘り性能があることを確認している。
経済性	掘削量が減少しコンクリート工が不要であるため、経済性は向上する。
省人化・省力化	スペースの少ない狭隘地にはモノレールを用いて機材や材料を搬入することで対応可能。また支柱が長尺で建込が困難な現場では、分割支柱を用いて現場で継手を行うことで施工を実現する。
施工性・工期短縮	杭式構造により設置面積が少なく、用地に制約がある場所でも設置しやすい。また工程の短縮が図れる。
耐久性・長寿命	支柱部材には外部鋼管内に小口径鋼管や鉄筋を配置。鋼管同士の隙間にモルタルを充填したLST鋼管を採用している。従来のコンクリート充填鋼管以上のねばり強さと強度を実現する。
維持管理	設計荷重内であれば、土石流・流木捕捉後に除石などを行うことで繰り返し使用できる。
景観・美観性	透過性に優れ、周囲の景観に調和する。
環境性	設置箇所周辺の掘削量が低減し、施工時の影響範囲も狭く、周辺環境への影響の抑制が図れる。
CO2削減量	コンクリートが不要であるため、CO2排出量を削減できる。
特許、審査証明など	一般財団法人砂防・地すべり技術センター建設技術審査証明：第1901号
適用範囲	［適用可能な範囲］必要柵高が6m程度までの無流水渓流。［特に効果の高い適用範囲］支持地盤が軟弱な箇所や、設置箇所が狭隘で、渓床や渓岸の掘削量が大きくなることが想定される箇所。
