雷サージ対策　分離器内蔵協約寸法SPD｜避雷関連機器｜音羽電機工業株式会社

製品外観
製品外観
SPDの取付回路図
SPDの取付回路図



SPDに接地端子を2個設けることで盤内の省スペース化を実現

分電盤内にD種接地とELCB用接地の2つの接地端子がある場合、従来は主幹にSPDを2台設置するか、接地端子間にSPDを追加していたが、SPDに接地端子を2個設けることで1台のSPDで配線対応でき、盤内省スペース化が可能となった。
また、SPD分離器を内蔵することで外部分離器が不要となり、配線工数の削減、配線距離の短縮、省スペース化が図れる。

  • JIS協約形配線用遮断器寸法（3極用）に準拠
  • 自動切り離し装置内蔵
  • SPD機能表示の安心機能を標準搭載
  • 遠隔でも劣化確認可能な劣化接点出力対応品もラインアップ




特性表

形式 LT-2TDW LT-2TDWS
最大連続使用電圧（50/60Hz） Uc 単相2線130V,250V AC単相3線110V/220V AC三相3線 250V AC
公称放電電流（8/20μs）In 線間、対地間 5kA
最大放電電流（8/20μs）Imax 線間、対地間 10kA
電圧防護レベル注1) Up 線間、対地間 1500V以下
定格短絡電流注2） Isccr 線間 25kA
接地端子数 2
劣化接点出力端子 ― 〇
使用温度範囲 T －25℃～＋70℃
外郭の保護等級注3） IP20
使用電線範囲 5.5ｍ㎡～14ｍ㎡

注1）公称放電電流Inを印加時の値
注2）SPD内部分離器による値
注3）感電防止端子カバー取付状態による




特長

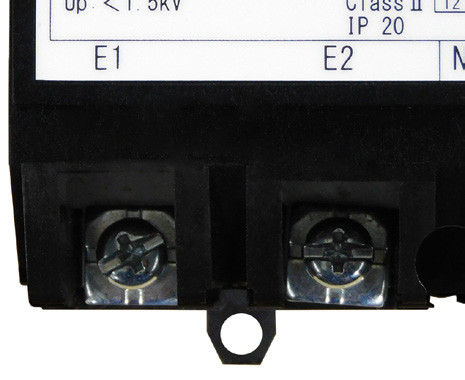

  1. 2個の接地端子付き
    分電盤内にD種接地とELCB用接地2つの接地端子がある場合も1台のSPDで保護が可能（LT-2TDWシリーズ）
    2. １．2個の接地端子付き
  2. SPD分離器内蔵により、外部分離器は不要
  3. 盤内取り付け容易
    ・JIS協約形配線用遮断器寸法（3極用）に準拠
    ・分岐MCCB用の銅バーが利用可能
  4. 劣化時も安心機能付き
    ・自動切り離し装置内蔵
    ・SPD機能表示付き

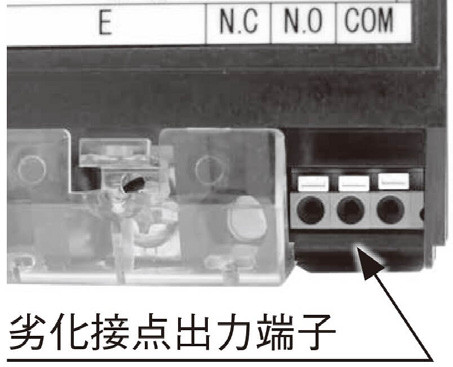

    ・劣化接点出力対応（LT-2TDWS）
    5. ４．劣化時も安心機能付き
  5. 応答性に優れ、無続流
  6. 取り付けは4パターン
    ・DINレール
    ・M4ネジによる取り付け
    ・連接取付板
    ・取次金具（別売品によるネジ止め）
  7. １台で線間・対地間を保護
  8. RoHS規制物質対応
