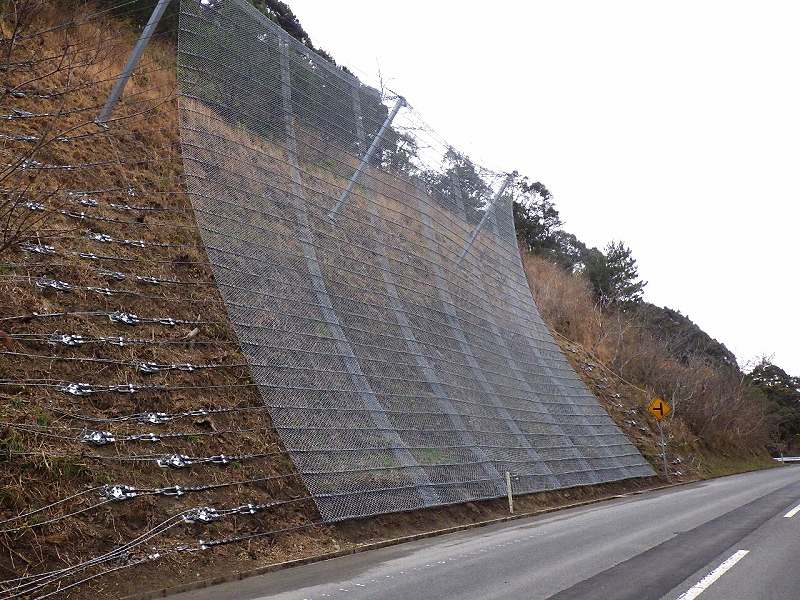

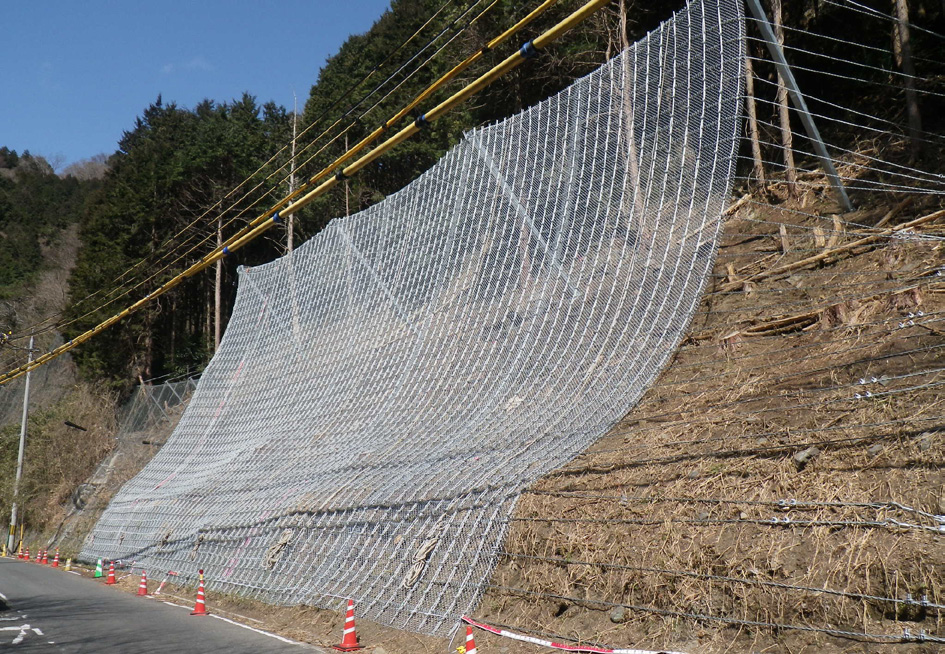

強靭防護網施工事例(ネットタイプ2,500kJ)

施工事例(ネットタイプ2,500kJ)

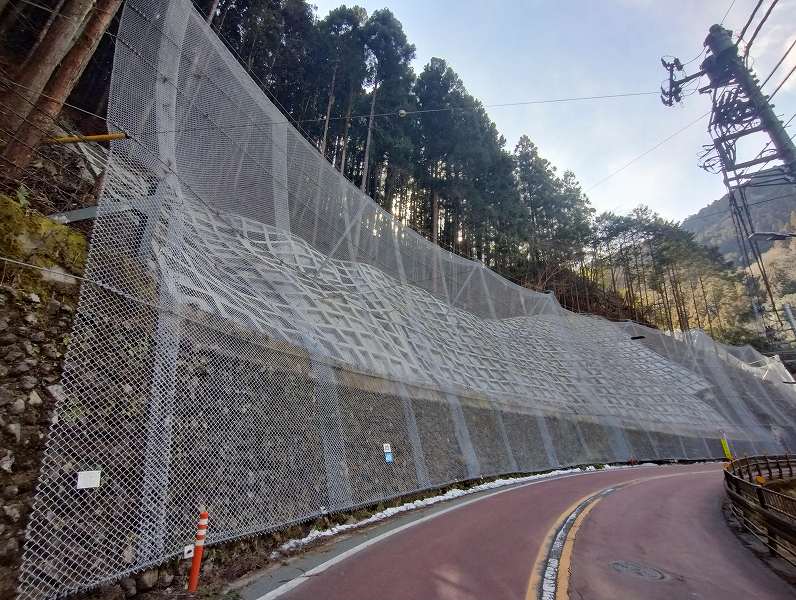

強靭防護網施工事例(ロープタイプ)

施工事例(ロープタイプ)


概要

強靭防護網(きょうじんぼうごあみ)は、高強度な金網およびワイヤロープ、緩衝装置等の組み合せにより、斜面上部で発生した落石を補足した際、落石エネルギーを効率よく吸収しながら、斜面下端まで安全に誘導することを目的とする、高エネルギー吸収型ポケット式落石防護網である。

落石対策便覧(平成29年12月)に記述されている、性能検証手法に基づき開発されており、要求性能における3つの観点(安全性・使用性・修復性)を実証済みである。
※NETIS登録申請中



特長

1.緩衝装置は工場で組み立て後に納品するため、施工時の設置工程・日数を削減できる。
2.実規模の性能検証実験は、一度載荷した供試体に対して部分補修を行った後、再載荷を実施し、性能が100%回復していることを実証済み。
3.性能評価シート・実験報告書を整理済みであり、要請に応じて提供可能。

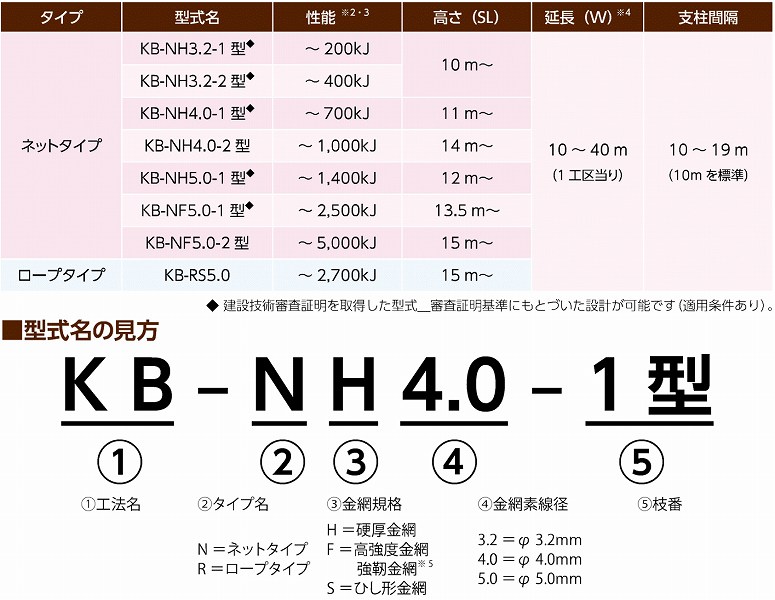

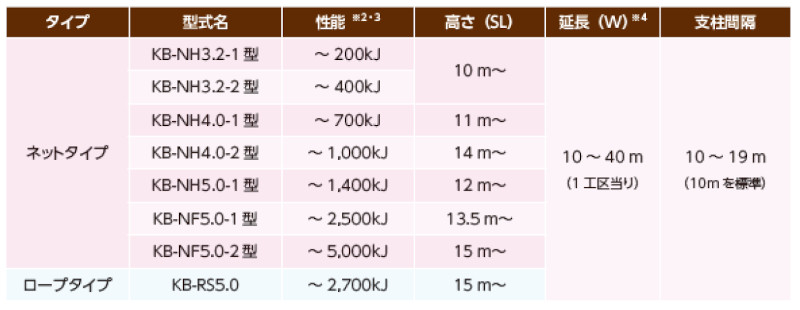

ラインアップ

2つの構造タイプと、対応可能な落石エネルギーごとに、8型式を揃えており、落石規模・予算に応じた選定が可能である。

1.ネットタイプ(7型式)
対応可能落石エネルギーは、200kJ・400kJ・700kJ・1,000kJ・1,400kJ・2,500kJ・5,000kJ。
縦ロープを排し、高強度な金網と横ロープ・緩衝装置を組み合わせた構造。

2.ロープタイプ(1型式)
対応可能落石エネルギーは、2,700kJ。
金網、縦・横に高強度なロープを格子状に配置し、緩衝装置を組み合わせた構造。



実験による性能検証事例(ネットタイプ5,000kJ)

実験による性能検証事例(ネットタイプ5,000kJ)


実験による性能検証事例(ネットタイプ5,000kJ)

供試体全景

供試体全景

使用重錘

使用重錘


重錘衝突時

重錘衝突時

最大張出時

最大張出時
