薬液注入工法に用いられる注入材「ハイブリッドシリカ」は、超微粒子懸濁型シリカと溶液型シリカを複合した超微粒子複合シリカグラウトであり、高強度で長期耐久性に優れた恒久グラウトである。

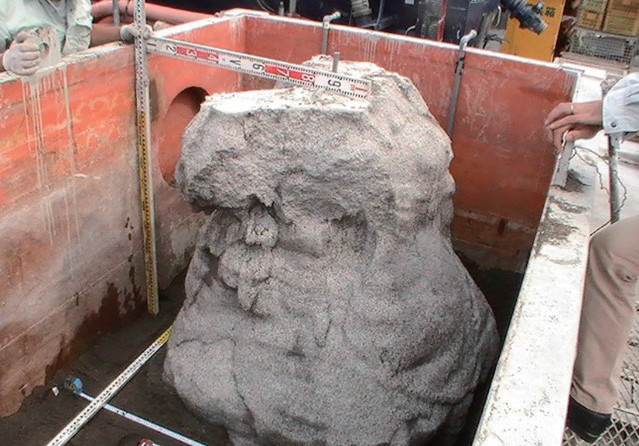

本シリーズは、1999年に大規模野外注入試験を実施し、平成14年度地盤工学会技術開発賞「恒久グラウトと注入技術」（米倉亮三･島田俊介）を受賞した。
その後、復旧･復興工事を契機にさまざまな工事に採用され、2025年時点では600件以上の施工実績を有している。

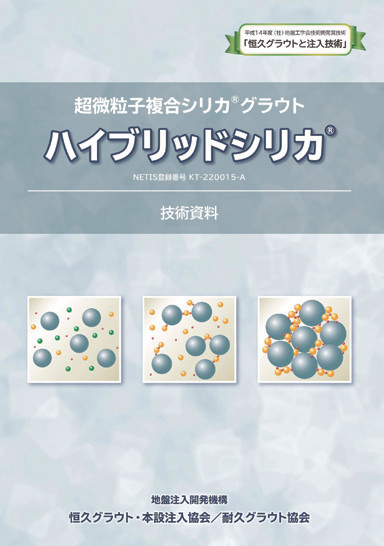

これらの研究成果と施工実績を体系的にまとめた技術資料も発刊されており、「ハイブリッドシリカ」の信頼性と応用可能性を裏付ける重要な情報源となっている。
長結～瞬結性や高強度～中強度改良など、さまざまな目的や工法、地盤に対応できるように用途別でラインアップされている。
| シリーズ名称 | 配合タイプ | ゲルタイム | 一軸圧縮強さ （MN/m2） |
適用工法 |
| ハイブリッド シリカ |
L-1 | 30～60分 | 5.0～8.0 | DP,MP, EX,MS |
| L-2 | 30～70分 | 3.0～4.0 | ||
| ハイブリッドシリカ （複合注入用） |
KM-1 | 5～15分 | 4.0～7.0 | DS(複相), DP,MP |
| KM-2 | 2.5～3.5 | |||
| KM-3 | 1.0～2.0 | |||
| KS-4 | 20秒以内 | 3 | ||
| S-1 | 4 | DS(単相) | ||
| ハイブリッドシリカ・GE※ | 1.5ショット | 明確な ゲルタイム 無し |
2.0～5.5 | DP,MP, EX,MS |
| 1.0ショット | DP,EX,MS | |||
| ハイブリッドシリカ・GE （複合注入用） |
瞬結 | 20秒以内 | 0.5～1.2 | DS(複相), DP,MP |
| 緩結 | 2～6分 | 1.0～1.5 |
凡例
DP：ダブルパッカ工法、MP：マルチパッカ工法、EX：エキスパッカ工法
MS：マルチストレーナ工法、DS：二重管複合注入工法（二重管ストレーナ工法）
※：海水仕様については要問い合わせ

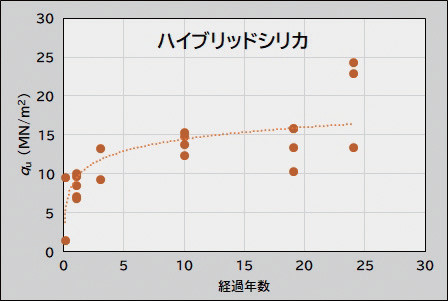

1999年に実施された大規模野外注入試験後、24年が経過した2023年にハイブリッドシリカ改良体のコアサンプリングと強度測定を行い、長期間にわたり強度が保持されていることを確認した。
近年、地球温暖化の問題から製造時のCO₂排出量の多いセメントに代わって、産業副産物であるスラグの有効活用が求められている。
本製品は地盤注入分野において多数の実績を持つジオポリマーグラウトであり、スラグを用いた低炭素型の懸濁型高強度恒久グラウトとして、カーボンニュートラル社会の実現に貢献する持続可能（SDGs）な技術として高く評価されている。
