特殊土壌硬化剤 STEIN(シュタイン)|固化材|株式会社SPEC

NETIS登録番号:KT-230072-A

施工後4カ月経過の道路(カンボジア)
施工後4カ月経過の道路
(カンボジア)

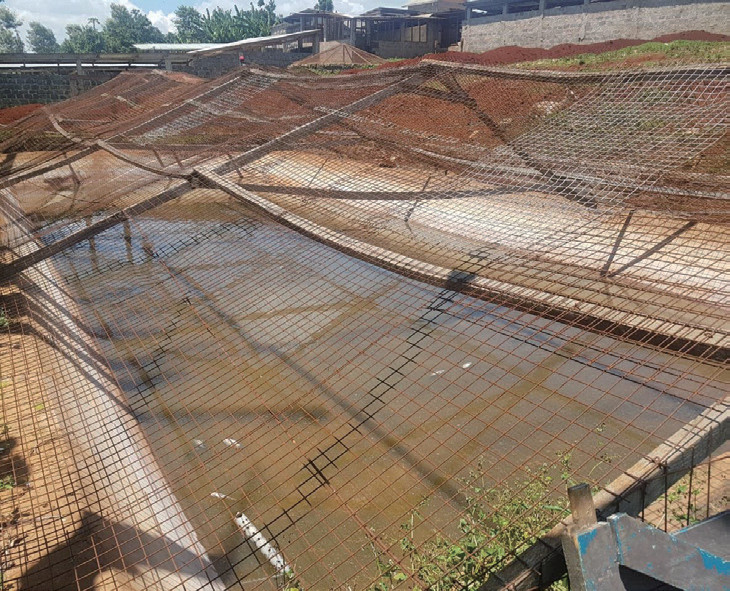

ため池施工(ケニア)
ため池施工
(ケニア)
水路施工3カ月後(スリランカ)
水路施工3カ月後
(スリランカ)



概要

土壌を短時間で固める特殊な硬化剤。現場の土壌に対して適量の水と本製品を混合すると、土の持つ電位と水和反応により土壌が強く固まり、道路や水路などの構造物を造成することができる。

1975年の開発以来、国内1,500カ所以上の道路や灌漑などの公共事業で使用されており、さらに台湾、マレーシア、インドネシア、アメリカなど世界14ヵ国で採用実績がある。

近年は外務省の「脱炭素技術海外展開イニシアティブ」に採択されたほか、グローバルサウス地域(アジア、アフリカなどの新興国・途上国)のインフラ整備での活用も進み、JICA(国際協力機構)事業でも採択されるなど、安価で脱炭素にも貢献する資材として注目されている。



特長

  1. 使用資材の縮減による経済性・施工性の向上
    土そのものを硬化させる施工方法により、従来工法と比べて石油由来の資材量を削減することができる。
    これにより、施工や資材搬入、残土処理にかかる輸送時の二酸化炭素排出量が削減でき、環境性の向上が図れる。
  2. 短時間で容易に施工できる
    施工後24時間で車両通行が可能となり、迅速な交通開放を実現する。
  3. 多くの採用実績
    開発から40年間が経ち、日本国内では1,500箇所以上の施工実績がある。
    1975年に施工された農道は現在でも使用されており、優れた耐久性が実証されている。
  4. 多様な適用範囲
    道路の舗装率が低いグローバルサウス地域において、灌漑の効率化を目的とした農業用水路の整備や、保水および養殖用のため池に活用されおり、現場発生土の搬出が困難な地域の道路に最適である。
    混合可能で、有機質(フェミン酸)が50%以上の腐葉度以外であれば、すべての土質に対応できる。

グローバルサウスへの多数の採用実績

国連・JICA事業におけるグローバルサウス地域において、多数の採用実績がある。

本製品と土の混合状況(スリランカ)
本製品と土の混合状況
(スリランカ)
転圧状況(ナイジェリア)
転圧状況
(ナイジェリア)




施工手順

①STEIN敷き均し
①STEIN敷き均し

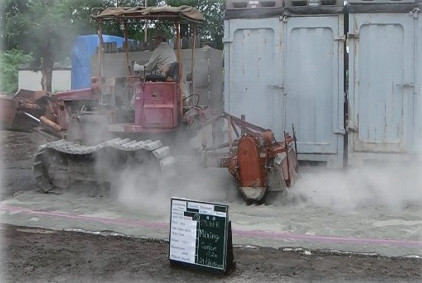

②混合撹拌
②混合撹拌
③締固め
③締固め

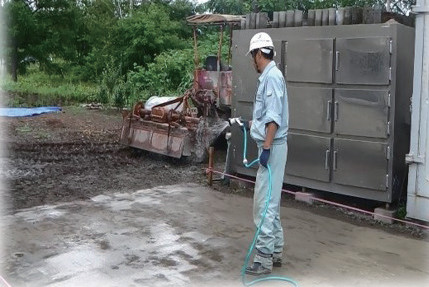

④散水
④散水
⑤完成
⑤完成

施工終了後24時間で通行可能、3~7日で目標強度達成



STEIN(シュタイン)に関するQ&A|株式会社SPECによる回答

Q1.コンクリート舗装やアスファルト舗装と比べて、どのようなメリットがありますか?

STEINは、現場の土に硬化剤と水を混ぜ、締め固めて道路などを整備する材料です。
現場土を有効活用できるため、外部から搬入する資材や残土の搬出を減らし、運搬・処分費の縮減につながります。
また、土の風合いを生かした仕上がりが得られ、農道や園路、広場など周辺環境との調和が求められる場所にも適しています。



Q2.現場にある土をそのまま使えますか?添加量はどの程度ですか?

砂質土から粘性土まで幅広い土質で利用を検討できます。
ただし、有機物の多い土など硬化に適さない場合もあるため、事前に土質や含水状態を確認します。
添加量は乾燥土の質量に対して10~20%程度が目安ですが、使用する土で事前の配合試験を行い、必要な強度と用途に合わせて決定します。



Q3.車両が通行する道路や駐車場にも使用できますか?

使用できます。
通行する車両の種類や重量、交通量、路床の状態に応じて、添加量や施工厚さ、路盤構成を検討します。
乗用車が利用する場所と、大型車が頻繁に走行・旋回する場所では必要な仕様が異なるため、計画条件を確認した上で適切な構造をご提案します。



Q4.施工には特殊な機械が必要ですか?施工後はいつから使用できますか?

基本工程は、土とSTEINの混合、水分調整、敷き均し、締固め、養生です。
施工規模に応じて、混合用の機械やローラーなどの一般的な建設機械を使用します。
混合・攪拌開始から4時間以内に締固めを完了するよう施工を計画します。
車両通行は施工後24時間が目安ですが、実際の開放時期は気温や強度の発現状況などを確認して判断します。



Q5.長期間使用できますか?ひび割れや補修について教えてください

国内には1975年に施工され、長年使用されている農道の事例があります。
ただし、耐久性は土質や配合、締固め、排水条件、使用状況によって異なります。
ひび割れや表面の摩耗を抑えるためには、適切な設計・施工・養生が重要です。
供用後は路面と排水状況を点検し、損傷が生じた場合は原因や範囲に応じて補修方法を検討します。



Q6.施工費用はどのくらいですか?見積もりには何が必要ですか?

施工費用は、施工面積・厚さ、土質、添加量、現場へのアクセス、使用する機械などによって変わります。
現場土を活用することで費用を抑えられる場合がありますが、従来工法との比較は、残土処分や資材運搬を含む総工事費で行います。
ご相談の際は、施工場所、用途、面積、想定車両、現況写真、土質に関する情報をお知らせください。



Q7.仕上がりの色は変えられますか?

土とSTEINを混合する際に色粉(顔料)を加えることで、仕上がりの色を調整できます。
園路や広場など、周辺の景観や施設のイメージに合わせた色調をご検討いただけます。
ただし、元の土の色や顔料の種類・添加量によって発色が異なるため、ご希望の色をそのまま再現できるとは限りません。事前に実際の土を使った試作で、硬化・乾燥後の色合いと必要な強度を確認し、配合を決定します。



Q8.透水性はありますか?

STEIN施工面は、基本的に透水性を見込まない構造として設計します。
雨水を地中へ浸透させる透水性舗装とは異なるため、路面の勾配や側溝などにより、表面の水を適切に排水する計画が必要です。
使用する土の粒度や締固めの状態によっては、粒子間の間隙に若干の水分を保持する場合がありますが、保水性能を保証するものではありません。



Q9.使用に向いている場所、向いていない場所はどのようなところですか?

農道、園路、広場、駐車場、学校グラウンドの防塵対策など、現場土を活用したい場所に適しています。
配合・構造に応じて水路やため池にも使用できます。
一方、雨水の浸透を目的とする場所には適しません。
有機物の多い土や高含水の現場、大型車の頻繁な走行・旋回、強い流水、凍結融解を受ける場所では、事前試験により適用可否を判断します。



Q10.一般的なセメント系固化材、セメント改良剤との違いは何ですか?

STEINは、地盤の支持力を改善するだけでなく、必要な強度を確保し、硬化した土そのものを道路などの表層として使用できる点が特長です。
配合・構造によっては、別途アスファルトなどで舗装せずに仕上げられます。
ただし、強度は土質や施工条件によって異なるため、事前の配合試験と用途に応じた設計を行います。



この電子カタログで紹介している製品

STEIN(シュタイン)|株式会社SPEC

新規性 地盤の支持力改善に加え、硬化した土そのものを道路などの表層材として活用できる点が特徴であり地盤改良を主用途とする製品との用途上の差別化が可能である。
経済性 施工層をそのまま表層として使用できる設計では、地盤改良後に別途舗装する構造に比べ、表層材や施工費の削減が期待できる。同等の交通条件と要求性能を満たす舗装構造全体で評価する必要がある。
省人化・省力化 硬化した土を表層として使用する構造では、別途行う舗装材の搬入・敷設工程を省略でき、作業負担の軽減が期待できる。
施工性・工期短縮 地盤改良後に別途舗装する構造に対し、STEIN施工層を表層として仕上げることで工程の削減が期待できる。
耐久性・長寿命 高い圧縮強度を確認しており、国内には1975年より長期供用されている農道の事例もある。
景観・美観性 土の色や風合いを生かした層をそのまま表層として使用でき、舗装表面の景観性を付与できる点が特徴である。
施工実績 国内の道路・灌漑施設などでの採用実績を有し、表層や水路などへの施工事例を示せる点が強みである。
適用範囲 地盤改良だけでなく、硬化した土を道路の表層や水路などの構成材料として使用できる点が特徴である。セメント系改良座右の主用途との差別化が可能である。ただし、適用は土質・交通・水理条件に応じて判断する。
