貫通孔（スリーブ）工事の改革提案スリーブメイト®Ｘ型／スリーブメイトＮ型｜型枠用金物｜二三産業株式会社

スリーブメイトX型の展開（23サイズになった）

スリーブメイトN型の展開（不可能が可能に）

スリーブメイトX型とフィットスポン

スリーブメイトX型は紙管用からはじめ、塩ビ管用のニーズに対応する開発を進めた。
現在では下表の通り23サイズになり、下水処理場工事にも多く使用されている。

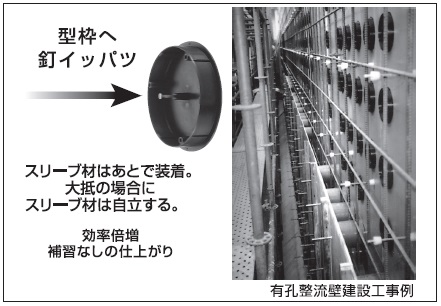

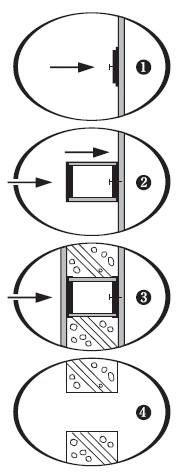

工法の概要は右図の通りであるが、

スリーブメイトX型をまず、型枠に取り付ける。
大抵釘1本で可。
スリーブ材は、後でスリーブメイトX型にドッキングさせる。
スリーブ材は大抵の場合、自立する。
スリーブ材の別端末を、別のスリーブメイトX型で塞ぐと、コンクリートミルクも漏れないので、ジャンカなし・補修なし。

また、「フィットスポン工法」が特許登録になり、塩ビ管の歪みと寸法誤差の調整が容易になり、用途がさらに拡大した。

スリーブメイトN型と伸縮二重紙管

梁型枠内の狭い空間内での貫通孔工事には問題が多い。ハンマーを振り回せる空間が乏しい。
スリーブ材を挿入するにも移動するにも、自由が利かない問題である。

スリーブメイトN型は、スリーブメイトX型に、SUS製の釘（ピン）を埋設したタイプで、ハンマーを振り回すことなく、2～3cmのストロークで目的を果たせる。
伸縮二重紙管を上図に示す通り、縮めて入れて中で伸ばす。
これが「アトノビ工法」である。
伸縮二重紙管とても、そのまま型枠内へ挿入不可能な場合、縦割りして挿入する方策。
「タテワリ工法」ができた。

これらの新工法（特許出願済）によって、梁貫通孔工事の困難が容易に、不可能が可能になった。

スリーブメイトN型の壁貫通工事への応用

鉄筋コンクリートの強度を上げるには、ダブル配筋にしてコンクリート厚を大きくする。
その場合に、長尺のスリーブ材にスリーブメイトN型を装着し、スリーブ材の端他端末をタタク工法。
これが「ケツタタキ工法」である。

上掲下端に図示した「ケツタタキ工法」を参照。

●スリーブメイトX型（紙管用）

品番	適用管（m/m）	価格（円）
SM50X	50	80
SM75X	75	130
SM90X	90	170
SM100X	100	170
SM125X	125	240
SM150X	150	280
SM175X	175	390
SM200X	200	420
SM250X	250	700
SM300X	300	970

●フィットスポン（塩ビ管調整用）

品番	寸法（m/m）	価格（円）
FS315 白	3×15×50	13
FS510 灰	5×10×50	20

●スリーブメイトX型（塩ビ管用）

品番	適用管（m/m）	価格（円）
SM44X	VU40	80
SM51X	VP50	100
SM56X	VU50	100
SM67X	VP65	110
SM71X	VU65	110
SM77X	VP75	140
SM83X	VU75	140
SM100X	VP100	170
SM107X	VU100	180
SM125X	VP125	240
SM131X	VU125	240
SM146X	VP150	280
SM154X	VU150	280
SM194X	VP200	420
SM202X	VU200	420
SM250X	VU200	700

●スリーブメイトN型（紙管用）

品番	適用管（m/m）	価格（円）
SM50N	50	140
SM75N	75	200
SM83N	83	190
SM90N	90	240
SM100N	100	240
SM125N	125	310
SM150N	150	350
SM175N	175	450
SM200N	200	490

●スリーブメイトN型（塩ビ管用）

品番	適用管（m/m）	価格（円）
SM77N	VP75	190
SM83N	VU75	190
SM100N	VP100	240
SM107N	VU100	240
SM125N	VP125	310
SM131N	VU125	310
SM146N	VP150	350
SM154N	VU150	350
SM194N	VP200	490
SM202N	VU200	490

●伸縮二重紙管

品名	規格	価格
二重紙管75	75×2000	2,178
二重紙管90	90×2000	3,388
二重紙管100	100×2000	3,388
二重紙管125	125×2000	4,477
二重紙管150	150×2000	5,324
二重紙管175	175×2000	7,623
二重紙管200	200×2000	8,954

「貫通孔（スリーブ）工事の改革提案スリーブメイト®Ｘ型／スリーブメイトＮ型｜型枠用金物｜二三産業株式会社」の資料請求はこちらから

二三産業株式会社メーカーの製品一覧 >

住所〒 540-0011 大阪府大阪市中央区農人橋2-1-31 第6松屋ビル5F TEL 06-6944-1231 FAX 06-6944-1232
HP http://www.nisan.co.jp/

積算資料（単価情報）

掲載価格の条件 >

「月刊積算資料」をお買い求めの上、ご参照ください。

品名	規格	単位	公表価格(税別)
スリーブメイト N型	SM50N ポリプロピレン製紙50用釘付タイプ	-	-
スリーブメイト N型	SM75N ポリプロピレン製紙75用釘付タイプ	-	-
スリーブメイト N型	SM90N ポリプロピレン製紙90用釘付タイプ	-	-
スリーブメイト N型	SM100N ポリプロピレン製紙・VP100用釘付タイプ	-	-
スリーブメイト N型	SM125N ポリプロピレン製紙・VP125用釘付タイプ	-	-
スリーブメイト N型	SM150N ポリプロピレン製紙・LP150用釘付タイプ	-	-
スリーブメイト N型	SM200N ポリプロピレン製紙200用釘付タイプ	-	-
スリーブメイトN型(釘付きタイプ)	SM77N 塩ビ管VP75用ポリプロピレン製取付具兼のろ止め材	個	169円
スリーブメイトN型(釘付きタイプ)	SM83N 塩ビ管VU75用ポリプロピレン製取付具兼のろ止め材	個	169円
スリーブメイトN型(釘付きタイプ)	SM107N 塩ビ管VU100用ポリプロピレン製取付具兼のろ止め材	個	206円
スリーブメイトN型(釘付きタイプ)	SM131N 塩ビ管VU125用ポリプロピレン製取付具兼のろ止め材	個	266円
スリーブメイトN型(釘付きタイプ)	SM146N 塩ビ管VP150用ポリプロピレン製取付具兼のろ止め材	個	303円
スリーブメイトN型(釘付きタイプ)	SM154N 塩ビ管VU150用ポリプロピレン製取付具兼のろ止め材	個	303円
スリーブメイトN型(釘付きタイプ)	SM194N 塩ビ管VP200用ポリプロピレン製取付具兼のろ止め材	個	424円
スリーブメイトN型(釘付きタイプ)	SM202N 塩ビ管VU200用ポリプロピレン製取付具兼のろ止め材	個	424円
スリーブメイト X型	SM50X ポリプロピレン製紙・SU50用釘なしタイプ	-	-
スリーブメイト X型	SM75X ポリプロピレン製紙・SU75用釘なしタイプ	-	-
スリーブメイト X型	SM90X ポリプロピレン製紙90用釘なしタイプ	-	-
スリーブメイト X型	SM100X ポリプロピレン製紙・VP100用釘なしタイプ	-	-
スリーブメイト X型	SM125X ポリプロピレン製紙・VP125用釘なしタイプ	-	-
スリーブメイト X型	SM150X ポリプロピレン製紙・LP150用釘なしタイプ	-	-
スリーブメイト X型	SM200X ポリプロピレン製紙200用釘なしタイプ	-	-
スリーブメイト X型	SM250X ポリプロピレン製紙・VU250用釘なしタイプ	-	-
スリーブメイト X型	SM300X ポリプロピレン製紙300用釘なしタイプ	-	-
スリーブメイトX型(釘無しタイプ)	SM44X 塩ビ管VU40用ポリプロピレン製取付具兼のろ止め材	個	73円
スリーブメイトX型(釘無しタイプ)	SM51X 塩ビ管VP50用ポリプロピレン製取付具兼のろ止め材	個	85円
スリーブメイトX型(釘無しタイプ)	SM56X 塩ビ管VU50用ポリプロピレン製取付具兼のろ止め材	個	85円
スリーブメイトX型(釘無しタイプ)	SM67X 塩ビ管VP65用ポリプロピレン製取付具兼のろ止め材	個	97円
スリーブメイトX型(釘無しタイプ)	SM71X 塩ビ管VU65用ポリプロピレン製取付具兼のろ止め材	個	97円
スリーブメイトX型(釘無しタイプ)	SM77X 塩ビ管VP75用ポリプロピレン製取付具兼のろ止め材	個	121円
スリーブメイトX型(釘無しタイプ)	SM83X 塩ビ管VU75用ポリプロピレン製取付具兼のろ止め材	個	121円
スリーブメイトX型(釘無しタイプ)	SM107X 塩ビ管VU100用ポリプロピレン製取付具兼のろ止め材	個	157円
スリーブメイトX型(釘無しタイプ)	SM131X 塩ビ管VU125用ポリプロピレン製取付具兼のろ止め材	個	206円
スリーブメイトX型(釘無しタイプ)	SM146X 塩ビ管VP150用ポリプロピレン製取付具兼のろ止め材	個	242円
スリーブメイトX型(釘無しタイプ)	SM154X 塩ビ管VU150用ポリプロピレン製取付具兼のろ止め材	個	242円
スリーブメイトX型(釘無しタイプ)	SM194X 塩ビ管VP200用ポリプロピレン製取付具兼のろ止め材	個	363円
スリーブメイトX型(釘無しタイプ)	SM202X 塩ビ管VU200用ポリプロピレン製取付具兼のろ止め材	個	363円
