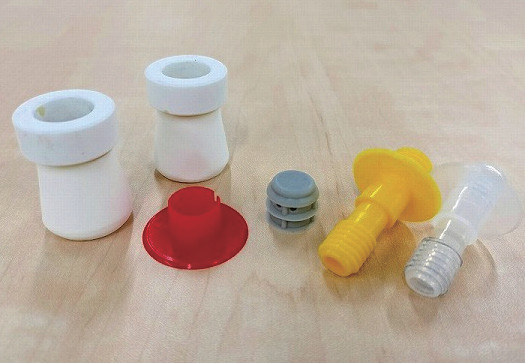

プロテックＰコンとは、セラミックス（陶磁器）を加圧成形、焼結により製品化したセラミックスのコーンである。
セラミックスの特性を鉄筋コンクリート構造物の従来型プラスチックコーンに代え、セラミックス製コーン（スリーブ）を用いることにより、塩害対策・止水性・“かぶり”の諸問題を一挙に解決した画期的な製品である。
・セラミックスで“かぶり”を確保。
・セラミックスはコンクリートと同材質。
・セラミックス＋金属＝組み合わせ製品。
・埋込み栓は※エラストマーを採用、耐候性に優れた物性である。
※エラストマー：オレフィン系熱可塑性ゴム弾性体樹脂〈住友化学〉
・埋込み栓は、ワンタッチ押し込み仕上げ。
国土交通省、北海道開発局、沖縄総合事務局、NEXCO東日本・中日本・西日本、首都高速道路、各都府県高速道路公社、電力会社各社、農林水産省、水資源機構、鉄道建設・運輸施設整備支援機構、JR・私鉄各社、各都道府県庁ほか、全国に多数実績あり。
老朽化したRC床版の更新に伴い増加しているPC床版取替工事に対応するために開発された、セラミック製の短尺インサートである。
鉄筋コンクリート構造物のかぶり内に設置し、間詰めコンクリートの型枠固定や仮設吊足場の支持固定に用いられる。

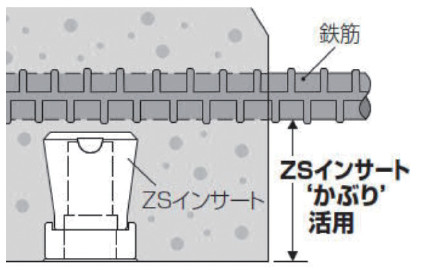

従来のセラミックインサートは長さ50㎜以上が主流で鉄筋との干渉が課題であったが、本製品は長さ35㎜とすることで干渉を回避し、かぶりを有効活用して間詰めコンクリートの荷重を安全に支持できる。
・長さ35㎜ の短尺とすることで、鉄筋かぶり内に設置でき、鉄筋との干渉を防止できる。
・鉄筋を避けた配置調整が不要となり、施工性が向上する。
・セラミック製のため腐食せず、非磁性が求められる工事にも適用可能。
・型枠セット面積を拡大したことで、型枠表面の傷やへこみを抑制できる。
・埋込み栓による後仕舞いにより、作業時間の短縮が図れる。

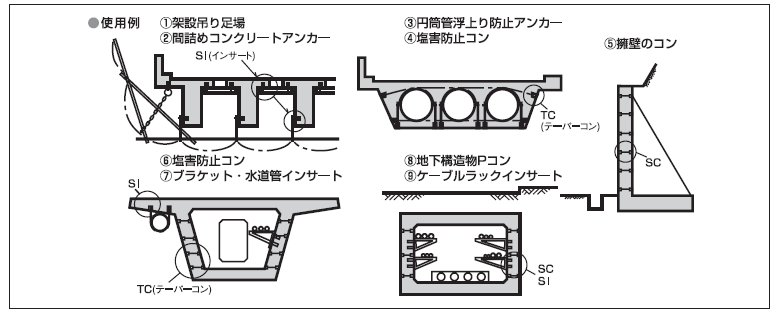

・コンクリート躯体にインサートを設置する工事
・PC桁間の間詰め型枠支持および耐磁性コンクリート工事
ZSインサートの戦闘取り付け治具で、間詰めコンクリートの反力を確実にサポートする。
使い切り型とすることで作業を簡略化し、施工の確実性向上を作業効率の改善を図ることができる。
「プロテックPコン／ZSインサート®PAT／ZSポッキリ®PAT｜型枠用金物｜ゼン技研株式会社」のメーカーへの問い合わせはこちらから
「月刊 積算資料」をお買い求めの上、ご参照ください。
| 品名 | 規格 |
|---|---|
| ZSインサート | ねじ径M12 ZS-35-12 PC床版間詰めコンクリート用 |
| プロテックPコン | ねじ径M12 SI-35-M12 |
| プロテックPコン | ねじ径M12 SI-50-M12 |
