角型地中埋設管 カクフレキ®|多条敷設用電線管─難燃タイプ─|未来工業株式会社

NETIS 登録番号:(旧)CB-060033-VE
カクフレキ®製品写真

製品写真

カクフレキ®施工例

施工例(電気設備の多条配管)





概要

ケーブル類をまとめて収納することができる、電線共同溝方式対応の角型のFEP。
丸形FEPに比べ圧縮強度が強く、JIS C3653附属書3に適合。
長尺(把巻き)なので接続箇所が少なく済み、また可とう性も良く施工が容易に行える。

通常タイプのほか、難燃タイプ、受注生産品の難燃5.25m直管タイプもラインアップされている。



特長

  1. 多条施工が容易
    配列は管同士を寄せて積み重ねるだけで容易に行える。
  2. 直線性(整直性)が高い
    角型なのでねじれがなく、巻き癖が残らない。
  3. 隙間不要で埋め戻しが楽に行える
    多段施工でも一度の埋め戻しで済み、丸型FEPのように管の間に砂を入れなくてもよい。
  4. 傾斜面で転がらない
    角型なので傾斜面でも転がらず、安定した施工ができる。
  5. 内容積が丸型と比べ25%大きい
    内断面積が大きいので、場合によっては1サイズ小さい管を採用でき、よりコンパクトな施工ができる。
  6. 圧縮強度が強い
    JIS C3653附属書3に適合。




施工例

インターチェンジ

インターチェンジ
  多条管路

トンネル側道

トンネル側道

U字溝内多条管路

U字溝内多条管路





製品仕様

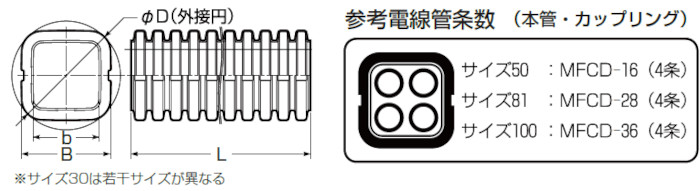

●難燃カクフレキ(難燃タイプ)

品 番 参考重量 B b φD 最大長さ 入数
(㎏ / 把) (m)
N-KFEP-30S 9 45 30 55 200 30m
N-KFEP-30L 15 50m
N-KFEP-50S 16.5 70 50 86 200 30m
N-KFEP-50L 27.5 50m
N-KFEP-75S 34 100 75 120 100 30m
N-KFEP-75L 56.5 50m
N-KFEP-81S 36 110 81 133 100 30m
N-KFEP-81L 60 50m
N-KFEP-100S 51 138 103 165 100 30m
N-KFEP-100L 85 50m
N-KFEP-130S 75 178 130 207 30 30m

難燃カクフレキ(難燃タイプ)

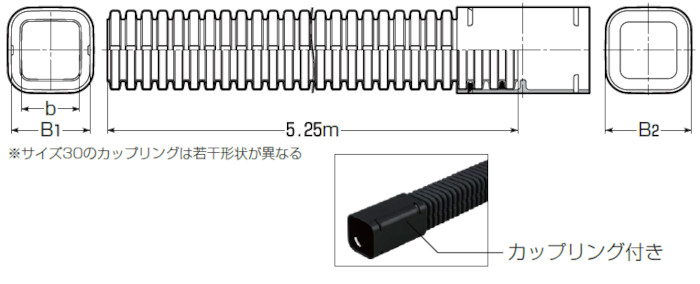

●難燃カクフレキ(5.25m直管)

品 番 参考重量 B1 B2
(㎏ /把)
N-KFEP-30MD 1.7 45 57 30
N-KFEP-50MD 3.2 70 80 50
N-KFEP-75MD 5.8 100 110 75
N-KFEP-81MD 7 110 122 81
N-KFEP-100MD 10 138 150 103
N-KFEP-130MD 14.8 178 192 130
N-KFEP-150MD 18 210 210 150

※N-KFEP-150MDは受注品
難燃カクフレキ(5.25m直管)
