電力用ケーブル保護管 SFVP®|強化可とう管|古河電気工業株式会社

施工写真

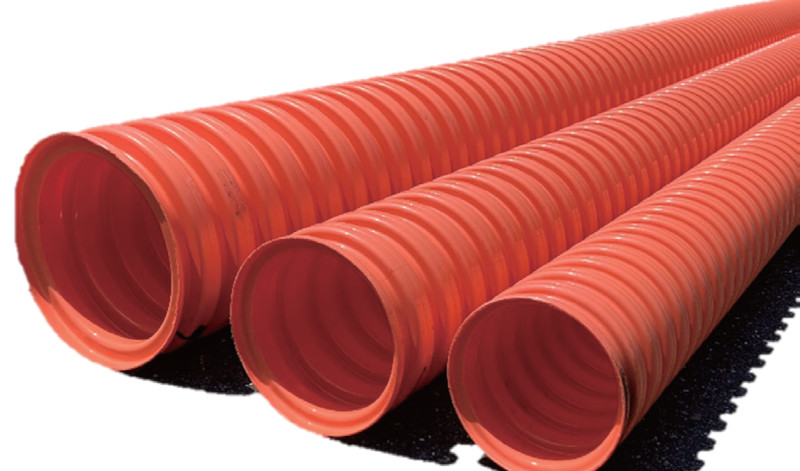

製品写真

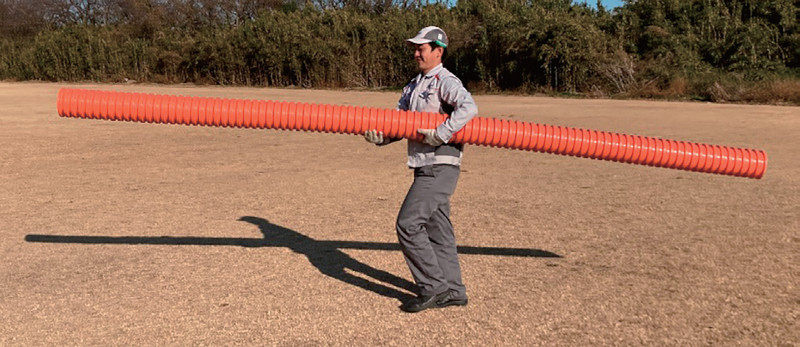

一人で容易に運搬可能
一人で容易に運搬可能



概要

電力ケーブル埋設管工事のコスト低減を実現。
通線性と省施工性を両立させた電力ケーブル保護管「SFVP」。
採用実績が豊富なエフレックスの「施工しやすさ」と、再エネ送電路に求められる「強度」、「通線性」を兼ね備えたケーブルメーカーが考え抜いた電力ケーブル保護管。



特長

通線性

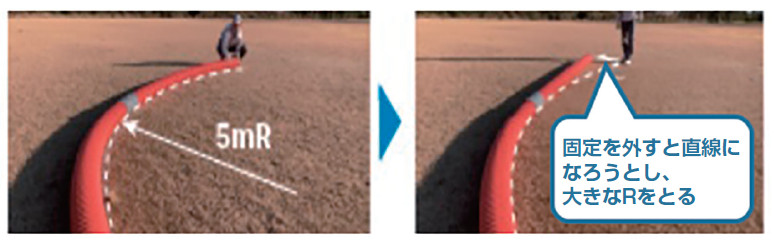

  • 整直復元力で小曲り抑制
    屈曲し難い曲げ剛性でケーブル通線時の不通過リスクを回避。直線部は整直性を有し、曲がり部は反発で管自体が緩やかな曲げRになることで、曲げ抑制を実現。
    通線張力を低減。
    管敷設作業の標準化と施工管理業務軽減で作業者人手不足解消に貢献することができる。

    通線性
  • 内径拡大(呼び径+10㎜)
    呼び径+10㎜で、側圧・張力計算値低減。
    ケーブル通線しやすい。

    内径拡大

    単位:mm
    呼び径 φ130 φ150 φ200
    内径 140 160 210
    外径 164 191 256
  • 静摩擦係数 低
    静摩擦係数実験結果(参考値)

    呼び径 電力ケーブル用
    塩ビ管
    SFVP
    φ150 平均0.6以下 平均0.45以下

    ※同社実験値(20℃条件)
    CVTケーブル
    10回測定の平均値(最大最小除く)



省施工性
  • 軽量:一般的な電力ケーブル用塩ビ管の1/3の重量
  • 曲がり管不要
    曲げ施工は本管曲げで対応。
    部材拾い出しが容易。

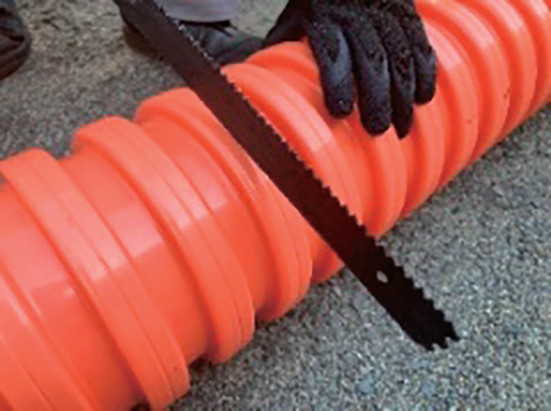

  • 長さ調整加工も容易
    手ノコ加工可能。
    切断溝で短尺加工容易。
  • SFVP製品仕様
    電線共同溝マニュアルとJIS C 3653に適合した管路。
  • 省施工性


    項目 要求性能 結果 合否
    強度 圧縮強度 規定の圧縮荷重に対して、
    変形率3.5%以下であること (JIS C 3653)
    変形率3.5%以下 合格
    扁平試験 外径の1/2まで圧縮し、割れ・ヒビが発生しないこと 異常なし 合格
    水密性 継手部水密 外水圧0.05MPa×5分間漏水なし 10分間漏水なし 合格
    導通性 静摩擦係数 最大0.9、平均0.8以下 平均0.45 合格
    耐衝撃性 スコップ衝撃 温度0、60℃条件、
    スコップ先端が管路内に露出しないこと
    露出なし 合格
    難燃性 規定時間接炎後、
    30秒以内に自滅すること (JIS C 3653)
    0秒 合格
    耐震性 管路材長が1%伸縮したとき、
    継手に亀裂・その他有害な欠点がないこと
    異常なし 合格
    耐熱性 ビカット
    軟化試験
    ビカット軟化温度80℃以上であること (JIS K 7206 B-50法による) 80℃以上 合格



製品ラインアップ

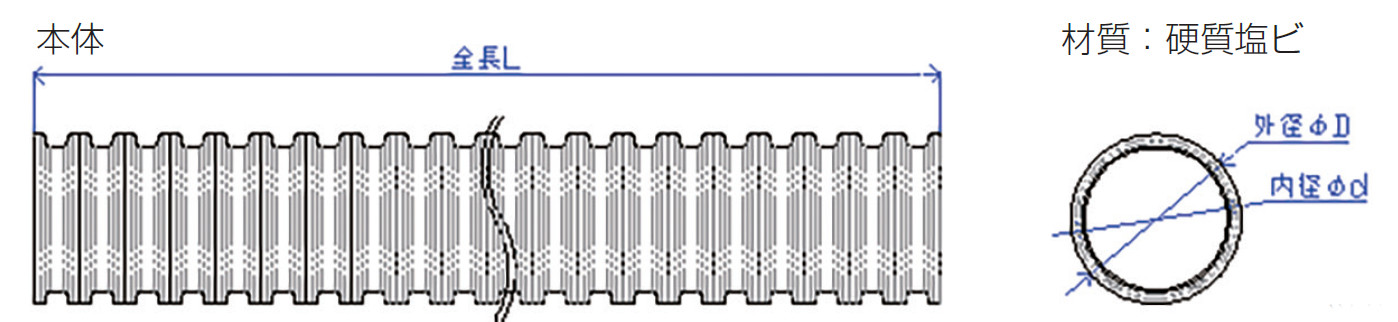

製品図
呼び径 品番 外径φD 内径φd 全長 参考重量 (kg/本)
130 SFVP-130 164 140 4,000 8
150 SFVP-150 191 160 4,000 9
200 SFVP-200 256 210 4,000 16
接着式直線継手 ヤリトリ継手 接着式ロングベルマウス
接着式直線継手 ヤリトリ継手 接着式ロングベルマウス
継手部での屈曲リスクを軽減 MH間の長さ調整用部材 対応壁厚200~300mmに対応

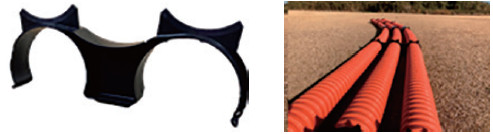

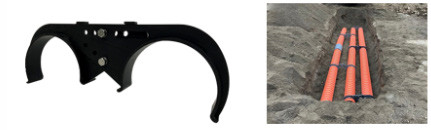

異種管継手 2連スペーサー
(※開発中)
異種管継手 2連スペーサー
エフレックス他異種管への変換用 離隔管理に最適、曲げ線形固定にも対応
