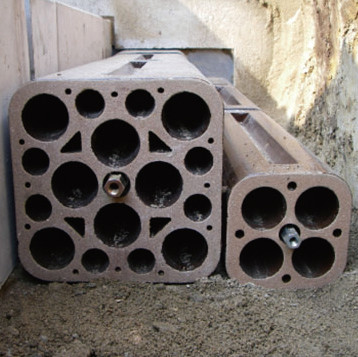

セラダクト｜ケーブル保護用多孔陶管｜杉江製陶株式会社

NETIS 登録番号：（旧）CB‐980038‐V
セラダクト　neo（トンネル対応）

セラダクト　neo（トンネル対応）

セラダクト　エル・ソタノ（空港対応）
セラダクト　エル・ソタノ（空港対応）





概要

「セラダクト」は「防災・エコ・高品質」をモットーに、全国のトンネル、空港、電線共同溝などに、数多くの実績を有している。

通常タイプの『A（エース）』『コンダクト』の他に、トンネル専用の『neo（ネオ）』、空港では高強度の『エル･ソタノ』のラインアップで展開中である。



特長

  1. 防災
    ・万が一のトンネル火災も大丈夫（日本坂トンネル火災）
    ・大地震にも耐えうる強さ（阪神淡路大震災）
  2. エコ
    ・建設汚泥を原料に使用（NETIS旧登録）
    ・50％のリサイクル率
    ・管材の再利用も可能（2003年八風山トンネル他）
  3. 高品質
    ・長期間変形なくケーブルを保護（関門トンネルで60年以上の使用実績）
    ・優れた耐圧強度（JIS規格に適合しT25対応）
    ・高強度「エル・ソタノ」は航空機荷重に対応（現在30空港の納入実績）
    ・土壌を選ばず、温泉地でも安心（安房トンネル温泉湧水）
  4. 優れた経済性
    ・多条数のケーブルをコンパクトに収納（不燃性で堅牢な隔壁）

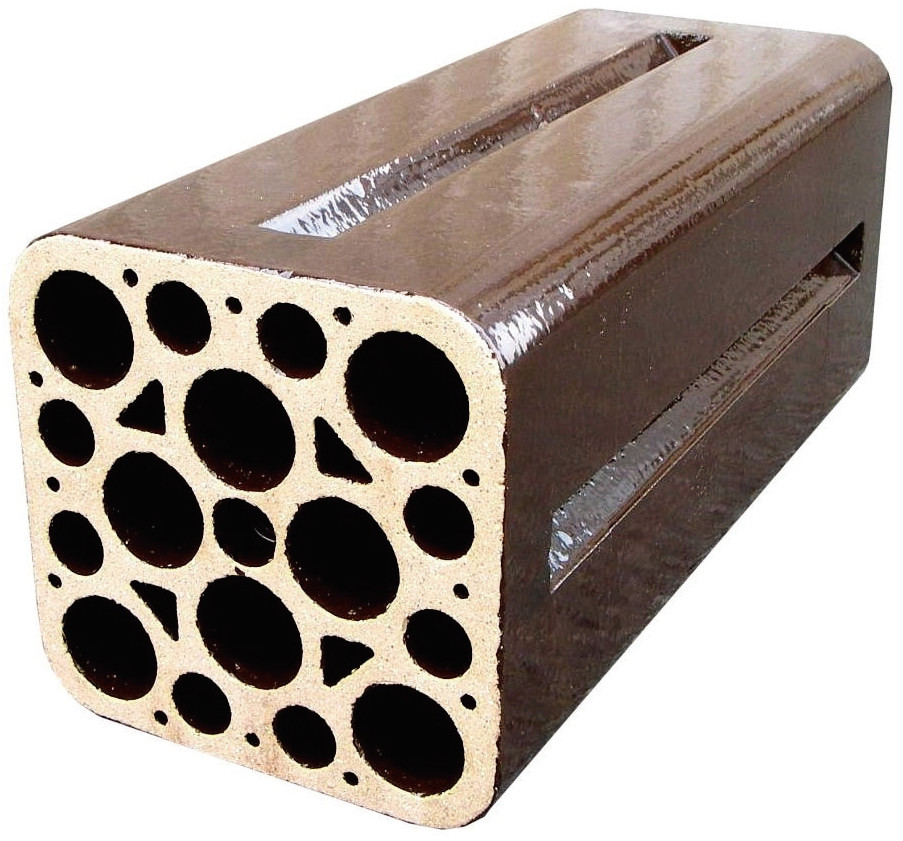

    ・「タモクト」はケーブル孔が16孔（30Φ、50Φ各8孔）
    ・簡単接続と一括埋め戻しで工期短縮しローコスト
    ・トンネル専用「neo」は新接続方法でさらにスピードアップ
    ・保守管理が容易（扁平、変形なくケーブル孔を長期間守る）




施工実績（令和5～6年）

  • 東・中・西日本高速道路株式会社
    東日本管内　・山形自動車道・長野自動車道
    　　　　　　・ 関越自動車道・首都圏中央連絡自動車道
    スマートIC
    中日本管内　・新東名高速道路 小河内TN改修
    　　　　　　・東名高速道路 宇利TN改修
    西日本管内　・松山自動車道４車線化
    　　　　　　・八木山バイパス４車線化
  • 国土交通省
    長岡国道　　　国道289号 八十里越道路
    浜松河川国道　三遠道路１号～４号ＴＮ
    愛知国道・三重河川国道電線共同溝
  • 県、市町村
    茨城県 上曽TN
    三重県 恵利原五知TN
    愛知県、三重県、岐阜県、静岡県
    名古屋市、一宮市、沼津市他電線共同溝
  • 空港関係
    高知空港、北九州空港、福岡空港
    宮崎空港、鹿児島空港
    入間基地、下総航空基地、木更津駐屯地
    厚木航空基地、新田原基地

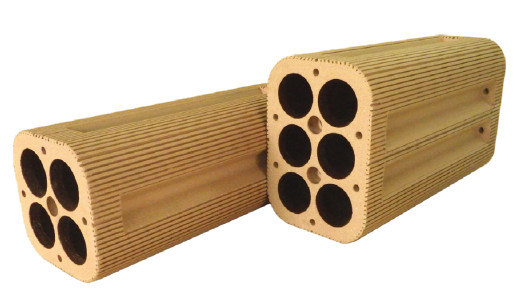

セラダクトA（エース）の特徴



施工例

セラダクトA施工例（トンネル）

トンネル

セラダクトA施工例（空港）

空港




「セラダクト｜ケーブル保護用多孔陶管｜杉江製陶株式会社」の資料請求はこちらから

杉江製陶株式会社 メーカーの製品一覧 >

住所 〒 141-0031 東京都品川区西五反田1-27-5 VORT五反田ビル6F TEL 03-6417-9451 FAX 03-6417-9452
HP https://www.sugie.co.jp/

積算資料（単価情報）

掲載価格の条件 >

「月刊 積算資料」をお買い求めの上、ご参照ください。

品名 規格
セラダクト neo(トンネル対応) 径54mm 2孔 縦90mm 横161mm 長650mm 質量10.7kg/組
セラダクト neo(トンネル対応) 径54mm 2孔 曲管15° 200R 質量3.3kg/組
セラダクト neo(トンネル対応) 径54mm 3孔 縦90mm 横235mm 長650mm 質量17.0kg/組
セラダクト neo(トンネル対応) 径54mm 3孔 曲管15° 200R 質量4.8kg/組
セラダクト neo(トンネル対応) 径54mm 4孔 縦158mm 横158mm 長650mm 質量16.4kg/組
セラダクト neo(トンネル対応) 径54mm 4孔 曲管15° 200R 質量5.1kg/組
セラダクト neo(トンネル対応) 径54mm 6孔 縦158mm 横230mm 長650mm 質量23.7kg/組
セラダクト neo(トンネル対応) 径54mm 6孔 曲管15° 200R 質量7.3kg/組
セラダクト neo(トンネル対応) 径54mm 9孔 縦230mm 横230mm 長650mm 質量33.9kg/組
セラダクト neo(トンネル対応) 径54mm 9孔 曲管15° 200R 質量10.4kg/組
セラダクト neo(トンネル対応) 径75mm 2孔 縦113mm 横208mm 長650mm 質量19.0kg/組
セラダクト neo(トンネル対応) 径75mm 2孔 曲管15° 200R 質量5.4kg/組
セラダクト neo(トンネル対応) 径75mm 4孔 縦204mm 横204mm 長650mm 質量24.2kg/組
セラダクト neo(トンネル対応) 径75mm 4孔 曲管15° 200R 質量7.5kg/組
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 12孔 縦239mm 横239mm 長600mm 質量37kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 12孔 縦239mm 横239mm 長150mm 質量10kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 12孔 縦239mm 横239mm 長200mm 質量13kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 12孔 曲管5° 200R 質量13kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 12孔 曲管15° 200R 質量13kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 12孔 曲管6° 250R 質量15kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 16孔 縦267mm 横267mm 長600mm 質量52kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 16孔 縦267mm 横267mm 長150mm 質量14kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 16孔 縦267mm 横267mm 長200mm 質量19kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 16孔 曲管5° 200R 質量19kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 16孔 曲管15° 200R 質量19kg/組 接続ボルト・パッキン付
セラダクト タモクト(電線共同溝対応) 径30mm+径50mm 16孔 曲管6° 250R 質量23kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 4孔 縦158mm 横158mm 長600mm 質量15kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 4孔 縦158mm 横158mm 長150mm 質量5kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 6孔 縦158mm 横226mm 長600mm 質量21kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 6孔 縦158mm 横226mm 長150mm 質量6kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 9孔 縦226mm 横226mm 長600mm 質量31kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 9孔 縦226mm 横226mm 長150mm 質量9kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 4孔 縦158mm 横158mm 長200mm 質量6kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 6孔 縦158mm 横226mm 長200mm 質量8kg/組 接続ボルト・パッキン付
セラダクトA 径54mm 9孔 縦226mm 横226mm 長200mm 質量12kg/組 接続ボルト・パッキン付
