橋梁用EPIS50(橋梁用耐震管路材)

橋梁用耐震管路材 使用イメージ





概要

橋梁用耐震管路材は、橋梁部に添架される電気、通信設備の配管路の耐震化を目的として使用する管路材である。

橋軸方向の伸縮に加え、橋軸直角方向への移動にも対応可能で、地震時の橋の動きに追従して添架管路の破損を防ぐ。



特長

・橋梁の壁高欄ジョイント部伸縮継手として使用
・橋軸方向の移動量は最大±650mmまで対応
・軸直角方向の移動量は最大±500mmまで対応(遊間が300mm以上の場合)
・SUS製で端部はねじ加工を施している

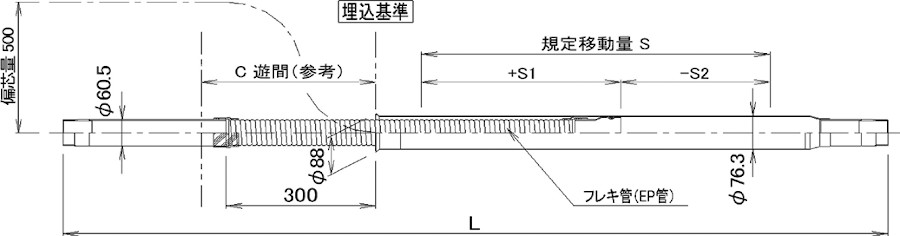

製品概略図





寸法表

呼 称 全長 遊間
(参考)
移動量
軸方向 +移動量 -移動量 軸直角方向
L(㎜) C(㎜) S(㎜) S1(㎜) S2(㎜) H(㎜)
橋梁用EPIS50×600S 1506 300 600 300 300 ±500
橋梁用EPIS50×700N 1656 350 700 400 300
橋梁用EPIS50×800N 1806 400 800 500 300
橋梁用EPIS50×900N 1956 450 900 600 300
橋梁用EPIS50×1000N 2106 500 1000 600 400
橋梁用EPIS50×1100N 2256 550 1100 700 400
橋梁用EPIS50×1200N 2406 600 1200 800 400
橋梁用EPIS50×1300N 2606 650 1300 900 400





施工例

壁高欄 ジョイント部

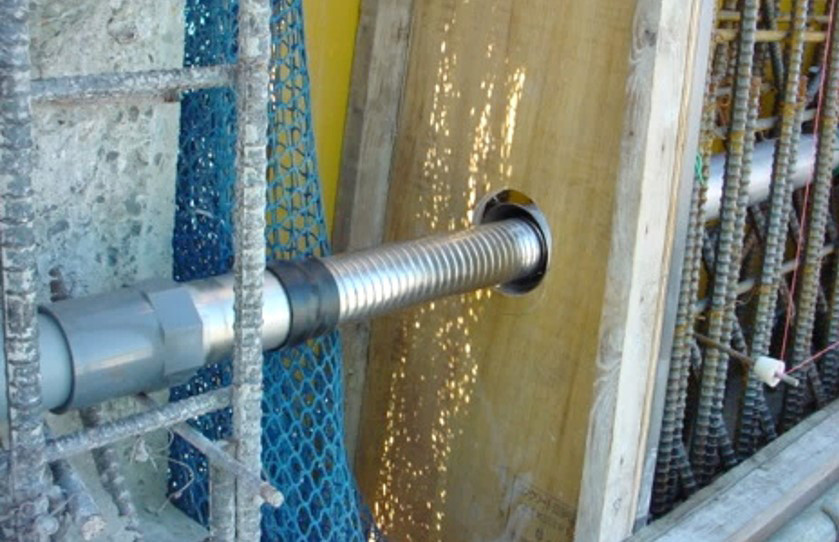

EPIS 取付状態


活用効果

・管路破損によるケーブル破断のリスクを低減し、電気、通信設備の信頼性を向上させる
・配管設備を壁高欄内で収めることが可能なため、設備の省スペース化や美観の向上につながる


国土交通省大臣官房技術調査課電気通信室 監修
「電気通信設備据付標準図集 平成31年4月」
CG-1210 橋梁ジョイント部配管敷設概要図
壁高欄内、耐震継手埋込方式
                における同社対応品
