吊り棚足場　OK Swiper｜足場・支保材｜光洋機械産業株式会社

概要

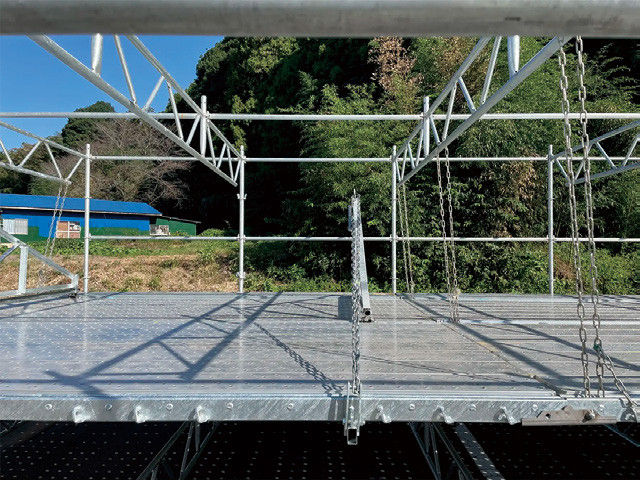

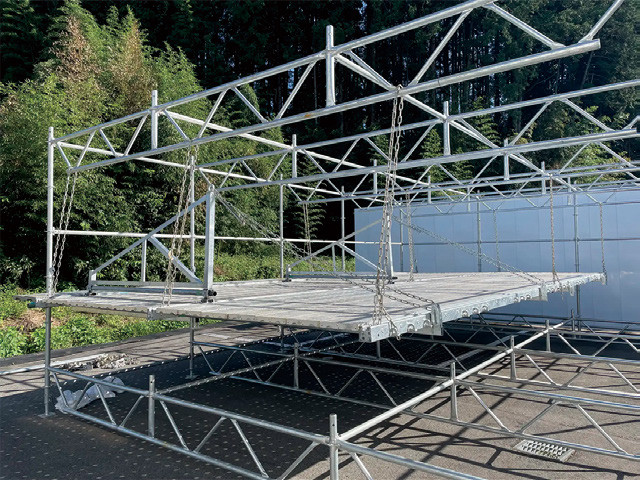

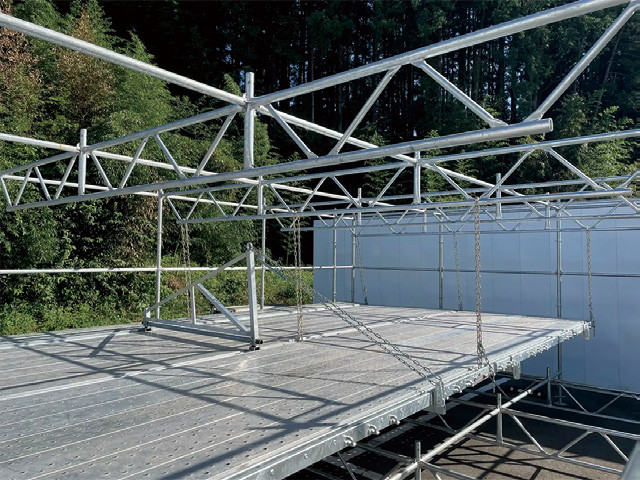

「OK Swiper」は、主に鉄道橋、道路橋、跨線橋、歩道橋などの維持修繕工事に用いる吊り棚足場である。
専用の送り出し治具（送り出しブラケット）を用いて、おやごを送り出す床先行方式であるため、安全かつスピーディーに組み立て・解体が可能である。
主要部材は、おやご、ころばし、足場板の３つで構成され、少ない部材で施工することができる。

またアルミロングステージはもとより、事業者が既に所有しているアルミ足場板、杉足場板を使用することも可能である。
おやご、ころばしは、結束性を考慮した設計であるため、省スペースでの運搬・保管を実現。
シートをタッカーで固定する場合は、タッカーで固定するための桟木を任意の位置に取り付けることができるため、施工が容易である。

※「OK Swiper」および「OKスワイパー」は光洋機械産業株式会社の登録商標である。

特長

送り出し治具（送り出しブラケット）で安全かつスピーディーに施工することができる。
おやごの送り出し方向のチェーンピッチを最大1,780㎜まで飛ばすことが可能なため、ステージ上での空間を大きく設けることが可能（最大3,800×1,780㎜）。
足場板は光洋機械産業のアルミロングステージだけでなく、アルミ足場板、杉足場板を使用することができる。
ころばしは、足場内での作業時の転がりによる落下を防止するため、角パイプを採用。

※足場板は種類とサイズにより適合しない場合があるため、詳細は同社営業部まで問い合わせ。

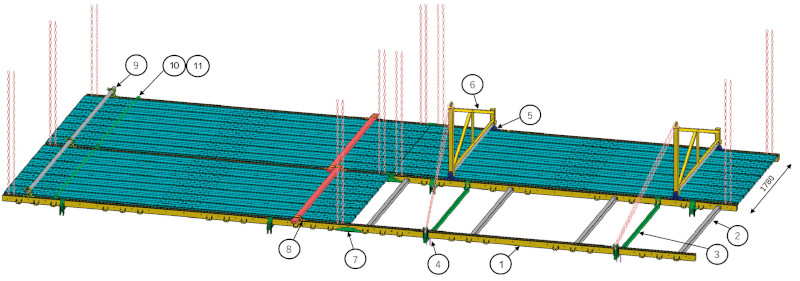

全体図

①おやご ②ころばし ③補助材 ④ガイド金具 ⑤送り出しブラケット取り付け金具 ⑥送り出しブラケット ⑦ジョイント金具⑧桟木固定金具 ⑨単管取り付け金具 ⑩床材押さえパイプ ⑪床材押さえパイプ取り付け金具
