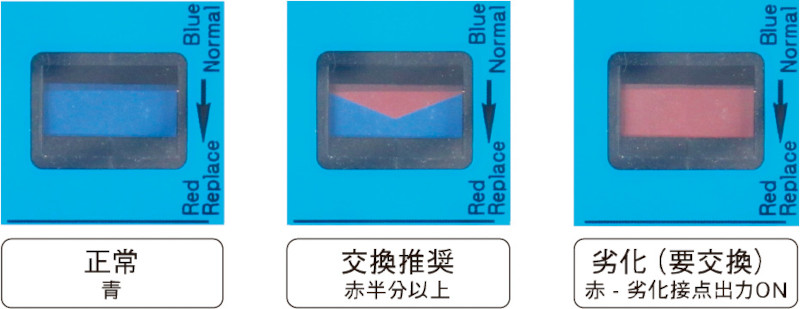

PRO-MONIシリーズは、信号回線に侵入する雷サージによる絶縁破壊から機器を保護する信号回線用SPDで、SPDの正常・交換推奨・劣化の状態を、製品上部の表示窓から目視で確認できる機能を有しており、メンテナンス効率の向上や状態保全に適している。
また劣化時には接点出力機能により、遠方の監視システムでSPDの状態確認が可能。

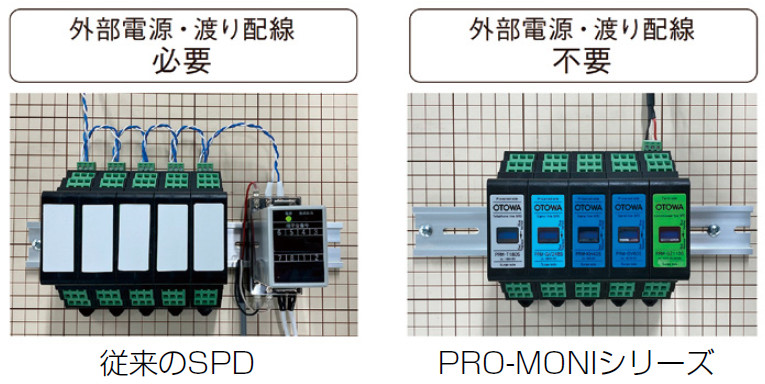

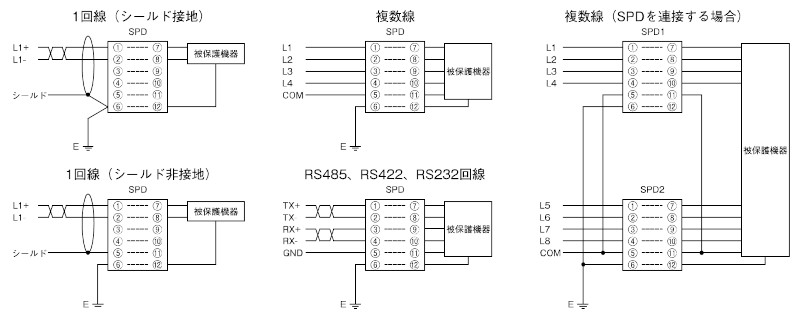

これまで状態表示や劣化接点出力の機能を使用する場合、専用の外部電源や接点用に連接配線が必要だったが、PRO-MONIシリーズは無電源で状態表示が可能。
また新たな連接機構により接点用の連接配線が不要となり、電源、配線、設置スペース、工数の削減と大きなメリットを有したSPDとなった。
さらに、地球環境へ配慮し、ケースにはリサイクル樹脂材を採用することで、環境負荷の低減を実現している。
| 形式 | 最大連続使用電圧 Uc 注１） | 電圧防護レベル Up 注２） | インパルス耐久性注３） | ||
| 線 間 | 対地間 | C2（8/20 μ s）注４） | D1（10/350 μ s）注５） | ||
| PRM-GV5BS | 11.6V DC | 50V | 500V | 10kA | 2.5kA |
| PRM-GV12BS | 15.0V DC | 55V | 500V | 10kA | 2.5kA |
| PRM-GV24BS | 28.0V DC | 70V | 500V | 10kA | 2.5kA |
| PRM-GV38BS | 40.0V DC | 90V | 500V | 10kA | 2.5kA |
| PRM-GV60S | 90.0V DC | 180V | 500V | 10kA | 2.5kA |
| PRM-KH40S | 40.0V DC | 100V | 500V | 10kA | 2.5kA |
| PRM-T180S | 180V DC | 350V | 500V | 10kA | 2.5kA |
| PRM-GZ110S | 110V AC・DC | 600V | 900V | 10kA | 2.5kA |
注１）AC回路でも使用可能だが、回路電圧のピーク値より大きいUcのSPDを選定すること
注２）開回路電圧10kV（1.2/50μs）、短絡回路電流5kA（8/20μs）を印加時の出力側（PROTECTSIDE）の制限電圧
注３）合計による表記。各ライン（１線）の値は機種により異なるため、製品仕様書を要確認
注４）JIS C 5381-21、6.2.1.3表３より選択したインパルス印加時、選択インパルス＝カテゴリC2、開回路電圧20kV（1.2/50μs）、短絡回路電流10kA（8/20μs）正負各５回
注５）JIS C 5381-21、6.2.1.3表３より選択したインパルス印加時、選択インパルス＝カテゴリD1、開回路電圧１kV以上、短絡回路電流2.5kA（10/350μs）正負各１回
