スプリング式メッセンジャワイヤ開度計（施工性の向上、作業工程の短縮）｜エヌエスディ株式会社

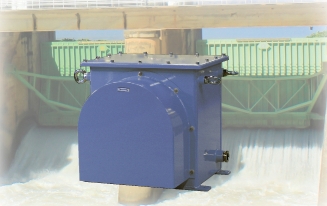

「スプリング式メッセンジャワイヤ開度計」は、ダム・堰等のゲート開度をワイヤで検出する開度システムである。ワイヤを扉体に取り付け、そのワイヤをドラムとスプリングで巻き取るシンプルな構成である。ワイヤ巻取量は開度検出器アブソコーダで検出する。スプリング式でMAX70mの検出を実現している。

カテゴリ：水門設備
NETIS登録番号：CG-220012-A

類似技術に対する優位性

新規性	本技術は、揚程70mまで対応可能なスプリング式メッセンジャワイヤである。
品質性	カウンタウェイトがなく、内部構造がシンプルなため故障の発生が少ない。
施工性・工期短縮	カウンタウェイト設置作業が不要なため作業が容易である。スプリング式のため、カウンタウェイトの設置は不要で、設計の負荷が少なく、施工性が良好である。
維持管理	内部構造がシンプルなため、主な点検個所は外観とワイヤ状態の確認だけである。
景観・美観性	カウンタウェイトがなく、構造がシンプルである。
施工実績	布目ダム選択取水設備取水ゲート整備工事、香東川総合開発事業椛川ダム取水設備工事、川上ダム取水放流設備工事
適用範囲	ゲート揚程70mまで対応可能である。
