法面工｜防災・減災の地山補強土　PAN WALL（パンウォール）工法｜PAN WALL工法協会

土木学会技術評価第0014号　NETIS登録番号：CG-200016-A（河川PANWALL）/CB-170019-VE（VERTICAL PANWALL［活用促進技術］）

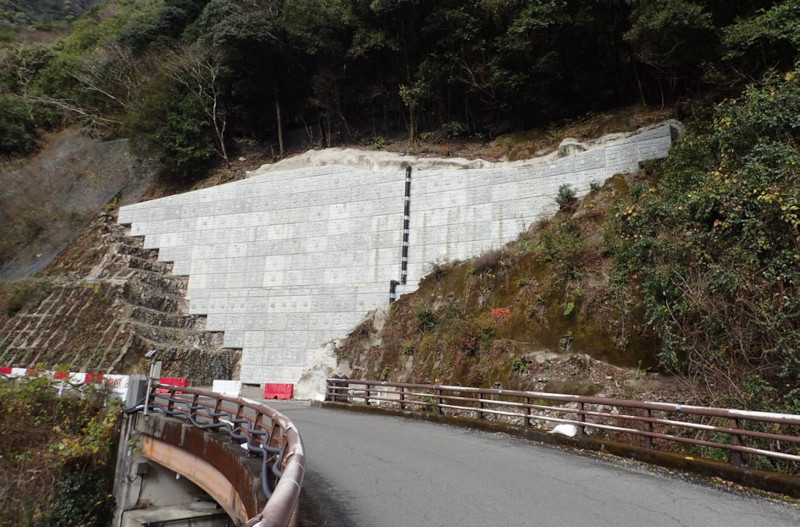

道路の山側拡幅の例（熊本県五木村内）
勾配1:0.0（垂直）　最大高16.9m

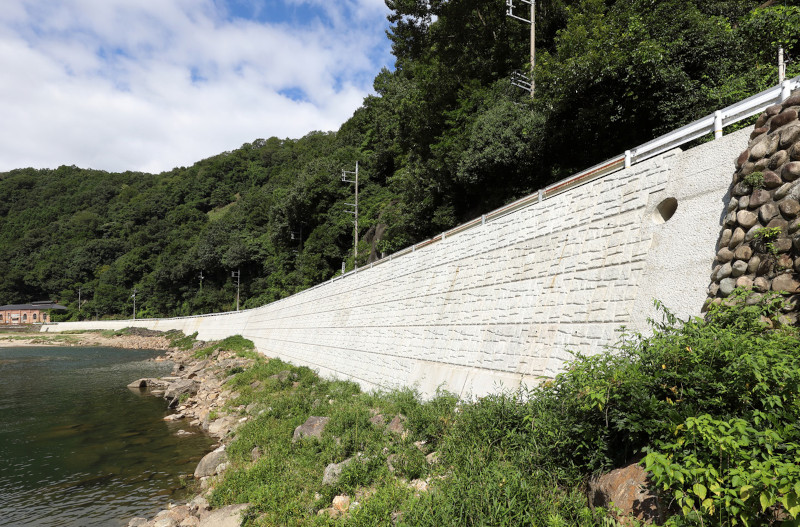

道路の谷側拡幅の例（広島県広島市）
勾配 1:0.4　最大高5.6m

概要

「PAN WALL工法」は、表面工にプレキャストコンクリート板を使用した地山補強土工法である。

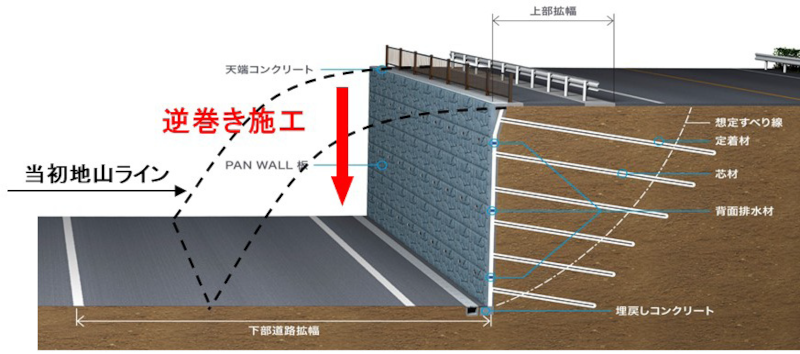

急勾配化（垂直～5分、 3分標準）により工事に伴う影響範囲を低減し、安全な「逆巻き施工」を基本としている。
また「順巻き施工」によって、ブロック積み擁壁などの既設構造物の補強や、現道を供用しながらの谷側拡幅工事にも活用ができる。

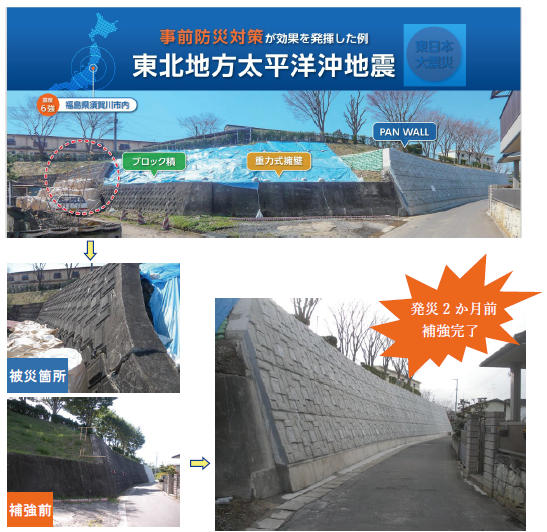

東北地方太平洋沖地震や熊本地震において変状は認められず、また、九州北部豪雨においても有害な全体変形は見受けられなかった。

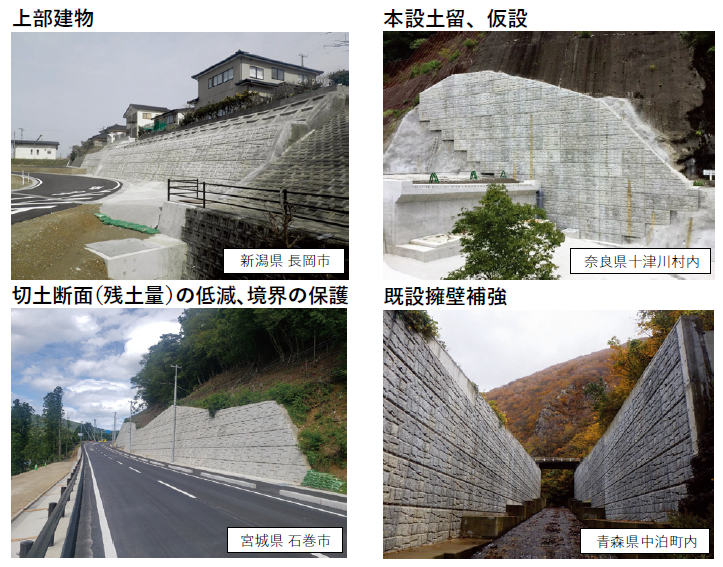

防災・減災・国土強靭化対策に貢献し、高速道路や自動車専用道路の拡幅、掘込河道等の護岸の新設や補強でも効果を発揮する。

［適用条件］
