掘削土再利用連壁工法　CRM工法｜連続地中壁工｜CRM工法研究会

施工完了

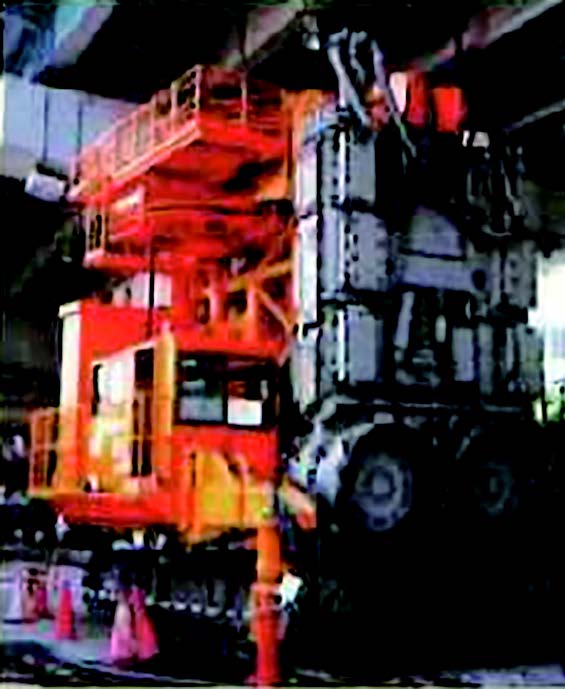

水平多軸回転式掘削機

ソイルセメント製造プラント

概要

掘削土にセメントミルクを添加攪拌し、ソイルセメント（再資源）として溝内に打設する掘削土再利用の連壁工法（再利用率は平均60％程度）。

特長

１．掘削残土処理費を大幅に低減できる。
２．基本エレメントを１ガットにすることで、安定液プラントの簡素化・省力化が図れる。
３．ソイルセメント製造を場内で行うため、打設時間が自由に設定できる。
４．ソイルセメントを地上プラントで製造するため撹拌効率が良く、原位置攪拌工法と比較し、セメント添加量を低減できる。
５．等圧壁のため、芯材ピッチに制約がなく、経済的な設計が可能。

工法の種類

●CRM-W：掘削土再利用連壁工法（RC連壁の掘削施工技術を利用する工法）
●CRM-P：大口径柱列ソイル工法（全回転型オールケーシング杭の掘削施工技術を利用する工法）

品質

・ソイルセメントは地上混練により、任意の強度で均一な製品として製造される。
・RC連続壁の精度管理技術で掘削するため、高い垂直精度が確保できる。
・壁のジョイント部は、ソイルセメントをカッティングするため、高い止水性が確保できる。

特性

・各種RC連続壁掘削機の仕様により、あらゆる地盤に対応できる。
・土質状況（先端不透水層）の確認が容易にできる。

掘削土再利用の方法

工法種類	堀削機種	施工深度（ｍ）	施工壁厚（㎜）
CRM-W	ロッド式油圧バケット掘削機	Dp≦55	t=600～1200
	懸垂式油圧バケット掘削機	Dp≦55	t=500～1200
	懸垂式電動油圧バケット掘削機	Dp≦70	t=600～2400
	水平多軸回転式掘削機	Dp≦70	t=640～2400
CRM-P	オールケーシング掘削機	Dp≦40	t=1000～3000
CRM-P	オールケーシング掘削機	Dp≦50	t=1000～2000

「掘削土再利用連壁工法　CRM工法｜連続地中壁工｜CRM工法研究会」の資料請求はこちらから

CRM工法研究会メーカーの製品一覧 >

住所〒 162-0824 東京都新宿区揚場町2-20 嶋田ビル6F テクノス(株)内 TEL 03-5228-1183 FAX 03-5228-1182
HP http://www.crm-j.com/
