鋼製地中連続壁工法　工法-Ⅰ（コンクリート等充填鋼製地中連続壁工法）工法-Ⅱ（ソイルセメント鋼製地中連続壁工法）｜連続地中壁工｜鋼製地中連続壁協会

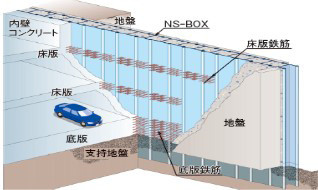

主な用途　地下道路・地下駅、立坑等の本体地下壁
主な用途　地下道路・地下駅、立坑等の本体地下壁

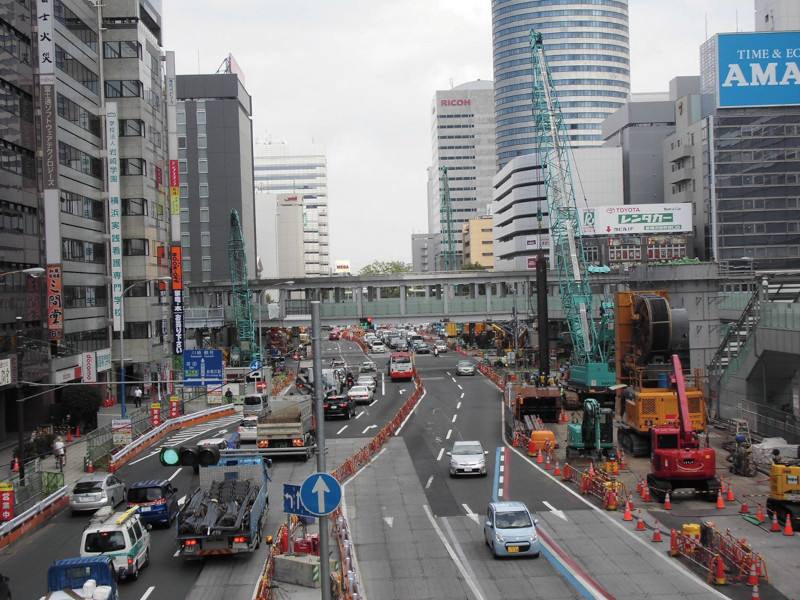

施工写真
施工写真

概要

鋼製地中連続壁工法とは、継手を有するＨ形形状の鋼製連壁部材「NS-BOX」を連続して地中に建て込み、高剛性の地下壁体を構築する工法である。
工法-Ⅰ（コンクリート等充填鋼製地中連続壁工法）、工法-Ⅱ（ソイルセメント鋼製地中連続壁工法）の２種類がある。工法-Ⅰは大深度・大壁厚に対応可能。工法-Ⅱは深度60ｍ、壁厚1.2mまでと適用範囲は限定されるが、工法-Ⅰに比べ、高剛性かつプラント設備も小さいため、より薄壁化・省スペース化が可能となり、工期・経済性に優れている。
●施工実績
横浜湘南道路藤沢立坑、環状２号線地下トンネル、相鉄・東急直通線新綱島駅、新横浜駅他


工法-Ⅰ（コンクリート等充填鋼製地中連続壁工法）

安定液掘削した溝にNS-BOXを相互に連結しながら建て込み、コンクリートなどを充填して壁体を構築する。

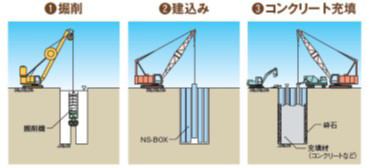

施工ステップ図
施工ステップ図

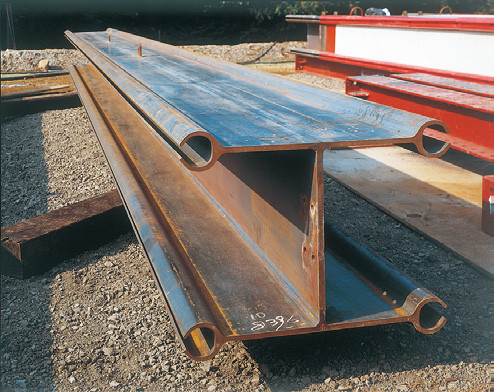

NS-BOX（GH-R）
NS-BOX（GH-R）

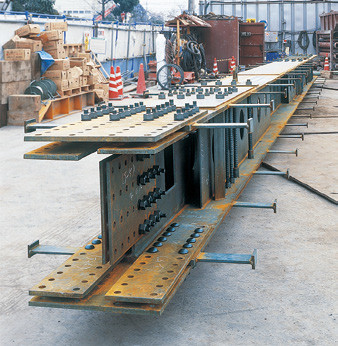

NS-BOX（GH-H）
NS-BOX（GH-H）
工法-Ⅱ（ソイルセメント鋼製地中連続壁工法）

原位置土混合撹拌工法などにより、ソイルセメント壁を造成後、NS-BOXを相互に連結しながら建て込み、壁体を構築する。

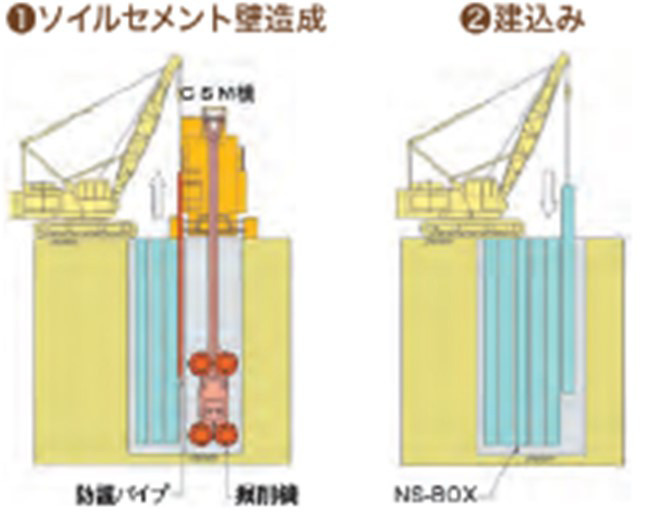

施工ステップ図（CSM工法の例）
施工ステップ図（CSM工法の例）
NS-BOX（GH-R）
NS-BOX（GH-R）
NS-BOX（GH-I）
NS-BOX（GH-I）




特長

  1. 現場省スペース
    NS-BOXは工場製作するため、現場での加工ヤードが不要。軽量のため、建設機械の小型化が可能。
    プラントヤードの縮小が可能（工法-Ⅱ）。
  2. 薄壁化
    RC連壁と比較して壁厚の30～40％の削減が可能。本体利用することにより用地制限を緩和可能。
  3. 高止水性
    芯材が嵌合継手により連続的に配置されるため、芯材が離散的に配置される他の工法に比べて高い止水性を確保。
