F-PUT^TM製品概要

置換空調システム

概要

F-PUTは置換空調用吹出口（フロアマスター）とパッケージエアコンをユニット化したシステムである。

置換空調の導入に適した体育館や工場などの大空間に、新築・既存を問わず据付が容易なため、短い工期で快適な空調を実現する。
新鮮な給気を速やかに供給し、室内で発生する汚染物質を拡散させずに効率よく排出する。
また居住域のみを空調するため、省エネルギー性に優れ、換気効率が良く、空気の入れ換えが速く、体育館等の熱中症対策に最適。

●居住域全体に温度成層を形成（冷房時）

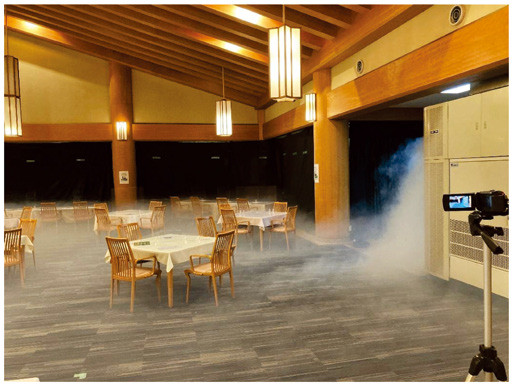

[吹き出し気流]
吹き出し直後に比重差で床面に降下し、
部屋全体に拡がる。

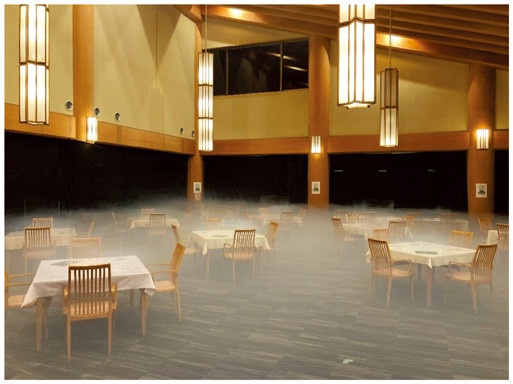

[空調範囲]
混ざらずに居住域の高さだけを空調する。

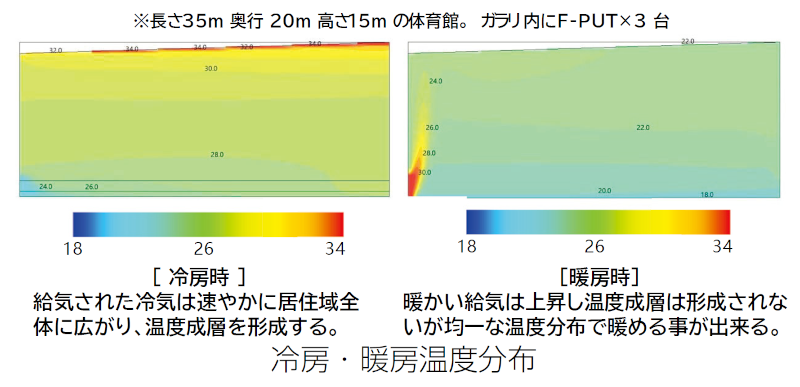

※長さ35m、奥行20m、高さ15mの体育館。ガラリ内にF-PUT×3 台

●冷房・暖房温度分布

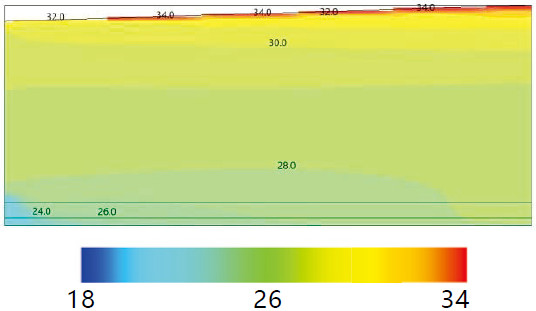

[冷房時]
給気された冷気は速やかに居住域全体に広がり、
温度成層を形成する。

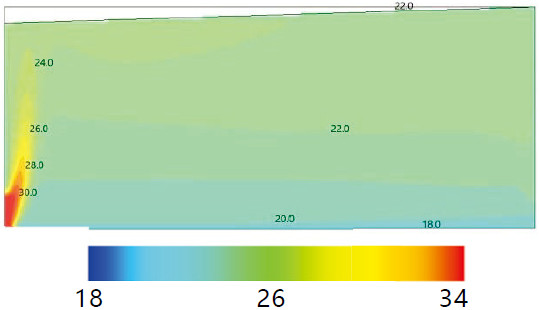

[暖房時]
暖かい給気は上昇し温度成層は形成されないが
均一な温度分布で暖めることができる。

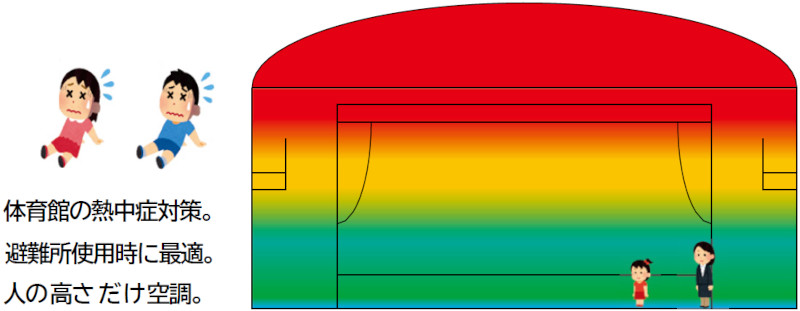

●温度分布イメージ

特長

設置が容易
置換空調用吹出口と空調機がユニット化されているため設置が容易である。
工事期間も最短で1週間と、季節休み中に設置が可能である。
気流を感じさせない。
バドミントン・卓球競技に対応。

吹出口からの吹出風速は0.5m/s 以下のため居住者に気流を感じさせない。
居住域風速は0.2 m/s以下のため、バドミントン、卓球競技にも支障がない。
置換空調システム
新鮮な給気を居住域に速やかに供給し、室内で発生する汚染物質を拡散させずに効率よく排出する。
置換空調の利点はそのままで、除湿や全外気運転も可能である。
省エネ・快適空調
居住域を効率よく空調でき、空調エネルギーが全体空調に対し60%と省エネである。
冷房効果の高い置換空調のため体育館の熱中症対策に最適である。

小中学校体育館の四隅に設置して全体を空調

TMES製品とのシステム提案例
