未利用熱回収用熱交換ユニット　GｰHEX バスケット型熱交換器｜熱交換器｜ジオシステム株式会社

製品図

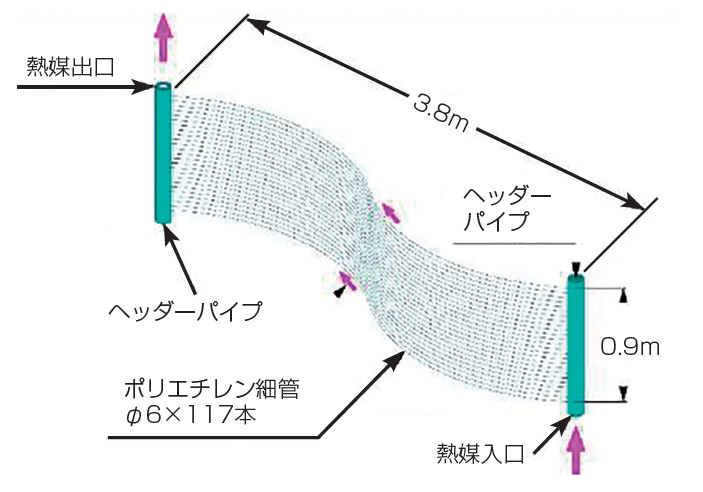

内蔵しているポリエチレン製シート状熱交換器

概要

井戸水、農業用水、湧水、温泉水や、工場排水などの流水には、未利用の熱エネルギー（再生可能エネルギー）が含まれている。
このエネルギーを取り出し、暖房や冷房に活用できる熱交換ユニットが、NEDOのプロジェクトを通して開発したG-HEX（ジー・ヘックス）である。

特長

１．細管を使用しているため、これまでの投げ込み式熱交換器に比べて熱交換性能が高い。
２．流路の圧力損失が小さく、他社φ500㎜製品と比較し、圧力損失：1/10以下、熱交換能力：５と経済的である。
３．温泉水等の腐食性の水質に強く、錆び対策も不要。
４．井戸水、排水、排湯などの水中での熱交換に最適。
５．詰まりに強く、水質を気にせずに使用できる。

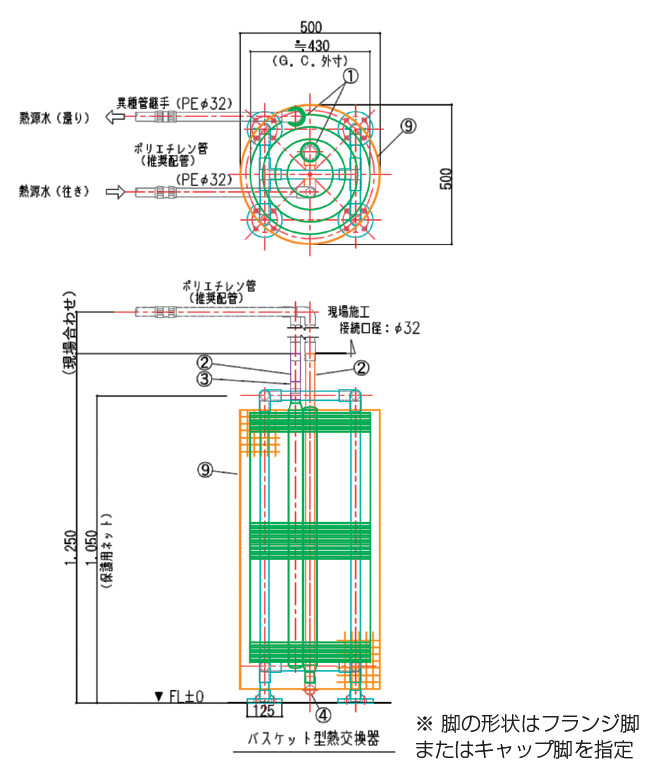

構造図

性能

●諸元

細管 SDR※1	内容積	体積	重量	定格圧力	定格流量（圧力損失）
8	9.7 ℓ	16.4 ℓ	14kg	0.5MPa (40℃ )	30ℓ /min （0.55mAq)

※1 SDR=管外径／肉厚
※ 熱交換能力は設置条件によって異なる

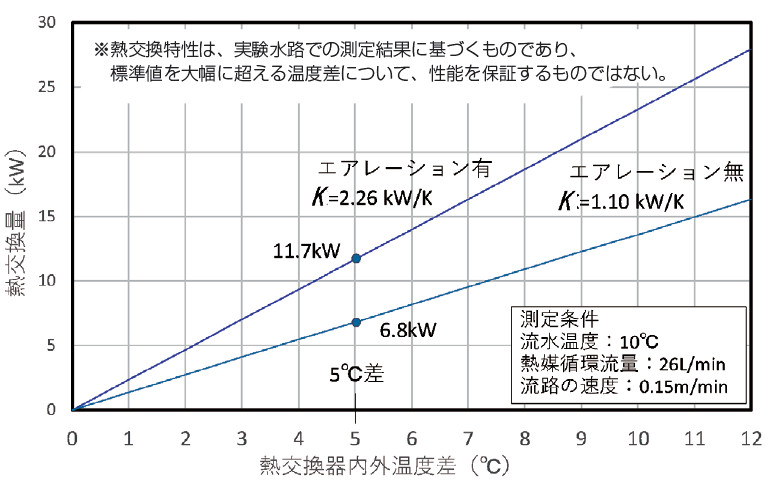

●熱交換特性

●熱交換器の内外温度差と熱交換量の関係
G-HEXの熱交換量は、熱交換器内と外側の温度差と G-HEXの熱交換率から簡易的には求められる。
ただし、熱源流体の流速、G-HEXの設置個数などによって熱交換率が変化するため、20%程度の余裕をみた設計が必要。

「未利用熱回収用熱交換ユニット　GｰHEX バスケット型熱交換器｜熱交換器｜ジオシステム株式会社」の資料請求はこちらから

ジオシステム株式会社メーカーの製品一覧 >

住所〒 177-0051 東京都練馬区関町北3-39-17 TEL 03-3920-9971 FAX 03-6760-0309
HP https://www.geo-system.jp/

積算資料（単価情報）

掲載価格の条件 >

品名	規格	単位	公表価格(税別)
G-HEX	径φ500×高1200mm 耐熱温度：60℃ 材質：PE-100	台	550,000円
G-HEX	径φ500×高1200mm 耐熱温度：80℃ 材質：PE-RT	台	825,000円

価格の適用
送料別途。

最終更新日：2025-07-23
