積算資料公表価格版
フレキシブルジョイント
ワンダーチューブ 本体
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.245
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径1/2A×長300mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 1,560円 |
| 呼び径1/2A×長500mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 2,160円 |
| 呼び径11/4A×長300mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 16,810円 |
| 呼び径11/4A×長500mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 21,270円 |
| 呼び径1A×長300mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 6,820円 |
| 呼び径1A×長500mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 8,870円 |
| 呼び径3/4A×長300mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 2,220円 |
| 呼び径3/4A×長500mm 袋ナット材質：C3604BD 低圧ファンコイルユニット用 | 個 | 3,000円 |

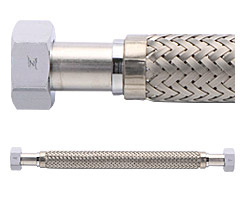

ワンダーブレード 本体
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.245
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径1/2A×長300mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 10,010円 |
| 呼び径1/2A×長500mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 12,160円 |
| 呼び径11/4A×長300mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 33,330円 |
| 呼び径11/4A×長500mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 41,060円 |
| 呼び径1A×長300mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 15,780円 |
| 呼び径1A×長500mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 18,850円 |
| 呼び径3/4A×長300mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 11,580円 |
| 呼び径3/4A×長500mm 袋ナット材質：CAC406 高圧ファンコイルユニット用 | 個 | 14,250円 |
Z-2000NW
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.246
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径15A×長300mm 非溶接フランジ型 | 個 | 6,400円 |
| 呼び径15A×長500mm 非溶接フランジ型 | 個 | 8,100円 |
| 呼び径20A×長300mm 非溶接フランジ型 | 個 | 7,200円 |
| 呼び径20A×長500mm 非溶接フランジ型 | 個 | 9,100円 |
| 呼び径25A×長300mm 非溶接フランジ型 | 個 | 8,700円 |
| 呼び径25A×長500mm 非溶接フランジ型 | 個 | 10,900円 |
| 呼び径32A×長300mm 非溶接フランジ型 | 個 | 10,500円 |
| 呼び径32A×長500mm 非溶接フランジ型 | 個 | 13,000円 |
| 呼び径40A×長300mm 非溶接フランジ型 | 個 | 11,600円 |
| 呼び径40A×長500mm 非溶接フランジ型 | 個 | 14,600円 |
| 呼び径50A×長300mm 非溶接フランジ型 | 個 | 13,800円 |
| 呼び径50A×長500mm 非溶接フランジ型 | 個 | 16,900円 |
ATジョイントSS400,10KF
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.245
耐薬品性、耐熱性、耐寒性、非粘着性、防振性。
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径100A×長158mm フッ素樹脂内装品 | 個 | 114,720円 |
| 呼び径125A×長173mm フッ素樹脂内装品 | 個 | 222,360円 |
| 呼び径150A×長189mm フッ素樹脂内装品 | 個 | 252,600円 |
| 呼び径25A×長107mm フッ素樹脂内装品 | 個 | 54,960円 |
| 呼び径32A×長117mm フッ素樹脂内装品 | 個 | 57,000円 |
| 呼び径40A×長117mm フッ素樹脂内装品 | 個 | 60,360円 |
| 呼び径50A×長122mm フッ素樹脂内装品 | 個 | 61,800円 |
| 呼び径65A×長133mm フッ素樹脂内装品 | 個 | 72,120円 |
| 呼び径80A×長143mm フッ素樹脂内装品 | 個 | 78,240円 |
BFコネクタ
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.246
boost feed water、BFコネクターは同社が研究開発した新ゴムSK10を初めて使用した製品。
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径100A×長110mm フランジ材質：JIS10KF(SUS304) | 個 | 119,000円 |
| 呼び径25A×長100mm フランジ材質：JIS10KF(SUS304) | 個 | 40,000円 |
| 呼び径32A×長100mm フランジ材質：JIS10KF(SUS304) | 個 | 58,000円 |
| 呼び径40A×長100mm フランジ材質：JIS10KF(SUS304) | 個 | 60,000円 |
| 呼び径50A×長100mm フランジ材質：JIS10KF(SUS304) | 個 | 72,000円 |
| 呼び径65A×長110mm フランジ材質：JIS10KF(SUS304) | 個 | 95,000円 |
| 呼び径80A×長110mm フランジ材質：JIS10KF(SUS304) | 個 | 106,000円 |
キングフレックス20
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.246
1山ゴム製フレキシブル継手。
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径100A×長225mm フランジ材質：JIS20KF(SS400) | 個 | 119,000円 |
| 呼び径125A×長225mm フランジ材質：JIS20KF(SS400) | 個 | 168,000円 |
| 呼び径150A×長225mm フランジ材質：JIS20KF(SS400) | 個 | 188,000円 |
| 呼び径200A×長250mm フランジ材質：JIS20KF(SS400) | 個 | 250,000円 |
| 呼び径250A×長250mm フランジ材質：JIS20KF(SS400) | 個 | 337,000円 |
| 呼び径300A×長250mm フランジ材質：JIS20KF(SS400) | 個 | 435,000円 |
| 呼び径32A×長175mm フランジ材質：JIS20KF(SS400) | 個 | 56,000円 |
| 呼び径40A×長175mm フランジ材質：JIS20KF(SS400) | 個 | 56,000円 |
| 呼び径50A×長175mm フランジ材質：JIS20KF(SS400) | 個 | 63,000円 |
| 呼び径65A×長175mm フランジ材質：JIS20KF(SS400) | 個 | 74,000円 |
| 呼び径80A×長175mm フランジ材質：JIS20KF(SS400) | 個 | 90,000円 |
ピュアジョイント
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.246
給水一次側に使えるゴム製フレキシブル継手。ポンプや機器の振動吸収、配管の偏心・偏角・伸縮吸収、地震による応力吸収。
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径100A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 68,000円 |
| 呼び径125A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 92,000円 |
| 呼び径150A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 112,000円 |
| 呼び径20A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 25,000円 |
| 呼び径25A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 27,000円 |
| 呼び径32A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 32,000円 |
| 呼び径40A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 33,000円 |
| 呼び径50A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 37,000円 |
| 呼び径65A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 46,000円 |
| 呼び径80A×長250mm フランジ材質：JIS10KF(SS400) | 個 | 53,000円 |
ファコレックス
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.246
現場のニーズに応え省力化を追求したファンコイル用ゴム製フレキシブル継手。配管の心ずれ吸収、機器の振動吸収。
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径20A×長1000mm ゴム製 ファンコイル用 | 個 | 11,100円 |
| 呼び径20A×長200mm ゴム製 ファンコイル用 | 個 | 7,500円 |
| 呼び径20A×長300mm ゴム製 ファンコイル用 | 個 | 7,900円 |
| 呼び径20A×長500mm ゴム製 ファンコイル用 | 個 | 8,900円 |
| 呼び径20A×長800mm ゴム製 ファンコイル用 | 個 | 12,200円 |
SBジョイントSS400,10KF
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.245
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径100A×長136mm 標準ボールジョイント | 個 | 30,840円 |
| 呼び径125A×長175mm 標準ボールジョイント | 個 | 40,320円 |
| 呼び径150A×長185mm 標準ボールジョイント | 個 | 51,120円 |
| 呼び径200A×長209mm 標準ボールジョイント | 個 | 70,560円 |
| 呼び径20A×長97mm 標準ボールジョイント | 個 | 14,040円 |
| 呼び径250A×長237mm 標準ボールジョイント | 個 | 111,360円 |
| 呼び径25A×長97mm 標準ボールジョイント | 個 | 13,320円 |
| 呼び径32A×長96mm 標準ボールジョイント | 個 | 13,560円 |
| 呼び径40A×長96mm 標準ボールジョイント | 個 | 14,040円 |
| 呼び径50A×長106mm 標準ボールジョイント | 個 | 17,640円 |
| 呼び径65A×長116mm 標準ボールジョイント | 個 | 21,720円 |
| 呼び径80A×長133mm 標準ボールジョイント | 個 | 24,840円 |
耐油SBジョイントSS400,10KF
カテゴリー：フレキシブルジョイント
掲載誌：積算資料公表価格版2026年11月号 p.245
積算資料／単価・資機材価格
掲載価格の条件 >
| 規格 | 単位 | 公表価格(税別) |
|---|---|---|
| 呼び径100A×長136mm 耐油ボールジョイント | 個 | 33,480円 |
| 呼び径125A×長175mm 耐油ボールジョイント | 個 | 43,560円 |
| 呼び径150A×長185mm 耐油ボールジョイント | 個 | 55,440円 |
| 呼び径200A×長209mm 耐油ボールジョイント | 個 | 76,440円 |
| 呼び径20A×長97mm 耐油ボールジョイント | 個 | 15,240円 |
| 呼び径250A×長237mm 耐油ボールジョイント | 個 | 122,520円 |
| 呼び径25A×長97mm 耐油ボールジョイント | 個 | 14,400円 |
| 呼び径32A×長96mm 耐油ボールジョイント | 個 | 14,880円 |
| 呼び径40A×長96mm 耐油ボールジョイント | 個 | 15,240円 |
| 呼び径50A×長106mm 耐油ボールジョイント | 個 | 18,960円 |
| 呼び径65A×長116mm 耐油ボールジョイント | 個 | 23,520円 |
| 呼び径80A×長133mm 耐油ボールジョイント | 個 | 26,760円 |
検索結果一覧 【10件中 1-10件を表示】
1
| 価格の適用 |
|---|
|
フレキシブルジョイントの価格に相フランジは含まない。 |
■積算資料関連頁 2026年11月号853頁
「配管材」の他のカテゴリ
ピックアップメーカー
フレキシブルジョイントとは
＜資材の概要＞
配管の芯合わせや軸に垂直方向のたわみ、ねじれ、各種機器の騒音や振動などを吸収するための管継手で、ステンレス製のベローズ形、フッ素樹脂製のベローズ形、合成ゴム製などがあり、主にポンプや圧縮機などに管を接続する場合に用いられる。
＜資材の種類・規格＞
各メーカーは、用途や材質、機能の違いによって多種多様の製品を製造している。耐震性、耐候性、防振効果がより重要視される近年では製品に対する要求も複合性能が求められる。こうした需要の多様化により現場条件（用途、呼び径、全長、材質、構造、管接続形式、管内流体の種類や温度、圧力、配管の形態、変位量、伸縮量、強度、コスト、耐候性、防振効果など）に応じて使い分けられている。
国土交通省大臣官房官庁営繕部監修の公共建築工事標準仕様書（機械設備工事編）平成28年版では以下の通り規定されている。
１．防振継手（ベローズ形）
鋼製フランジ付きで、ベローズは、JIS G 4305（冷間圧延ステンレス鋼板及び鋼帯）によるSUS304、SUS316またはSUS316Lとする。本継手は、溶接を用いずにベローズとフランジを組込んだものとし、十分な可とう性、耐熱性、耐圧強度（最高使用圧力の1.5倍以上）及び防振効果（補強材を挿入した合成ゴム製の防振継手と同等）を有するものとする。
２．防振継手（合成ゴム製）
鋼製または鋳鉄製のフランジ付きで、補強材を挿入した合成ゴム製または3山ベローズ形のポリテトラフルオロエチレン樹脂製のものとし、十分な可とう製、耐熱性、耐圧強度（最高使用圧力の1.5倍以上）及び防振効果を有するものとする。
３．フレキシブルジョイント（ベローズ形）
鋼製フランジ付きで、ベローズ、保護鋼帯及び接液部は、JIS G 4305（冷間圧延ステンレス鋼板及び鋼帯）によるSUS304、SUS316またはSUS316Lとし、十分な可とう性及び耐圧強度を有するもので、その全長は次による。
（１）水用
１）呼び径25以下は300mm以上とする。
２）呼び径32以上50以下は500mm以上とする。
３）呼び径65以上150以下は750mm以上とする。
４）呼び径200以上は1,000mm以上とする。
（２）油用
１）呼び径20以下は300mm以上とする。
２）呼び径25以上40以下は500mm以上とする。
３）呼び径50以上100以下は700mm以上とする。
なお、呼び径40以上のものは、消防法令に適合するものとする。
４．フレキシブルジョイント（合成ゴム製）水用
鋼製フランジ付きで、補強材を挿入した合成ゴム製とし、十分な可とう性、耐候性、耐熱性及び耐圧強度を有するもので、その全長は次による。
（１）呼び径40以下は300mm以上とする。
（２）呼び径50以上80以下は500mm以上とする。
（３）呼び径100以上は700mm以上とする。
出典：公共建築工事標準仕様書（機械設備工事編）平成31年版
配管の芯合わせや軸に垂直方向のたわみ、ねじれ、各種機器の騒音や振動などを吸収するための管継手で、ステンレス製のベローズ形、フッ素樹脂製のベローズ形、合成ゴム製などがあり、主にポンプや圧縮機などに管を接続する場合に用いられる。
＜資材の種類・規格＞
各メーカーは、用途や材質、機能の違いによって多種多様の製品を製造している。耐震性、耐候性、防振効果がより重要視される近年では製品に対する要求も複合性能が求められる。こうした需要の多様化により現場条件（用途、呼び径、全長、材質、構造、管接続形式、管内流体の種類や温度、圧力、配管の形態、変位量、伸縮量、強度、コスト、耐候性、防振効果など）に応じて使い分けられている。
国土交通省大臣官房官庁営繕部監修の公共建築工事標準仕様書（機械設備工事編）平成28年版では以下の通り規定されている。
１．防振継手（ベローズ形）
鋼製フランジ付きで、ベローズは、JIS G 4305（冷間圧延ステンレス鋼板及び鋼帯）によるSUS304、SUS316またはSUS316Lとする。本継手は、溶接を用いずにベローズとフランジを組込んだものとし、十分な可とう性、耐熱性、耐圧強度（最高使用圧力の1.5倍以上）及び防振効果（補強材を挿入した合成ゴム製の防振継手と同等）を有するものとする。
２．防振継手（合成ゴム製）
鋼製または鋳鉄製のフランジ付きで、補強材を挿入した合成ゴム製または3山ベローズ形のポリテトラフルオロエチレン樹脂製のものとし、十分な可とう製、耐熱性、耐圧強度（最高使用圧力の1.5倍以上）及び防振効果を有するものとする。
３．フレキシブルジョイント（ベローズ形）
鋼製フランジ付きで、ベローズ、保護鋼帯及び接液部は、JIS G 4305（冷間圧延ステンレス鋼板及び鋼帯）によるSUS304、SUS316またはSUS316Lとし、十分な可とう性及び耐圧強度を有するもので、その全長は次による。
（１）水用
１）呼び径25以下は300mm以上とする。
２）呼び径32以上50以下は500mm以上とする。
３）呼び径65以上150以下は750mm以上とする。
４）呼び径200以上は1,000mm以上とする。
（２）油用
１）呼び径20以下は300mm以上とする。
２）呼び径25以上40以下は500mm以上とする。
３）呼び径50以上100以下は700mm以上とする。
なお、呼び径40以上のものは、消防法令に適合するものとする。
４．フレキシブルジョイント（合成ゴム製）水用
鋼製フランジ付きで、補強材を挿入した合成ゴム製とし、十分な可とう性、耐候性、耐熱性及び耐圧強度を有するもので、その全長は次による。
（１）呼び径40以下は300mm以上とする。
（２）呼び径50以上80以下は500mm以上とする。
（３）呼び径100以上は700mm以上とする。
出典：公共建築工事標準仕様書（機械設備工事編）平成31年版
