建設資材データベーストップ > 電子カタログ資料館 > 共通資材 > 仮設関連資材 > 土木型枠用足場 水抜きパイプ足場|株式会社ホーシン
  • 製品写真
    製品写真
  • ゴムリング部まで水抜きパイプに差し込んで設置する
    ゴムリング部まで水抜きパイプに差し込んで設置する





概 要

「水抜きパイプ足場」は、水抜きパイプ取り付け専用の足場ブラケット。
水抜きパイプに差し込み、ナットで締めるだけで設置できるので、単管足場の組み立て時間を大幅に短縮することができる。
擁壁の点検補修や、最終検査用の足場として最適な製品である。



特 長

1.50φ〜100φのパイプに対応
  ジャッキ方式により、50φ〜100φのパイプに使用することができる。

2.25度までのパイプ勾配に対応
  勾配調整ボルトにより、25度までのパイプ勾配に使用することができる。

3.手すりも簡単に設置可能
  パイプを手すり受けに差し込み、ボルトを締め付けるだけで簡単かつ安全に設置できる。

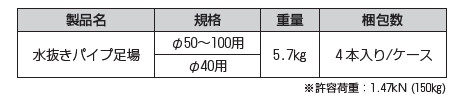

仕 様





設置時の注意

・設置する水抜きパイプはコンクリートで固まった状態であること
・50〜70N.m(500〜700kgf.cm)のトルクで締め付けること
・水抜きパイプに、本製品の差し込み位置まで差し込んで使用すること



施工例

 施工例

 施工例

 施工例





電子カタログPDF

水抜きパイプ足場 の資料請求はこちらから

資料請求カートに追加

株式会社ホーシン
TEL : 072-885-5433     FAX : 072-884-3953
https://hoshin.co.jp/
