くさび緊結式次世代足場　WizLOCK System｜次世代足場｜三栄工業株式会社

NETIS登録番号：SK-230008-A

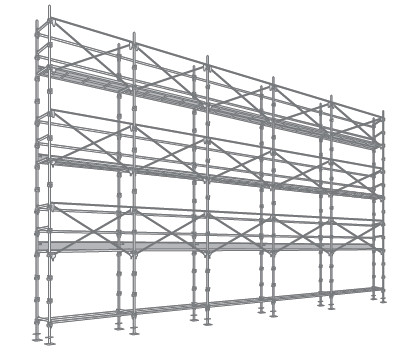

組み立てイメージ（３層×５スパン使用例）
組み立てイメージ（３層×５スパン使用例）

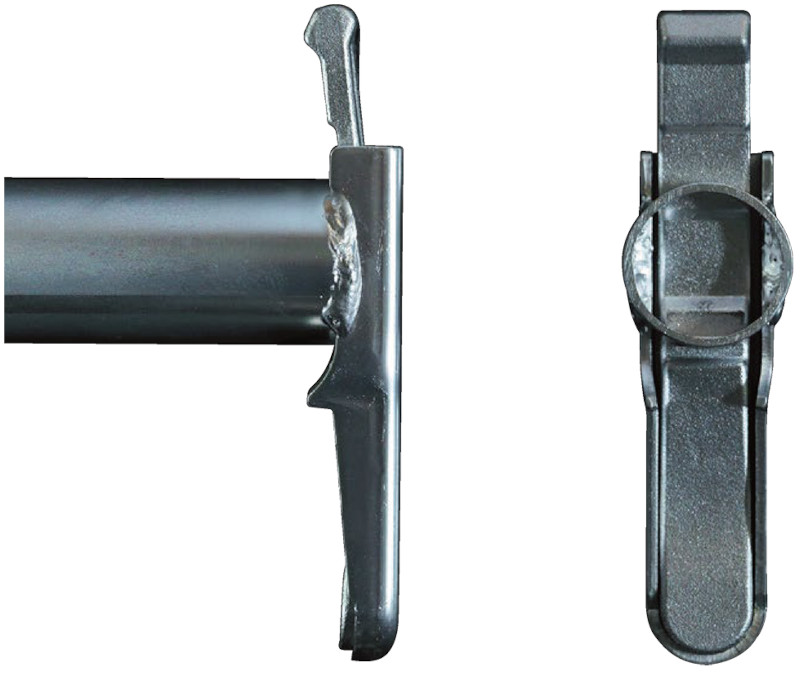

くさび外観（左：側面、右：正面（断面））
くさび外観（左：側面、右：正面（断面））



概要

「WizLOCK System」は、２段階ロック機構を備え強力な緊結力を有するくさび緊結式手すりを用いた足場である。

従来は枠組足場で対応していたが、本技術を活用することにより作業日数、保管面積、トラック台数の低減などが可能となり、工程短縮、施工性、経済性の向上、地球環境への影響抑制が図れる。

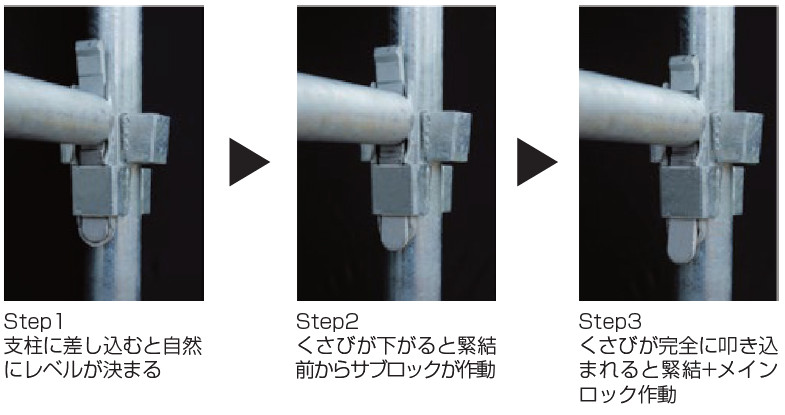

●新開発２段階ロック機構
メインロックとサブロックの２段階でくさびの抜けを防止する２段階ロック機構を備えているため、万が一メインロックが緩んだ場合でも、サブロックが作動し抜け止めになる。

新開発２段階ロック機構




特長

  1. 作業効率
    くさびがカバーの中にあり一体化されているため、組み立て・解体どちらも３工程で作業が完結する。
  2. 作業性
    鍛造くさびを軽く叩き上げれば組み立て・解体が可能なため、作業者の負担が軽減される。
  3. 静音性
    鍛造くさびを打ち込むため、打撃音が反響せず騒音を軽減できる。
  4. 水平・垂直性
    水平材はレベルが自然と決まる構造のため、足場全体の強度を上げるだけでなく、先行手すりとの相性が良い。
  5. 耐久性
    打撃によるパイプの凹みが生じないため、耐用年数が長く安全に使用できる。
  6. 安全性
    くさびがポケット下からどれくらい出ているかを確認することで、打ち込み忘れや打ち込み不足を外見から目視で確認することができる。
  7. 安全と効率
    レッカーを使用しての大組み大払しが可能。

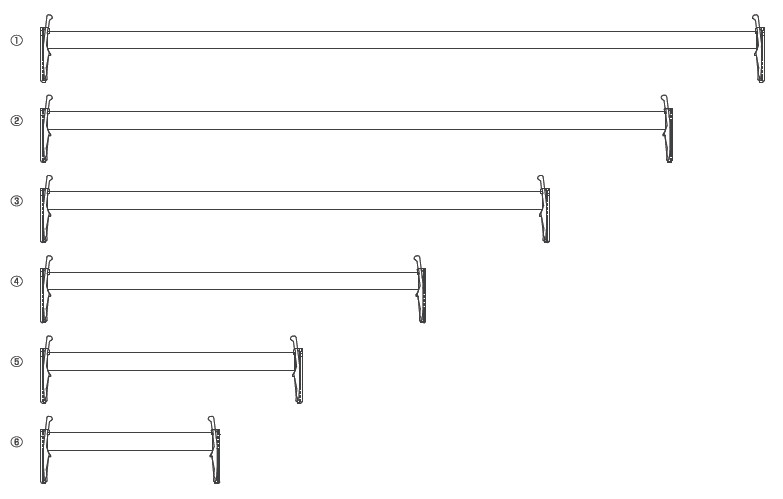

WizLOCK水平材

WizLOCK水平材
型式 サイズ（㎜）他 重量（㎏）
①MNK-18M 1800 4.68
②MNL-15M 1500 3.84
③MNL-12M 1200 3.25
④MNL-09M 900 2.65
⑤MNL-06M 600 2.00
⑥MNL-04M 400 1.50
MNL-03M 300 1.29
MNL-02M 200 1.08

※インチサイズの対応も可能
