アルミギア式サポート／アルミギア式サポートST型｜矢板工｜株式会社ホーシン

NETIS登録番号　アルミギア式サポート：(旧)KK-110049-VR、アルミギア式サポートST型：KK-220063-A

スーパーSSジャッキ（技術名：アルミギア式サポート）

スーパーSSジャッキST型（技術名：アルミギア式サポートST型）

概要

ホーシンの「スーパーSS ジャッキ」は、地上からの設置・撤去が簡単に行え、厚生労働省が土砂崩壊災害を防止するためのガイドラインとして策定した土止め先行工法に準拠した安全かつ迅速な作業が可能で、ギア式のため水圧式のようなポンプの排水処理が不要で、環境にやさしい製品である。

本製品は軽量金属支保工材として、上下水道・ガス・電気・通信・浄化槽などの土木建築における一般開削工事に数多く採用されている。

軸力性能が向上した強力ジャッキタイプ（ST型）がラインアップに追加され、さまざまな現場の条件に応じてサイズや仕様の選択が可能である。

特長

アルミギア式サポート（スーパーSSジャッキ）

地上より設置・増締め・撤去が行え、安全である。
伸縮はラチェットで行い、極めて簡単である。
市販の電動ドライバー（17mm）も使用でき、作業スピードが大幅にアップされる。※ST型は除く
水圧ポンプが不要で、防錆液や不凍液などのコストが削減できる。また、水漏れ検査などの必要がなく保守点検が簡単。
許容軸力78.4kN（8tf）、突っ張り力約29.4kN（3tf）、土圧がかかっていても解除が楽に行える。
主要部材がアルミ・ステンレス製で、軽くてさびに強い。
最長寸法4200mm（ST型許容軸力98.0kN)

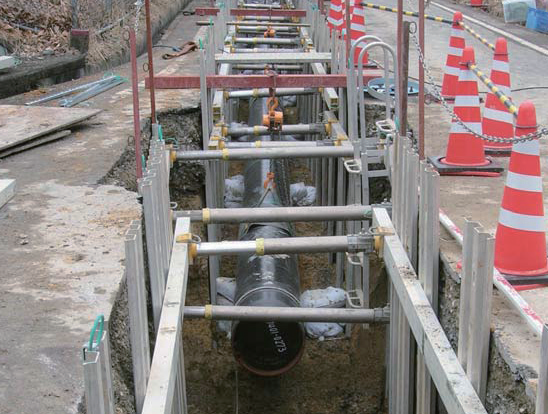

施工例

上水道管敷設工事

下水道管敷設工事

ガス管敷設工事

ボックスカルバート埋設工事

河川改良工事

耐震補強工事

スーパーSSジャッキ　仕様

掘削幅に応じてスーパーSSジャッキを選定する。
●切梁の長さ＝掘削幅－2×（腹起し幅＋矢板の高さ）

型番		許容軸力（ｋN）	切梁長さ（㎜）		重量（㎏）
型番		許容軸力（ｋN）	最小	最大	重量（㎏）
標準タイプ	39-50	78.4	390	500	7.4
	47-66	78.4	470	660	8.1
	57-86	78.4	570	860	9.0
	72-113	78.4	720	1130	10.1
	88-144	78.4	880	1440	11.3
	125-181	78.4	1250	1810	13.6
	159-215	78.4	1590	2150	15.5
	192-248	58.8	1920	2480	17.4
	228-284	58.8	2280	2840	19.6
	264-320	58.8	2640	3200	21.7
ＳＴ型	160-220ST	98.0	1600	2200	22.0
	210-270ST	98.0	2100	2700	26.0
	260-320ST	98.0	2600	3200	30.0
	310-370ST	98.0	3100	3700	34.5
	360-420ST	98.0	3600	4200	39
