開閉機(巻上機)

公表価格の調査
品名 規格 単位 公表価格
平巻式巻上機 PH-1 80,000
平巻式巻上機 PH-2 115,000
平巻式巻上機 PH-2A 150,000
平巻式巻上機 PH-3 160,000
平巻式開閉機 ハンドル径φ390mm 対応スピンドルφ22~38mm 88,000
平巻式開閉機 ハンドル径φ485mm 対応スピンドルφ30~50mm 132,000
品名 規格 単位 公表価格

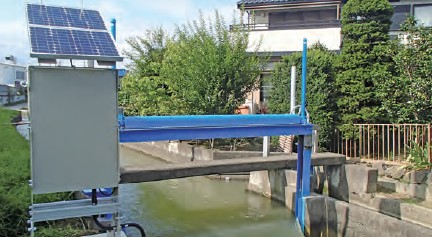

お助け門 ソーラー式自動開閉装置 100W 24V ソーラーパネル,操作盤,水位計を含む 5,240,000
お助け門 ソーラー式自動開閉装置 200W 24V ソーラーパネル,操作盤,水位計を含む 5,440,000
お助け門 ソーラー式自動開閉装置 400W 24V ソーラーパネル,操作盤,水位計を含む 5,640,000

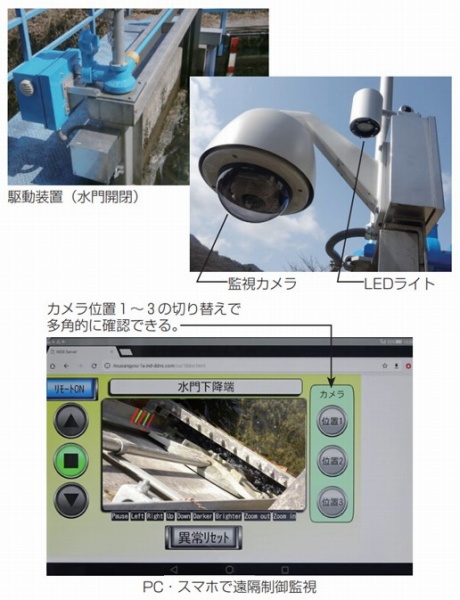

見知らせ・お助け門 ソーラー式自動開閉装置 100W 24V ソーラーパネル,操作盤,水位計,カメラ,遠隔制御監視システムを含む 6,440,000
見知らせ・お助け門 ソーラー式自動開閉装置 200W 24V ソーラーパネル,操作盤,水位計,カメラ,遠隔制御監視システムを含む 6,640,000
見知らせ・お助け門 ソーラー式自動開閉装置 400W 24V ソーラーパネル,操作盤,水位計,カメラ,遠隔制御監視システムを含む 6,840,000
品名 規格 単位 公表価格
エコン式開閉機 DK-DS-10 自重降下なし 単動式 506,000
エコン式開閉機 DK-DS-20 自重降下なし 単動式 671,000
エコン式開閉機 DK-DW-20 自重降下なし 複動式 1,100,000
プライムリフト(手動) DK-AS-15 単動式 1,210,000
プライムリフト(手動) DK-AS-30 単動式 1,650,000
プライムリフト(手動) DK-AS-50 単動式 2,310,000
プライムリフト(手動) DK-AW-30 複動式 1,870,000
プライムリフト(手動) DK-AW-60 複動式 2,200,000
手動開閉機 B-2型 ベベル式 515,000
手動開閉機 B-3型 ベベル式 608,000
手動開閉機 T-30 15kg 112,000
手動開閉機 T-2 30kg 135,000
手動開閉機 W-6L 120kg 728,000
手動開閉機 W-6H 140kg 740,000
検索結果一覧 【26件中 1-26件を表示】
1
価格の適用
【エコン式開閉機】
   全国価格。
【お助け門】
   全国価格。
【手動開閉機】
   全国価格。
【平巻式開閉機】
   全国価格。
【平巻式巻上機】
   東京価格。運賃別途。
【プライムリフト(手動)】
   全国価格。
【見知らせ・お助け門】
   全国価格。

開閉機(巻上機)とは

<資材の概要>
開閉機は、水門の扉体を安全かつ確実に開閉するための装置であり、原動機等の回転トルクを歯車や減速機を介し、ワイヤーロープやラック等を用いて扉体を開閉する機械式と、原動機の回転トルクを油圧力に変換し、油圧シリンダまたは油圧モータを用いて扉体を開閉する油圧式に大別される。
機械式、油圧式の中でも水門用の開閉機には様々な種類が存在し、人力、外部電力、エンジン式といった動力方式の違いや、1本の棒(あるいはワイヤー)によって巻き上げる単動式、左右2本で吊上げる連動式といった扉体の吊上げ方式による違いなどもある。

<資材の種類・規格>
1.手動ラック式開閉機
動力を使用せず、手動で丸ハンドルを操作し扉体の開閉を行う。
2.電動ラック式開閉機
電力を使用し電動機を用いて扉体の開閉を行う。丸ハンドルによる手動操作も可能。
3.電動ラック式開閉機(操作盤搭載型)
電動ラック式開閉機に操作盤を搭載し、操作盤を用いて扉体の開閉を行う。

<資材の特徴>
ラック式開閉機は扉体との連結媒体に等ピッチのピンを設けたラック棒と、ピンにかみ合うピニオンギヤから構成されている。非常時における急降下閉鎖機能がほぼ標準装備されており、電動から手動への切替えが不要である点など安全面でも優れている。
